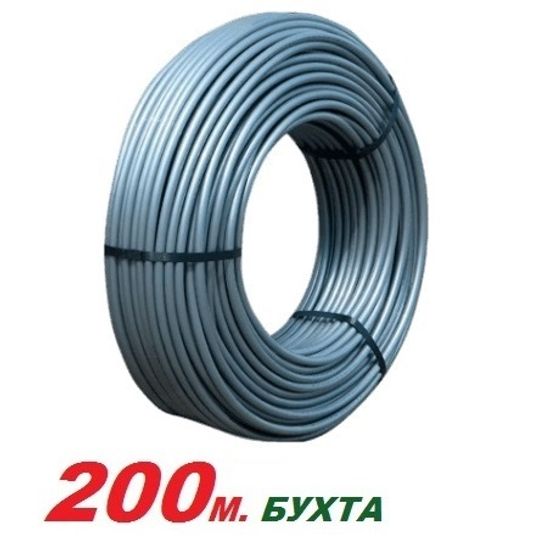

Труба полиэтиленовая серая Uni-Fitt 16х2.2 PE-Xa/EVOH арт. 565X1620 в бухте 200 м с кислородным барьером предназначена для транспортирования жидкостей, применяемых в системах отопления (радиаторных и поверхностных), а также в системах холодного и горячего водоснабжения, в том числе питьевой воды.
Состав трубы
Труба Юни-Фитт PE-Xa/EVOH состоит из структурированного полиэтилена типа "a" и внешнего кислородного барьера EVOH, препятствующего проникновению кислорода и других газов.
Условия эксплуатации
Области применения
Полиэтиленовые трубы Uni-Fitt серые с кислородным барьером (PE-Xa\EVOH) можно использовать в системах с классами эксплуатации:
- 2: Горячая вода для сантехнических нужд
- 4: Низкотемпературное напольное и радиаторное отопление
- 5: Высокотемпературное радиаторное отопление
Указания по эксплуатации и монтажу
При монтаже необходимо руководствоваться указаниями актуализированной редакции СП 60.13330 2020 «Отопление, вентиляция и кондиционирование». Важно использовать исправный специализированный инструмент.
Монтаж труб из сшитого полиэтилена должен осуществляться при температуре окружающей среды не ниже -10°С. При прокладке трубы нежелательны сплющивания и переломы, растягивающие напряжения. При «заломе» испорченный участок трубы возможно исправить нагревом строительным феном (около +180-200°С). Следует помнить, что такой нагрев разрушает кислородный барьер. Запрещено использовать нагрев открытым пламенем.
После восстановления излома, эксплуатационные характеристики трубы следует пропорционально уменьшить на 20% относительно паспортных данных.
Свободные концы труб рекомендуется закрывать заглушками во избежание попадания грязи и мусора в трубу.
Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 35 мм.
Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке раствора должна находиться под давлением 3 бар. Минимальный радиус изгиба указан в технических характеристиках.
Расстановку неподвижных опор на трубопроводе следует проектировать в строгом соответствии с указаниями СП 344.1325800.2017.
Документация
- Паспорт на серые трубы Uni-Fitt из сшитого полиэтилена (Испания) (открыть PDF-файл)
- Свидетельство о государственной регистрации на полиэтиленовые трубы (Испания) (открыть PDF-файл)
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 565X |
| Артикул | 565X1620 |
| Тип | труба из сшитого полиэтилена |
| Форма поставки | бухта 200 метров |
| Материал внутреннего слоя | сшитый полиэтилен PE-X(a) |
| Материал наружного слоя | EVOH (сополимер этилена и винилового спирта) |
| Наружный диаметр | 16 мм |
| Толщина стенки трубы | 2.2 мм |
| Внутренний диаметр | 11,6 мм |
| Рабочее давление | 10 бар |
| Рабочая температура | от 0°C до +90°C |
| Кратковременно допустимая максимальная температура | +100°C |
| Минимальный радиус изгиба вручную | 80 мм |
| Класс эксплуатации | 2, 4, 5 |
| Степень сшивки полиэтилена | 70% |
| Шероховатость внутренней поверхности | 0,007 мм |
| Коэффицент теплопроводности | 0,38 Вт/м·K |
| Коэффициент линейного расширения | 0,15 мм/м·К |
| Кислородопроницаемость | ≤0,1 г/м3/сутки |
| Объём жидкости в 1 погонном метре | 0,105 л |
| Масса 1 погонного метра | 96 г |
| Вес бухты | 19,2 кг |
| Срок службы | 50 лет |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Испания |
| Страна производства | Испания |
