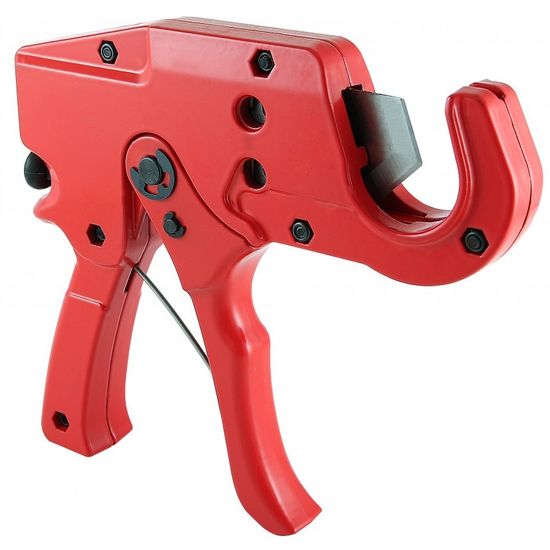

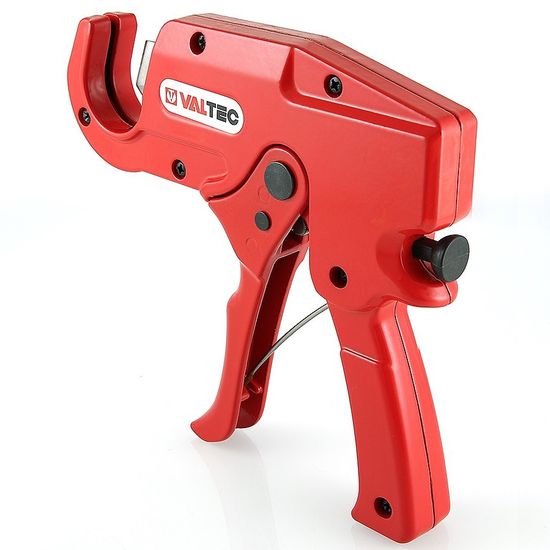

Труборез Valtec до 32 мм для м/п, п/э, п/п труб (серия VTm.397.0)

Труборез Valtec VTm.397.0 гильотинного типа предназначен для резки полипропиленовых, полиэтиленовых, металлопластиковых труб, в том числе многослойных, диаметром до 32 мм. Имеет храповой механизм привода сменного лезвия. Использование инструмента обеспечивает точное разрезание трубы с минимальным усилием. Возврат рукоятки и ножа в исходное положение производится пружиной. Наличие шаговой зубчато-реечной передачи увеличивает передаваемой рукой монтажника усилие и облегчает резку труб.

Вес изделия составляет 596 г.

Конструкция трубореза

Полукорпуса (1) и рукоятка (2) трубореза выполнены из силумина с покрытием эпоксидной эмалью. Полукорпуса (1) соединены винтами (6) . Между собой корпус (1) и рукоятка (2) соединены стальной осью (7), на которой расположено зубчатое колесо (12), придающее поступательное движение зубчатой рейке (9). Подпружиненный толкатель (14) при нажатии рукоятки придаёт вращение колесу (12), удерживаемому подпружиненной собачкой (13). К зубчатой рейке (9) двумя винтами (10) крепится нож с конусной заточкой (3), выполненный из нержавеющей инструментальной стали. Рукоятка (2) возвращается в исходное положение пружиной (5). При нажатии на кнопку возврата (4), собачка (13) разблокирует зубчатое колесо (12), и за счет упругости пружины (11), зубчатая рейка (9) с ножом (3) возвращается в исходное положение.

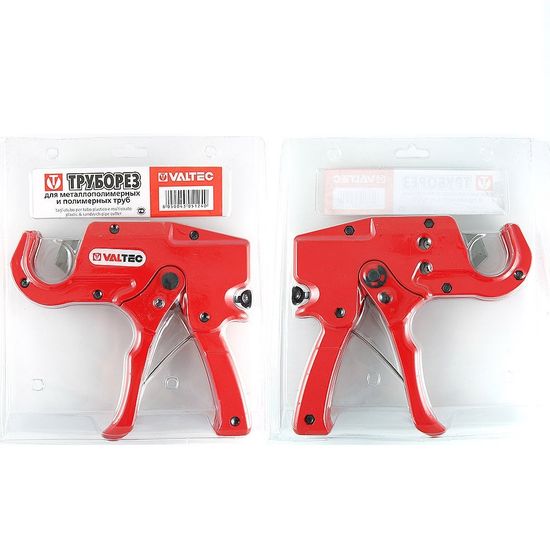

Комплектация

• Ножницы VTm.397
• Пластиковая упаковка
• Паспорт изделия с гарантийный талоном

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб (открыть PDF-файл)
5. Иллюстрированное пособие: Монтаж полимерных трубопроводов VALTEC (открыть PDF-файл)

Технические характеристики
