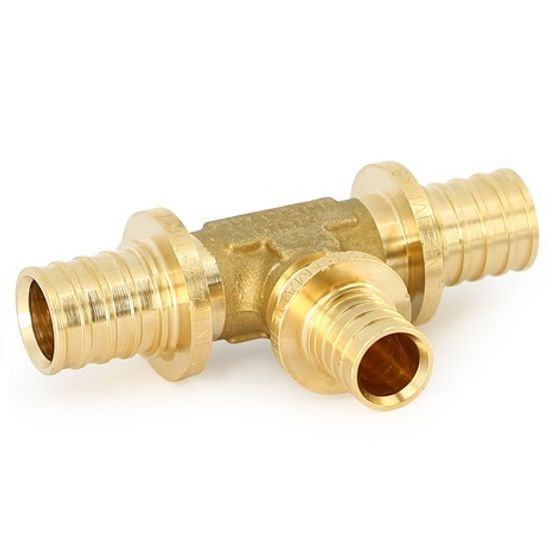

Равнопроходной аксиальный тройник Uni-Fitt 16 мм (746G6660) предназначен для соединения полимерных труб PEX-а в системах отопления, холодного или горячего водоснабжения. Относится к неразборным соединениям, т.е. соединение фитинга с трубой не подлежит разборке.
Системы с использованием аксиальных фитингов Юнифитт допускается использовать для скрытой прокладки трубопровода, т.к. фитинг не нуждается в дополнительном обслуживании в течение всего срока эксплуатации трубопровода.
Совместимые размеры труб
Аксиальные фитинги Юни-Фитт совместимы с PEX-трубами, имеющими размеры 16 (2,2), 20 (2,8), 25 (3,5), 23 (4,4) мм.
Допустимые комбинации фитинга и гильзы
✔ фитинг PPSU + полимерная гильза
✔ латунный фитинг + полимерная гильза
✔ латунный фитинг + латунная гильза
✖ фитинг PPSU + латунная гильза
Условия эксплуатации
Надвижные фитинги Uni-Fitt разрешается использовать в системах с давлением не более 10 атмосфер. Температура теплоносителя может составлять от -20°C до +95°C.
Порядок монтажа
- отрезать полимерную трубу нужной длины, строго перпендикулярно оси трубы. Длина прямого участка трубы должна составлять как минимум три длины гильзы;
- установить гильзу на трубу (гильза не имеет внутренней фаски);
- расширить конец трубы с помощью ручного или автоматического инструмента– расширителя с насадкой, соответствующей типу и размеру трубы. При этом минимальное расстояние от развальцовываемого конца трубы до надвигаемой гильзы должно равняться двукратной длине гильзы. Расширение производится двукратно, с поворотом инструмента на 30°;
- без промедления вставить фитинг в трубу до конца и подвести гильзу к фитингу;
- вставить запрессовываемое соединение в соответствующие насадки ручного или автоматического запрессовочного инструмента;
- аксиально запрессовывать фитинг ручным или автоматическим инструментом до тех пор, пока гильза не достигнет фланца фитинга.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 746G |
| Артикул | 746G6660 |
| Тип фитинга | тройник |
| Назначение | для металлополимерных труб |
| Способ соединения с трубопроводом | аксиальная запрессовка |
| Диаметр трубопровода | 16 мм |
| Материал фитинга | латунь CW617N |
| Рабочее давление | 10 бар |
| Рабочая температура | от -20°C до +95°C |
| Температура монтажа | от -10°C до +50°C |
| Официальная гарантия производителя | 3 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
