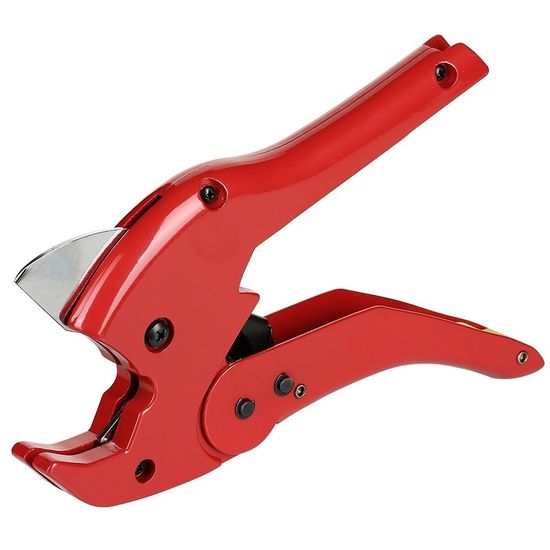

Ножницы Valtec до 40 мм с храповым механизмом для м/п, п/э, п/п труб (серия VTm.395.0)

Ножницы Valtec VTm.395.0 предназначены для разрезания труб из металлопластика, полипропилена, полиэтилена и полибутена диаметром до 40 мм. Максимальная толщина армирующего алюминиевого слоя в комбинированных трубах - 0,6 мм.

Конструкция инструмента включает нож из нержавеющей стали, храповой механизм, подпружиненную защелку, фиксирующую ножницы в закрытом положении. Внутри рукоятки расположена пружина, поднимающая нож.

Вес изделия составляет 406 г.

Конструкция ножниц

Два силуминовых полукорпуса ножниц (1) соединены между собой винтами (5). Нож с храповиком (3) выполнен из нержавеющей инструментальной стали и закреплён на оси (13) регулировочным винтом (6). Тяга (15), соединенная с пружиной (12), возвращает нож в открытое положение после завершения рабочего цикла. Силуминовая рукоятка (2) снабжена толкателем (16), подпружиненным пружиной (17). Подпружиненная собачка (14) удерживает храповик после каждого шага толкателя, обеспечивая передачу усилия на нож. Собачка насажена на ось (10), а сама рукоятка –на ось (9). Штифты осей фиксируются шайбами (11). Подпружиненная полипропиленовая замковая защелка (4), насаженная на ось (7), обеспечивает удержание ножниц закрытыми в нерабочем режиме. Корпус и рукоятка покрыты двухслойной порошковой эпоксидной эмалью красного цвета.

Комплектация

• Ножницы VTm.395

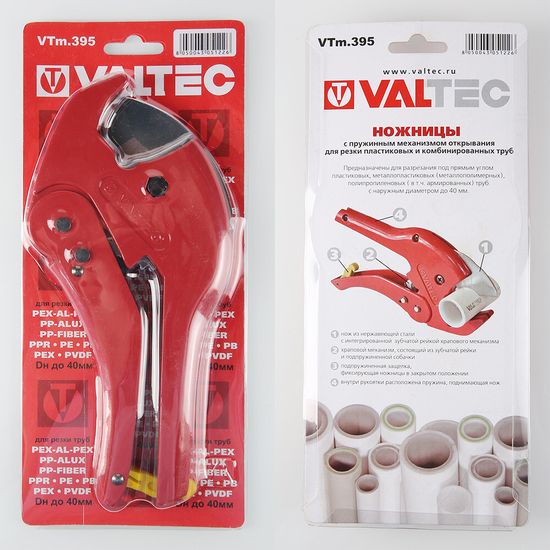

• Пластиковая упаковка
• Паспорт изделия с гарантийный талоном

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб (открыть PDF-файл)
5. Иллюстрированное пособие: Монтаж полимерных трубопроводов VALTEC (открыть PDF-файл)

Технические характеристики
