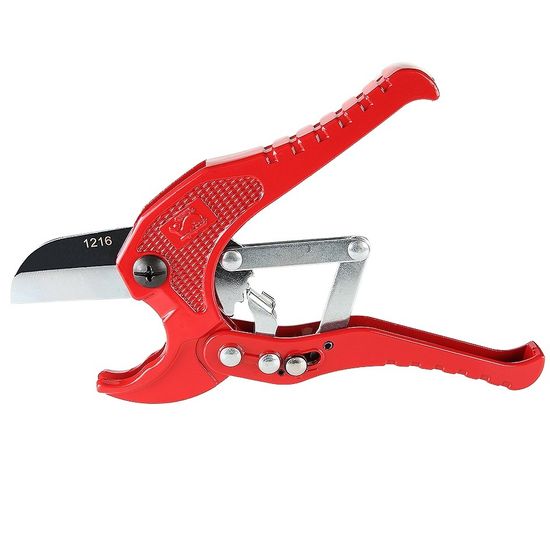

Ножницы Valtec до 26 мм с храповым механизмом для м/п, п/э, п/п труб (серия VTm.394.M)

Ножницы Valtec VTm.394.M.160026 предназначены для разрезания труб из металлопластика, полипропилена, полиэтилена и полибутена диаметром до 26 мм. Максимальная толщина армирующего алюминиевого слоя в комбинированных трубах - 0,5 мм.

Ножницы для труб VALTEC оснащены лезвием из закалённой стали, зубчатым храповым и рычажным открывающим механизмами, фиксирующей защёлкой. Перпендикулярный разрез трубы без деформации стенок обеспечивает конфигурация опорной скобы, поступательное движение ножа, поднятие которого происходит при разведении рукояток.

Вес изделия составляет 250 г.

Конструкция ножниц

Корпус (1) и рукоятка (2) ножниц выполнены из силумина с покрытием эпоксидной эмалью. Между собой они подвижно соединены стальной осью (5). К корпусу через винтовую ось (4) подвижно крепится нож из закалённой инструментальной стали с храповиком (3). Шарнирный рычаг (8) соединяет нож (3) с рукояткой (2), обеспечивая открывание ножниц при полном разведении рукояток. В закрытом положении нож фиксируется подвижной втулкой (7). Шаговую работа храпового механизма обеспечивает собачка (9), подпружиненная пружиной (10).

Комплектация

• Ножницы VTm.394.M
• Пластиковая упаковка
• Паспорт изделия с гарантийный талоном

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб (открыть PDF-файл)
5. Иллюстрированное пособие: Монтаж полимерных трубопроводов VALTEC (открыть PDF-файл)

Технические характеристики
