Радиатор стальной Rommer Compact 22/500/600 боковое подключение

Радиатор стальной Rommer Compact 22/500/600 боковое подключение
Rommer
Артикул: RRS-2010-225060
5 269 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
5 269 руб

Стальной панельный радиатор Rommer Compact 22/500/600 боковое подключение (арт. RRS-2010-225060) предназначен для применения в закрытых однотрубных и двухтрубных системах водяного отопления жилых, административных и общественных зданий.

Условия эксплуатации стальных панельных радиаторов Роммер

Радиаторы Rommer панельные стальные допускается использовать со стальными, медными и металлополимерными трубами. Рабочее давление не должно превышать 9 атмосфер. Температура теплоносителя может составлять до +120°C.

Радиатор должен быть заполнен водой, как в отопительные, так и в межотопительные периоды. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года.

При перекрытии подводок к радиатору, заполненному водой, воздухоотводный клапан должен быть открыт.

Не допускается применять радиатор в системах парового отопления, системах отопления, соединенных с внешними котельными без промежуточного теплообменника, системах, где теплоносителем служит вода, имеющая в своём составе агрессивные компоненты и в помещениях с агрессивной воздушной средой. Не допускается резкое открывание запорных вентилей и задвижек на подводках к радиатору во избежание гидравлического удара.

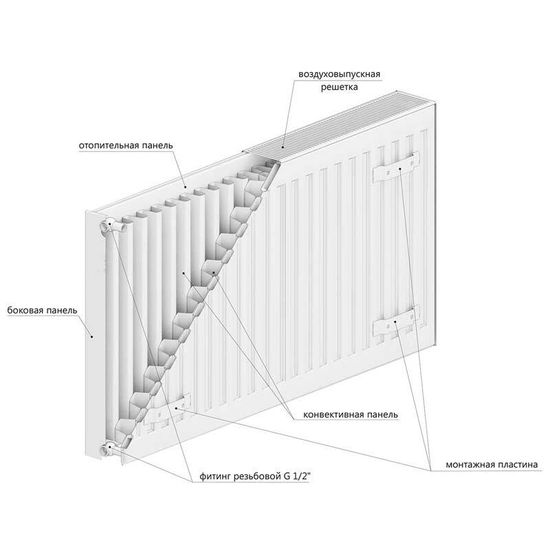

Конструкция стальных радиаторов Роммер

Стальной панельный радиатор Rommer Compact 22/500/600 боковое подключение состоит из двух тепловых панелей с двумя дополнительными теплоотдающими поверхностями. Тепловая панель из двух стальных штампованных листов низкоуглеродистой качественной стали толщиной 1,2 мм, сваренных между собой. Радиатор оснащён воздуховыпускной решёткой и боковыми декоративными панелями. Для подключения к системе отопления радиатор оснащён 4-мя боковыми отверстиями с внутренней резьбой G1/2".

При производстве радиатора его поверхность подвергается высокоэффективной подготовке к покраске посредством обезжиривания, обработки фосфатами и специально разработанной нанотехнологичной грунтовки. Эпокси-полиэфирная краска обеспечивает дополнительную защиту прибора от воздействия агрессивной среды, отличается ярким белоснежным цветом, антикоррозионными и декоративными свойствами, благодаря чему радиаторы Rommer не теряют свой блеск и не желтеют вовремя эксплуатации.

Радиатор Rommer Compact 22/500/600 имеет габариты (ВхШхГ) 500 х 600 х 102 мм. Тепловая мощность радиатора 906 Вт (при условии t подачи +90°C, t обратки +70°C и t воздуха +20°C) позволяет использовать его для обогрева помещений площадью до 9 м2.

Комплектация

  • радиатор;
  • кронштейн монтажный - 2 шт.;
  • комплект монтажный - 2 шт.;
  • паспорт изделия с гарантийным талоном;
  • упаковка.

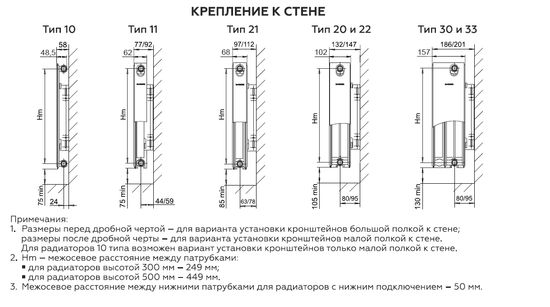

Габариты стальных панельных радиаторов Rommer 22/500 с боковым подключением

Габариты

Размеры перед дробной чертой - для варианта установки кронштейнов большой полкой к стене;
размеры после дробной черты - для варианта установки кронштейнов малой полкой к стене.

Hm - межосевое расстояние между патрубками - составляет 449 мм

Схема монтажа радиатора Rommer Compact с боковым подключением

Схема монтажа радиатора Rommer Compact с боковым подключением

Рекомендации по монтажу радиаторов панельных Rommer 22/500

До начала эксплуатации радиатор рекомендуется хранить в упаковке производителя.

При установке радиатора рекомендуется придерживаться следующих параметров:

  • расстояние от пола до низа радиатора – не менее 75% от глубины прибора при установке;
  • расстояние от подоконника (ниши) до верха радиатора для радиатора высотой 500 мм – не менее 90% от глубины прибора.

Герметизирующие прокладки, применяемые при монтаже радиаторов следует изготавливать из материалов, обеспечивающих герметичность соединений при температуре теплоносителявыше максимально рабочей на 10°С.

Воздухоотводный клапан следует устанавливать только на верхнем присоединительном отверстии. По окончании монтажа должны быть проведены испытания смонтированного радиатора с составлением акта ввода радиатора в эксплуатацию

Документация

  1. Стальные радиаторы Rommer - Технический паспорт изделия (открыть PDF-файл)
  2. Стальные радиаторы Rommer - Буклет (открыть PDF-файл)

Технические характеристики

ПроизводительRommer
СерияCompact
АртикулRRS-2010-225060
Видрадиатор отопления
Вид радиаторастальной панельный
Назначениедля квартиры, для частного дома
Область применениязакрытые однотрубные и двухтрубные
системы водяного отопления
Вид подключениябоковое
Тип22
Структура2 панели + 2 конвективные пластины
Рабочее давлениедо 9 бар
Испытательное давление13,5 бар
Рабочая средавода, растворы гликолей
Температура теплоносителядо +120°C
Кислотность pHот 8 до 9,5
Общая жёсткость (СаСО3)до 7 мг/л
Максимальное содержание кислорода в теплоносителе20 мкг/л
Допустимое содержание железа (Fe3+)< 0,5 мг/л
Тепловая мощность для параметров 90/70/20°C (ΔT=50°C)906 Вт
Площадь отапливаемого помещения9 м2
Цветбелый (RAL 9016)
Количество патрубков подключения4 боковых патрубка
Боковое подсоединение1/2" с внутренней резьбой
Объём теплоносителя3,94 л
Толщина стального листа1,2 мм
Высота радиатора500 мм
Ширина радиатора600 мм
Глубина радиатора102 мм
Межосевое расстояние449 мм
Вес радиатора16,9 кг
Страна-родина брендаГермания
Страна производстваРоссия
Срок службы25 лет
Официальная гарантия производителя10 лет
