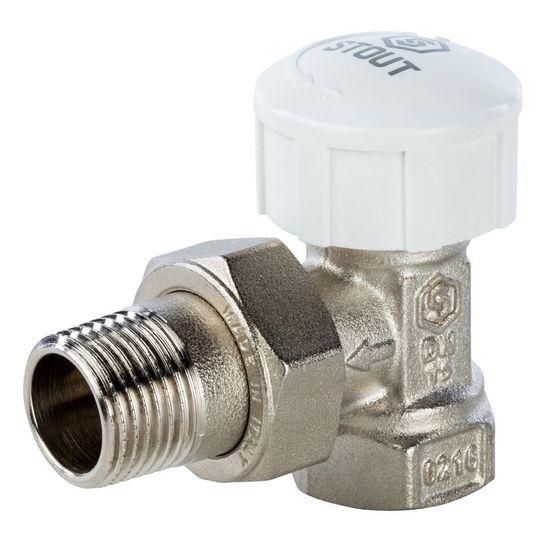

Клапан термостатический угловой Stout 1/2" для радиатора (SVT 0002 000015) служит для ручного регулирования, монтажа и наладки системы радиаторного отопления. Термостатический клапан Стаут является необходимой деталью радиаторного терморегулятора Stout. Клапан имеет устройство для предварительной настройки гидравлического сопротивления (ограничения максимальной пропускной способности) за счёт ограничения подъёма штока и применяется в двухтрубных системах водяного отопления.
Термостатический клапан Stout SVT 0002 000015 угловой - нормально открытый; закрытие происходит под воздействием термоголовки. Уплотнение штока может заменяться без опорожнения системы отопления. В качестве термостатического элемента на клапан могут устанавливаться термоголовки STOUT SHT-0001-003015 или SHT-0002-003015. Терморегулирующий клапан Стаут поставляется в комплекте с защитным колпачком, который может служить для временного ручного регулирования и отключения радиатора в процессе монтажа и наладки системы отопления. Присоединительный патрубок имеет наружную коническую трубную резьбу с насечкой для исключения сползания уплотнительного материала в процессе монтажа клапана.
Условия эксплуатации
Термостатический вентиль Stout можно применять в двухтрубных системах водяного радиаторного отопления с рабочим давлением до 10 атмосфер. В качестве рабочей среды можно применять воду и растворы гликолей (с концентрацией до 35%). Температура рабочей среды не должна превышать +100°C.
Конструкция и материалы термостатического клапана Стаут
|
| 1 - Корпус клапана из никелированной латуни CW617N |
Габариты углового термостатического клапана Stout 1/2" (SVT SVT 0002 000015)
| L - 54 мм |
Рекомендации по монтажу термостатических клапанов Stout
- При оснащении терморегулятора термоголовкой STOUT, ось штока клапана и термоголовки должны быть в горизонтальном положении. В этой связи, прямой клапан обычно применяется при боковом подключении отопительного прибора к разводящим трубопроводам, угловой – при подключении со стороны стены, а осевой клапан используется в горизонтальных системах отопления при прокладке трубопроводов под радиатором или в полу.
- Для гидравлической балансировки системы отопления перед, установкой термоголовок, необходимо выполнить преднастройку клапанов терморегуляторов в соответствии с проектными данными. При этом могут быть использованы настройки максимальной пропускной способности.
- Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
- При монтаже и эксплуатации клапанов терморегуляторов STOUT, применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо провести испытания на герметичность соединений.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVT 0002 |
| Артикул | SVT 0002 000015 |
| Тип | клапан |
| Вид клапана | термостатический |
| Исполнение | угловой |
| Область применения | системы водяного радиаторного отопления |
| Назначение | для радиатора |
| Присоединительный размер | 1/2" |
| Резьба под термоголовку | М30x1,5 |
| Номинальный диаметр | 15 мм |
| Рабочее давление | 10 бар |
| Испытательное давление | 15 бар |
| Максимально допустимый перепад давлений на терморегулирующем клапане | 1 бар |
| Рабочая среда | вода и растворы гликолей (до 35%) |
| Рабочая температура | до +100°C |
| Температура окружающей среды | от -20°C до +50°C |
| Условная пропускная способность kvs | 1,45 м3/час |
| Момент затяжки накидной гайки | не более 25 Н·М |
| Момент затяжки корпуса клапана на трубе | не более 25 Н·М |
| Момент поворота регулирующей рукоятки клапана | не более 2 Н·М |
| Изгибающий момент для корпуса клапана | не более 120 Н·М |
| Материал корпуса | никелированная латунь CW617N |
| Материал уплотнений | EPDM, PTFE |
| Материал рукоятки | пластик ABS |
| Цвет ручки | белый |
| Вес | 216 г |
| Срок службы | 10 лет |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
