Термостатическая головка Stout M30x1.5 газо-жидкостная 6-28°C (SHT 0001 003015)

Термостатическая головка Stout M30x1.5 газо-жидкостная 6-28°C (SHT 0001 003015) является главным элементом терморегулятора, который объединяет все составляющие классической системы автоматического регулирования: температурный датчик, контроллер с датчиком температуры, привод исполнительного механизма (клапана). Термоголовка Stout устанавливается на терморегулирующем клапане. Термоголовка может настраиваться потребителем на поддержание любой желаемой температуры воздуха в отапливаемом помещении. Воспринимая отклонение фактической температуры воздуха от заданного значения, термоголовка воздействует на клапан, перемещая его затвор.

Головка термостатическая Stout газо-жидкостная имеет диапазон температурной настройки от +6°C до +28°C с функцией защиты от замерзания. Время срабатывания термоголовки составляет 22 минуты.

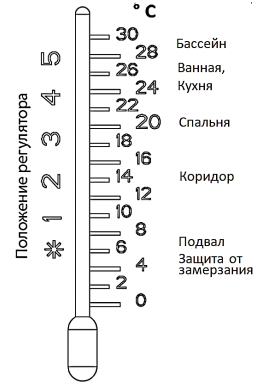

Температура закрытия клапана

Принцип работы головки термостатической Stout

Основной элемент термоголовки Stout SHT 0002 003015 – сильфон (3), заполненный специальной термочувствительной жидкостью и ее парами (4). Давление в сильфоне сбалансировано силой настроечной пружины (7). Сильфон с жидкостью воспринимает изменение температуры окружающего воздуха.

При повышении температуры жидкость расширяется, объём сильфона увеличивается, шток термоголовки (6) и нажимной цилиндр (8) перемещаются, а вслед за ними золотник терморегулирующего клапана ? в сторону сокращения протока теплоносителя через отопительный прибор, пока не будет достигнуто равновесие между давлением в сильфоне и усилием пружины. При понижении температуры происходит обратный процесс: жидкость сжимается, объем сильфона уменьшается, шток и с ним золотник клапана перемещаются в сторону открытия до нового равновесия системы.

Изменяя силу сжатия рабочей пружины можно настроить терморегулятор на поддержание любой желаемой температуры в пределах температурной шкалы (9), но не более той, на которую рассчитана мощность отопительного прибора. Термоголовка Стаут настраивается самим пользователем в процессе эксплуатации системы отопления простым поворотом ее рукоятки (1) до совмещения значения температуры со стрелкой-указателем настройки (10). Цифры на шкале корреспондируются с поддерживаемой регулятором температурой. Данные температуры являются ориентировочными, так как фактическая температура воздуха вокруг термоголовки зависит от условий её размещения.

При необходимости диапазон настройки температуры может быть ограничен специальными переставляемыми фиксаторами (11). Термоголовка устанавливается на терморегулирующий клапан вместо защитного колпачка и закрепляется с помощью соединительной гайки (12).

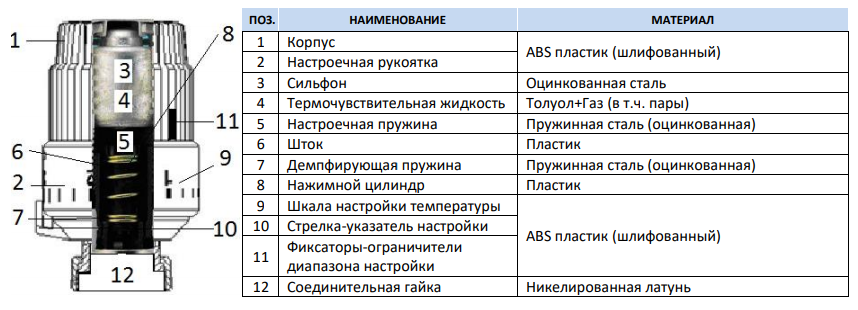

Конструкция и материалы

Габариты термоголовки Stout M30x1.5 SHT 0001 003015

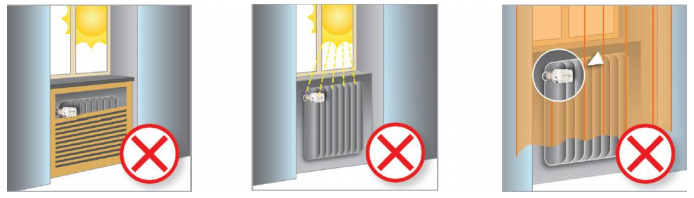

Рекомендации по монтажу термоголовки Стаут

Так как датчик внутри термостатической головки Stout реагирует на температуру окружающего воздуха, для правильной работы термоголовку необходимо устанавливать в месте, свободном для движения воздуха. Для этого ось термоголовки необходимо располагать в горизонтальном положении, а терморегуляторы не должны закрываться глухими шторами или декоративным экраном. Если данные условия не могут быть соблюдены, то следует использовать термоголовку с выносным датчиком. При этом не допускается сочетать регулирующий клапан и термоголовку разных производителей.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
