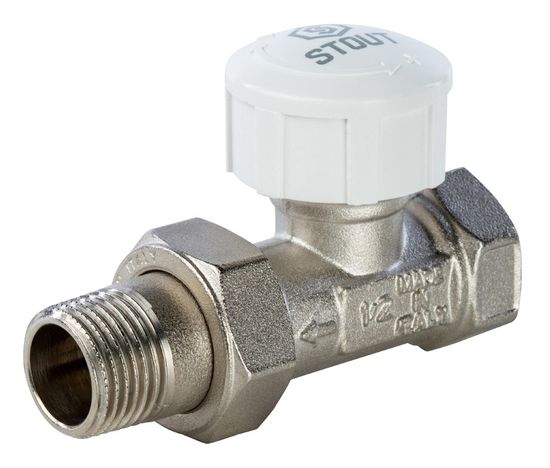

Клапан термостатический прямой Stout 1/2" для радиатора (SVT 0001 000015)

Клапан термостатический прямой Stout 1/2" для радиатора (SVT 0001 000015) служит для ручного регулирования, монтажа и наладки системы радиаторного отопления. Термостатический клапан Стаут является необходимой деталью радиаторного терморегулятора Stout. Клапан имеет устройство для предварительной настройки гидравлического сопротивления (ограничения максимальной пропускной способности) за счёт ограничения подъёма штока и применяется в двухтрубных системах водяного отопления.

Термостатический клапан Stout SVT 0001 000015 прямой - нормально открытый; закрытие происходит под воздействием термоголовки. Уплотнение штока может заменяться без опорожнения системы отопления. В качестве термостатического элемента на клапан могут устанавливаться термоголовки STOUT SHT-0001-003015 или SHT-0002-003015. Терморегулирующий клапан Стаут поставляется в комплекте с защитным колпачком, который может служить для временного ручного регулирования и отключения радиатора в процессе монтажа и наладки системы отопления. Присоединительный патрубок имеет наружную коническую трубную резьбу с насечкой для исключения сползания уплотнительного материала в процессе монтажа клапана.

Условия эксплуатации

Термостатический вентиль Stout можно применять в двухтрубных системах водяного радиаторного отопления с рабочим давлением до 10 атмосфер. В качестве рабочей среды можно применять воду и растворы гликолей (с концентрацией до 35%). Температура рабочей среды не должна превышать +100°C.

Конструкция и материалы термостатического клапана Стаут

Габариты прямого термостатического клапана Stout 1/2" (SVT 0001 000015)

Рекомендации по монтажу термостатических клапанов Stout

• При оснащении терморегулятора термоголовкой STOUT, ось штока клапана и термоголовки должны быть в горизонтальном положении. В этой связи, прямой клапан обычно применяется при боковом подключении отопительного прибора к разводящим трубопроводам, угловой – при подключении со стороны стены, а осевой клапан используется в горизонтальных системах отопления при прокладке трубопроводов под радиатором или в полу.
• Для гидравлической балансировки системы отопления перед, установкой термоголовок, необходимо выполнить преднастройку клапанов терморегуляторов в соответствии с проектными данными. При этом могут быть использованы настройки максимальной пропускной способности.
• Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
• При монтаже и эксплуатации клапанов терморегуляторов STOUT, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа необходимо провести испытания на герметичность соединений.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
