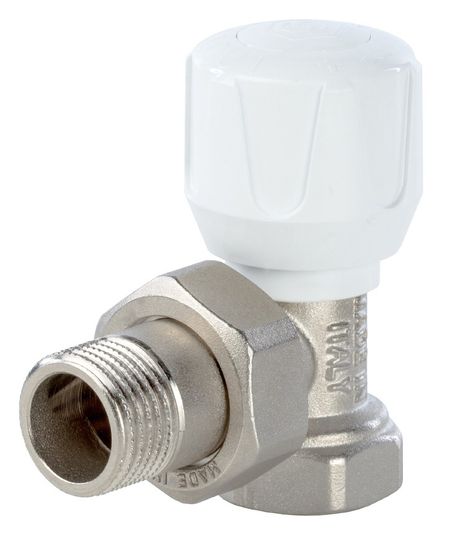

Клапан ручной терморегулирующий угловой Stout 1/2" для радиатора (SVRS 1152 000015) предназначен для установки на отопительные приборы (радиаторы) систем водяного отопления. При техническом обосновании применения клапана допускается его установка вместо автоматических терморегуляторов. Клапан Stout SVRS 1152 000015 является универсальным и может применяться как в однотрубной, так и в двухтрубной системе отопления (при дополнительной установке на радиаторе запорно-балансировочного клапана).
Конструктивной особенностью ручных терморегулирующих клапанов Stout серии SVRS является неподъёмный шпиндель. Механизм штока имеет червячную передачу. Благодаря фиксированному штоку клапаны серии SVRS особенно надёжны.
Условия эксплуатации
Ручной терморегулирующий вентиль Stout можно применять в системах водяного радиаторного отопления (как однотрубных, так и двухтрубных) с рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.
Конструкция терморегулирующего клапана Stout SVRS
|
| Ручной терморегулирующий клапан типа SVRS имеет неподъёмный шпиндель. Вращение рукоятки (4) из пластика ABS осуществляется через червячный механизм (без её подъема), шток клапана (3) (из латуни CW614N)также перемещается вверх-вниз внутри рукоятки (без вращения). Корпус клапана изготовлен из никелированной латуни CW617N. |

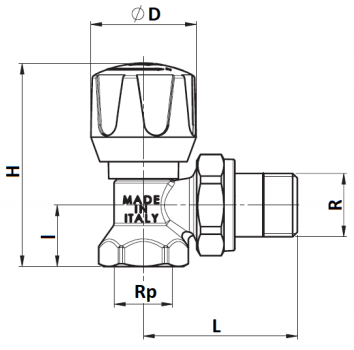

Габариты углового клапана Stout 1/2" терморегулирующего ручного (SVRS 1152 000015)
| L - 50 мм |
Рекомендации по монтажу радиаторных клапанов Stout
- Настройка радиаторных клапанов производится с использованием диаграмм гидравлического сопротивления и таблиц значений пропускной способности, указанных в паспорте, путём вращения штока от закрытого положения на требуемое число оборотов, соответствующее пропускной способности, определенной в ходе гидравлического расчета системы отопления. При проведении настройки необходимо записать и сохранить данные, чтобы иметь возможность восстановить параметры системы в случае необходимости отключения приборов;
- трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода; отклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1мм на каждый последующий метр;
- После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Листовка "Клапаны Stout SVRS с неподъёмным шпинделем" (открыть PDF-файл)
Технические характеристики
| Производитель | Stout |
| Серия | SVRS 1152 |
| Артикул | SVRS 1152 000015 |
| Тип | клапан |
| Вид клапана | ручной |
| Исполнение | угловой |
| Область применения | системы водяного радиаторного отопления |
| Назначение | для радиатора |
| Присоединительный размер | 1/2" |
| Номинальный диаметр | 15 мм |
| Рабочее давление | 10 бар |
| Рабочая температура | до +120°C |
| Температура окружающей среды | от -20°C до +50°C |
| Условная пропускная способность kvs | 1,65 м3/час |
| Материал корпуса | никелированная латунь CW617N |
| Материал штока | латунь CW614N |
| Материал уплотнений | EPDM |
| Материал рукоятки | пластик ABS |
| Цвет ручки | белый |
| Вес | 183 г |
| Срок службы | 10 лет |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
