Металлопластиковая труба Uni-Fitt 16 х 2.0 PE-XB/AL/PE-XB Universal Series (1 м.) 550U1620 предназначена для транспортировки жидкостей в системах водоснабжения, водоподготовки, в низкотемпературных и высокотемпературных системах отопления с рабочим давлением до 10 атмосфер.
Состав трубы Юни-Фитт
Труба Uni-Fitt 16 х 2.0 Universal Series металлопластиковая PE-Xb/AL/PE-Xb изготавливается из сшитого полиэтилена (PE-X) с алюминиевым слоем толщиной 0,2 мм, выполняющим функцию стабилизации трубы и кислородного барьера, соединенных между собой клеевым составом. Наружный диаметр трубы - 16 мм, внутренний - 12 мм, толщина стенки составляет 2 мм. Cварки алюминия присходит встык по методу T.I.G./W.I.G.
PE-Xb означает, что сшивка полиэтилена выполняется силановым методом. Такой способ даёт трубе высокую устойчивость к хлору и окислению и хорошие характеристики прочности на разрыв.
Условия эксплуатации металлопластиковой трубы Uni-Fitt Universal
Металлопластиковую трубу Uni-Fitt 16 х 2.0 Universal Series можно использовать в системах 2, 4, 5 класса эксплуатации.
Температура рабочей среды должна составлять от 0°C до +95°C, допустимо кратковременное её превышение до +110°C.
Давление в системе может достигать 10 бар.
Области применения трубы Uni-Fitt (металлопластик)
- системы водоснабжения
- системы водоподготовки
- системы радиаторного отопления
- системы напольного отопления
Указания по монтажу трубы Uni-Fitt металлопластиковой
- При монтаже используйте исправный специализированный инструмент.
- Монтаж металлопластиковых труб должен осуществляться при температуре окружающей среды не ниже +10°С специально предназначенным для этого инструментом.
- Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 часов при температуре не ниже +10°С.
- При прокладке трубы не допускаются сплющивания и переломы, растягивающие напряжения. При «заломе» испорченный участок трубы должен быть удален. Свободные
- концы труб рекомендуется закрывать заглушками во избежание попадания грязи и мусора в трубу.
- Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность.
- Труба при заливке раствора должна находиться под давлением 0,3 МПа.
- Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 30 мм.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | Universal Series |
| Артикул | 550U1620 |
| Тип | труба металлопластиковая |

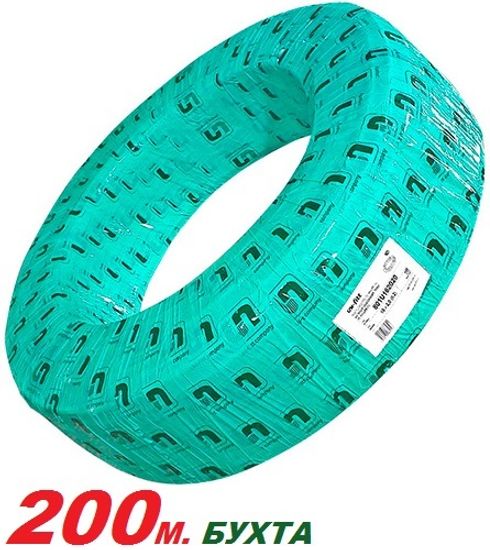

| Форма поставки | бухта 200 метров |
| Материал внутреннего слоя | сшитый полиэтилен PE-X(b) |
| Материал наружного слоя | сшитый полиэтилен PE-X(b) |
| Материал армирующего слоя | алюминий |
| Наружный диаметр | 16 мм |
| Толщина стенки трубы | 2 мм |
| Внутренний диаметр | 12 мм |
| Толщина слоя алюминия | 0,2 мм |
| Рабочее давление | 10 бар |
| Рабочая температура при давлении 10 бар | от 0°C до +95°C |
| Кратковременно допустимая максимальная температура | +110°C |
| Способ сварки алюминия (сварка встык) | T.I.G./W.I.G. |
| Минимальный радиус изгиба вручную | 80 мм |
| Минимальный радиус изгиба инструментом | 64 мм |
| Класс эксплуатации | 1, 2, 4, 5, ХВ |
| Степень сшивки полиэтилена | 65% |
| Шероховатость внутренней поверхности | 0,007 мм |
| Диффузия кислорода | 0 мг/л |
| Коэффицент теплопроводности | 0,43 Вт/м·K |
| Коэффициент линейного расширения | 0,026 мм/м·К |
| Объём жидкости в 1 погонном метре | 0,113 л |
| Масса 1 погонного метра | 108 г |
| Вес бухты | 22 кг |
| Срок службы | 50 лет |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
