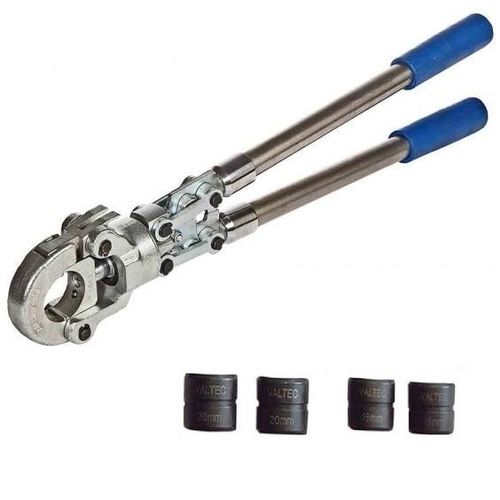

Пресс-клещи Valtec 16–32 мм с комплектом насадок ТН-профиль для м/п, п/э, п/п труб (VTm.293.0)

Радиальные клещи Valtec VTm.293.0.160032 предназначены для ручного обжатия пресс-фитингов трубопроводных систем из полимерных, металлополимерных, медных труб, а также тонкостенных труб из нержавеющей стали. Усилие обжатия зависит от длины телескопических рукояток и регулируется также механизмом пресс-головки, которая, кроме того, может поворачиваться относительно рукояток на 360°. Масса пресс-инструмента без насадок – 3,1 кг. Клещи комплектуются насадками с профилем ТН, предназначенными для монтажа пресс-фитингов VALTEC диаметром 16, 20, 26, 32 мм.

Длина пресс-клещей составляет от 584 до 900 мм.

Конструкция и принцип работы пресс-клещей

Усилие, прикладываемое к рукояткам инструмента (1), с помощью зубчатого механизма передается на выдвижной шток пресс-головки (2), который, сближая две полуобоймы (4), скрёпленные замком (3), воздействует на закрепленные в них пресс-вкладыши (5). Профиль пресс-насадок должен соответствовать используемому типу пресс-соединителей. Пресс-головка клещей может поворачиваться относительно рукояток на 360º. Верхняя полуобойма клещей шарнирно прикреплена к пресс-головке и удерживается в рабочем положении с помощью замка (3). Замок может быть открыт только тогда, когда рукоятки инструмента разведены на 180º. Закрепление пресс - насадок производится с помощью кнопочных фиксаторов, расположенных в каждой полуобойме. Рукоятки инструмента выполнены телескопическими, что позволяет снижать прикладываемое к ним усилие, без уменьшения усилия опрессовки. Для увеличения длины рукояток, их надвижную часть необходимо повернуть на 90º относительно ответной части, и раздвинуть рукоятку. Для фиксации заданной длины рукоятки, надвижную часть следует снова повернуть на 90º. Пресс-клещи комплектуются набором насадок, имеющим в продольном разрезе профиль «ТН».

Комплектация

• Пресс-клещи

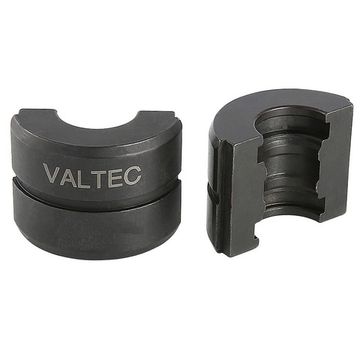

• Пресс-вкладыши профиля «ТН» (16 мм) - 1 пара
• Пресс-вкладыши профиля «ТН» (20 мм) - 1 пара
• Пресс-вкладыши профиля «ТН» (26 мм) - 1 пара
• Пресс-вкладыши профиля «ТН» (32 мм) - 1 пара

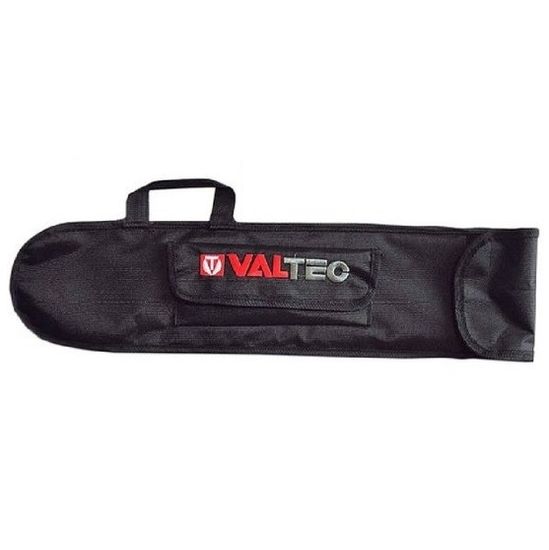

• Чехол
• Паспорт изделия с гарантийный талоном

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Иллюстрированное пособие: Монтаж полимерных трубопроводов VALTEC (открыть PDF-файл)
5. Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб (открыть PDF-файл)

Технические характеристики
