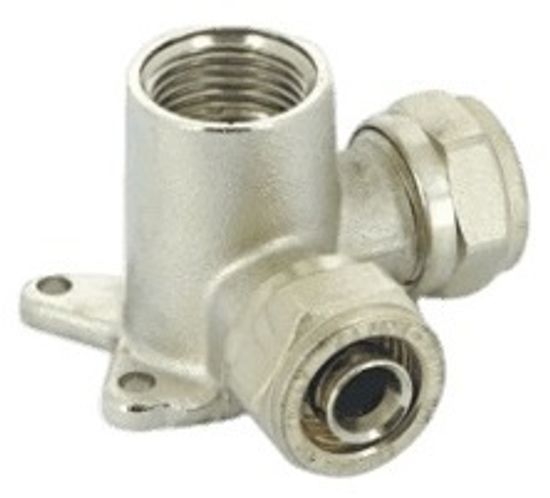

Водорозетка обжимная Uni-Fitt 16х1/2"х16 ВР для полиэтиленовых и металлопластиковых труб (671N6260)

Водорозетка обжимная Uni-Fitt 16х1/2"х16 ВР для полиэтиленовых и металлопластиковых труб предназначена для соединения полиэтиленовых и металлопластиковых труб (PEx/AL/PEx, PEx/AL/PE, PE/AL/PERT) в системах отопления, холодного и горячего водоснабжения.

Конструкция и материалы

Условия эксплуатации

Обжимную водорозетку Uni-Fitt 16х1/2"х16 ВР для полиэтиленовых и металлопластиковых труб (арт. 671N6260) разрешается использовать в системах с давлением не более 10 атмосфер. Температура теплоносителя не должна превышать +95°C.

Порядок монтажа обжимных фитингов Юни-Фитт

1. отрезать металлопластиковую трубу нужной длины, строго перпендикулярно оси трубы;
2. подготовить трубу к монтажу фитинга (откалибровать трубу и снять внутреннюю фаску);
3. надеть на трубу гайку и обжимное кольцо (цангу);
4. вставить до упора штуцер фитинга в трубу, не повредив уплотнительных колец;
5. пододвинуть к корпусу фитинга обжимное кольцо;
6. накрутить от руки гайку на фитинг;
7. с помощью двух ключей соответствующего размера затянуть гайку на фитинге. Для фитингов с диаметром 16 мм следует выполнить инструментом 1 1/4 оборота гайки после затяжки от руки, для фитингов с диаметрами 20 и 26 мм - 1 оборот гайки.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
