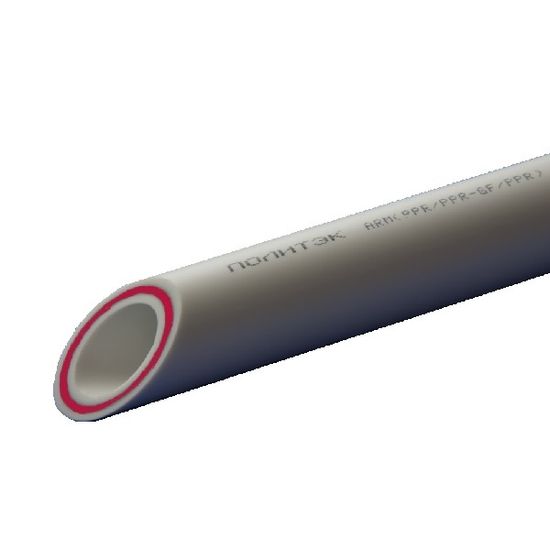

Труба полипропиленовая Политэк Пайп 25 х 3,5 (PN20, SDR 7.4), армированная стекловолокном (1 м) предназначена для эксплуатации в составе инженерных систем холодного и горячего водоснабжения жилых, административных и промышленных зданий с номинальным давлением до 20 бар (20,4 кг/см2) и температурой до +90°C. Оптимально применять трубу для устройства теплых водяных полов и систем водоподготовки.
При соблюдении правил эксплуатации срок службы армированных полипропиленовых Политэк труб PN20 SDR 7.4 составляет 50 лет.
Состав
Полипропиленовая труба Политэк 25х3,5 (PN20, SDR 7.4), армированная стекловолокном (арт. 9200025035) изготавливается из статистического сополимера полипропилена методом непрерывной шнековой экструзией с соэкструзией среднего слоя по ТУ2248-021-78546651-2013 «Напорные трубы из полипропилена стеклонаполненные».
Средний слой выполнен из того же полипропилена с содержанием стекловолокна >17%. Стекловолоконный слой уменьшает линейное удлинение трубы Политек, но не защищает её от кислородной диффузии.
Соотношение толщины слоёв в общей толщине стенки трубы составляет для наружного/среднего /внутреннего слоя - (33±3) %/ (33±4) %/ (33±3) % соответственно.
Цвет трубы снаружи – белый. Цвет среднего стекловолоконного слоя (PPR GF) – красный.
Форма поставки
Труба полипропиленовая Политэк Пайп, армированная стекловолокном, поставляется в отрезках-штангах длиной 4 метра. Цена указана за погонный метр.
Условия эксплуатации полипропиленовых труб Политэк, армированных стекловолокном
Указания по монтажу армированных полипропиленовых труб Политэк
- Монтаж армированных стеклонаполненных полипропиленовых труб (PPR/PPR-GF/PPR) Политэк должен осуществляться при температуре окружающей среды не ниже +5°С
- Трубы, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 часов при температуре не ниже +5°С.
- Все используемые материалы не должны иметь загрязнений и повреждений.
- Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.
- Соединительные детали для раструбной сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга. При сварке стеклонаполненных полипропиленовых труб (PPR/PPR-GF/PPR) необходимо следить, чтобы сварка трубу осуществлялась внешним слоем PPR. Средний слой трубы PPR GF с PPR не сваривается.
- Время нагрева при выполнении соединений должно соответствовать режимам сварки, указанным в паспорте изделия.
Документация
Технические характеристики
| Производитель | Политэк |
| Тип | труба полипропиленовая |
| Серия | SDR 7.4 |
| Артикул | 9200025035 |
| Форма поставки | штанга 4 метра |
| Область применения | системы холодного и горячего водоснабжения системы отопления |
| Материал | полиприпилен |
| Материал армирующего слоя | стекловолокно |
| Рабочая температура | до +90°С |
| Максимальное рабочее давление | 20 бар |
| Наружный диаметр d | 25 мм |
| Толщина стенки s | 3,5 мм |
| Внутренний диаметр трубы d1 | 18 мм |
| Коэффициент SDR | 7,4 |
| Тип присоединения | полифузионная сварка |
| Плотность PPR | от 0,895 до 0,905 г/см3 |
| Плотность среднего слоя | 1,04 г/см3 |
| Температура размягчения по Вику наружных слоёв (10N) | от +130°C до +133°C |
| Температура размягчения по Вику внутреннего слоя (10N) | +140° |
| Предел прочности при разрыве наружных слоёв | 26 МПа |
| Предел прочности при разрыве внутреннего слоя | 50 МПа |
| Относительное удлинение при разрыве для наружных слоёв | >400% |
| Относительное удлинение при разрыве для внутреннего слоя | >25-50% |
| Относительное удлинение при пределе текучести для наружных слоёв | 15% |
| Относительное удлинение при пределе текучести для внутреннего слоя | 6-8% |
| Модуль упругости при изгибе для наружных слоёв | 850 Н/мм2 |
| Модуль упругости при изгибе для внутреннего слоя | 2800 Н/мм2 |
| Ударная вязкость по Изоду (с надрезом) для наружных слоёв | 12 кДж/м2 |
| Ударная вязкость по Изоду (с надрезом) для внутреннего слоя | 25 кДж/м2 |
| Коэффициент линейного теплового расширения для наружных слоёв | 0,15 мм/(м·К) |
| Коэффициент линейного теплового расширения для внутреннего слоя | 0,006 мм/(м·K) |
| Коэффициент линейного теплового расширения общий | 0,035 мм/(м·K) |
| Теплопроводность | 0,24 Вт/(м·К) |
| Удельная теплоёмкость | 2,0 кДж/(кг·K) |
| Показатель текучести расплава (230°С/2.16 кг) для наружных слоёв | 0,3 г/10 мин |
| Показатель текучести расплава (230°С/2.16 кг) для внутреннего слоя | 0,5 г/10 мин |
| Показатель текучести расплава (190°С/5.0 кг) для наружных слоёв | 0,5 г/10 мин |
| Показатель текучести расплава (190°С/5.0 кг) для внутреннего слоя | 0,8 г/10 мин |
| Группа горючести | Г4 |
| Группа воспламеняемости | В3 |
| Дымообразующая способность | Д3 |
| Токсичность продуктов горения | Т2 |
| Глубина сварки | 15 мм |
| Время нагрева при сварке | 7 секунд |
| Максимальное время технологической паузы | 4 секунды |
| Время фиксации | 10 секунд |
| Время полного охлаждения | 2 минуты |
| Вес штанги | 992 г |
| Масса 1 погонного метра трубы | 248 г |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
| Срок службы | 50 лет |
| Официальная гарантия производителя | 10 лет |
