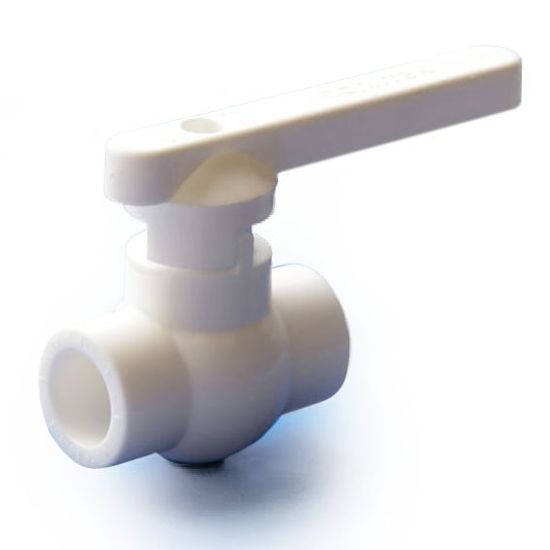

Кран шаровой Политэк 25 мм полнопроходной полипропиленовый (арт. 9900000025) применяется в качестве запорной арматуры систем из статистического сополимера полипропилена (PP-R) для хозяйственно-питьевого водоснабжения и низкотемпературного отопления, высокотемпературного отопления отопительными приборами, а также для транспортирования других жидких сред, к которым материал труб химически стоек.
Габариты
| D - 25 мм |
Конструкция полнопроходного шарового крана Политэк
| 1 - Сальниковые кольца из эластомера EPDM |
Принцип работы
Корпус шарового крана Политэк изготовлен из полипропилена (1). На поворотной ручке (7) нанесено направление поворота. Ручка крепится с помощью винта (8) к латунному штоку (5), имеющему два сальниковых уплотнительных кольца из EPDM (6). Шток герметично установлен в корпусе затворного узла (2). Герметизация шарового затвора обеспечивается тефлоновыми уплотнительными кольцами (4). Перекрытие потока осуществляется латунным хромированным шаровым затвором (3).
Условия эксплуатации полипропиленовых фитингов Политэк
Указания по монтажу полнопроходных шаровых кранов Политэк из полипропилена
- Кран может устанавливаться в любом монтажном положении. Не допускаются изгибы и перекосы в соединении.
- Монтаж полипропиленовых труб и фитингов должен осуществляться при температуре окружающей воздуха не менее +5°С.
- Запорно-регулирующая арматура, которая хранилась или транспортировалась при температуре ниже 0°С, должна быть выдержана перед монтажом в течение 5 чаосв при температуре не ниже +5°С.
- Все используемые материалы не должны иметь загрязнений и повреждений.
- Соединение крана к полипропиленовой трубе производится методом термической диффузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.
- Соединительные детали для раструбной сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.
- При монтаже полипропиленовых труб и шаровых кранов необходимо соблюдать технологические режимы сварки, указанные в паспорте изделия.
- Резьбовые соединения должны уплотняться с помощью ФУМ ленты или полиамидной уплотнительной нити типа TANGIT UNI-LOCK. Лента должна накручиваться по всей площади резьбы против направления скручивания фитингов. При соблюдении этих рекомендаций полученное соединение будет герметичным во всем диапазоне рабочих давлений.
- Наличие в потоке механических частиц может ограничить запирающую способность шарового крана и нарушить герметичность шарового затвора, поэтому до шарового крана рекомендуется устанавливать фильтр механической очистки.
- Необходимо устанавливать опоры крепления труб до и после шарового крана.
Документация
Технические характеристики
| Производитель | Политэк |
| Тип | полипропиленовый шаровой кран |
| Вид фитинга | |
| Артикул | 9900000025 |
| Область применения | напорные системы водоснабжения и отопления |
| Материал корпуса | полиприпилен PPR-80 |
| Максимальное рабочее давление | 25 бар |
| Рабочая температура | до +80°C |
| Кратковременно допустимая температура | +90°C |
| Аварийная температура | +95°C |
| Коэффициент SDR | 6 |
| Тип присоединения | полифузионная раструбная сварка |
| Диаметр трубопровода | 25 мм |
| Ремонтопригодность | нет |
| Класс шарового крана по эффективному диаметру | полнопроходной |
| Температура сварки полипропилена | +260°C |
| Плотность PPR | от 0,895 до 0,905 г/см3 |
| Температура плавления | от +140°C до +153°C |
| Температура размягчения по Вику (10N) | от +130°C до +133°C |
| Предел текучести при растяжении | 26 МПа |
| Предел прочности при разрыве | 21 МПа |
| Относительное удлинение при разрыве | >300% |
| Относительное удлинение при пределе текучести | 15% |
| Модуль упругости при изгибе | 850 Н/мм2 |
| Модуль упругости при растяжении | 1000 Н/мм2 |
| Ударная вязкость при 0°C | 10 кДж/м2 |
| Коэффициент линейного теплового расширения | 0,15 мм/(м·К) |
| Теплопроводность | 0,24 Вт/(м·К) |
| Удельная теплоёмкость | 2,0 кДж/(кг·K) |
| Показатель текучести расплава (230°С/2.16 кг) | 0,3 г/10 мин |
| Показатель текучести расплава (190°С/5.0 кг) | 0,5 г/10 мин |
| Показатель текучести расплава (230°С/2.16 кг) | 1,5 г/10 мин |
| Насыпная плотность гранул | 0,5 г/см2 |
| Расчётная усадка | 1,2-2,5% |
| Массовая доля летучих веществ | не более 350 мг/кг |
| Группа горючести | Г3 |
| Группа воспламеняемости | В3 |
| Дымообразующая способность | Д3 |
| Токсичность продуктов горения | Т2 |
| Цвет фитинга | белый |
| Вес | 134 г |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
| Официальная гарантия производителя | 10 лет |
