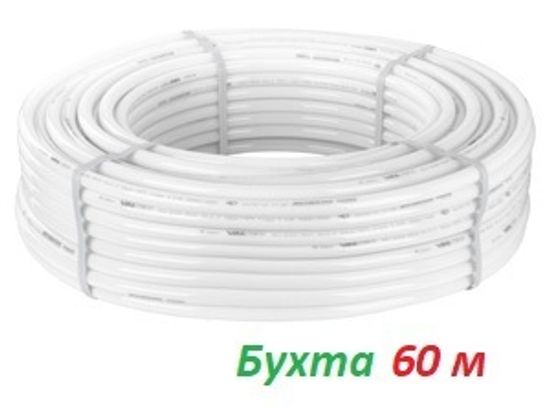

Труба металлопластиковая Valtec 20х2,0 PEX-AL-PEX в бухте 60 м (V2020.060) - 1 м

Металлопластиковая труба Valtec PEX-AL-PEX 16х2.0 в бухте 60 м (арт. V2020.060) применяется системах радиаторного отопления (5 класс эксплуатации), системах напольного и потолочного отопления, хозяйственно-питьевого водоснабжения, подогрева открытых площадок, водяного охлаждения.

Конструкция металлопластиковых труб Валтек PEX-AL-PEX

Труба металлопластиковая VALTEC 20х2,0 PEX-AL-PEX представляет собой многослойную трубу из сшитого полиэтилена с промежуточным слоем из алюминия толщиной 0,3 мм.

Сшивка полиэтилена внутреннего и наружного слоёв трубы производится органосиланидным способом (PEX-b). Внутренний (рабочий) слой имеет степень сшивки 65%, наружный (защитный) слой PEX имеет степень сшивки 55%. Такое конструктивное решение позволяет сделать трубу более гибкой.

Металлическая прослойка сваривается встык из чисто алюминиевой фольги толщиной 0,3 мм. Алюминий среднего слоя сваривается TIG-методом, при этом прочность сварного шва превышает прочность самого алюминиевого слоя. Прочность клеевого соединения слоев составляет 70 Н /10 мм, при нормативе 50 Н /10 мм. Многократные перепады температуры не вызовут расслоения металлополимера.

Преимущества металлопластиковых труб Валтек PEX-AL-PEX

• отсутствие коррозии
• устойчивость к зарастанию
• стойкость к воздействию агрессивных строительных смесей
• гладкая внутренняя поверхность
• непроницаемость для молекул газов
• относительно небольшое тепловое линейное удлинение
• удобная транспортировка
• экономичный монтаж

Условия эксплуатации металлополимерных труб Valtec PEX-AL-PEX 20x2.0 мм

Металлопластиковые трубы Valtec PEX-AL-PEX разрешается применять в системах с давлением до 25 бар (при температуре от 0°C до +25°C). Рабочая температура при давлении 10 бар составляет от 0°C до +95°C. Максимальное рабочее давление при максимальной рабочей температуре (+95°C) 10 бар. Разрушающее давление для труб 20 мм составляет 83 бара.

Срок службы трубы при соблюдении паспортных условий эксплуатации составляет 50 лет.

Указания по монтажу металлополимерных труб Valtec PEX-AL-PEX

• Соединение отрезков труб выполняется с помощью обжимных (серия VTm.300) или пресс-фитингов (серия VTm.200) Valtec.
• Монтаж металлополимерных труб должен осуществляться при температуре окружающей среды не ниже +10°С специально предназначенным для этого инструментом.
• Не допускаются сплющивания и переломы трубопровода во время монтажа. При «заломе», испорченный участок трубы должен быть удалён.
• Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже +10°С.
• Прокладку трубы следует вести, не допуская растягивающих напряжений.
• Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
• Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением не менее 0,3 МПа; Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 25мм.
• После монтажа система должна быть повергнута гидравлическим испытаниям статическим давлением в 1,5 раза превышающим рабочее давление в системе, но не менее 6 бар. Испытания проводятся в соответствии с указаниями СП73.13330.2016.
• Расстановку неподвижных опор на трубопроводе следует проектировать в строгом соответствии с указаниями СП 41-102-98 и «Руководства по проектированию, монтажу и эксплуатации систем холодного, горячего водоснабжения и отопления с использование металлополимерных труб Valtec».

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб Валтек (открыть PDF-файл)
3. Сертификат соответствия до 2022 г. (открыть PDF-файл)
4. Пособие по монтажу трубопроводов VALTEC (открыть PDF-файл)

Технические характеристики
