Радиатор стальной Rommer Ventil 22/500/600 нижнее правое подключение

Стальной панельный радиатор Rommer Ventil 22/500/600 нижнее правое подключение (арт. RRS-2020-225060) предназначен для применения в закрытых однотрубных и двухтрубных системах водяного отопления жилых, административных и общественных зданий.

Условия эксплуатации стальных панельных радиаторов Роммер

Радиаторы Rommer панельные стальные допускается использовать со стальными, медными и металлополимерными трубами. Рабочее давление не должно превышать 9 атмосфер. Температура теплоносителя может составлять до +120°C.

Радиатор должен быть заполнен водой, как в отопительные, так и в межотопительные периоды. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года.

При перекрытии подводок к радиатору, заполненному водой, воздухоотводный клапан должен быть открыт.

Не допускается применять радиатор в системах парового отопления, системах отопления, соединенных с внешними котельными без промежуточного теплообменника, системах, где теплоносителем служит вода, имеющая в своём составе агрессивные компоненты и в помещениях с агрессивной воздушной средой. Не допускается резкое открывание запорных вентилей и задвижек на подводках к радиатору во избежание гидравлического удара.

Конструкция стальных радиаторов Роммер

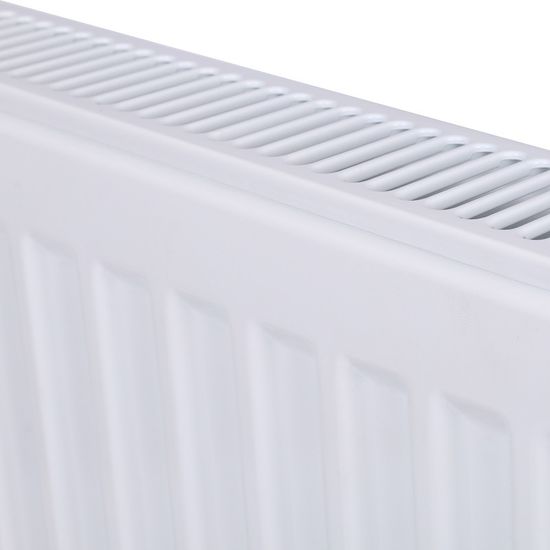

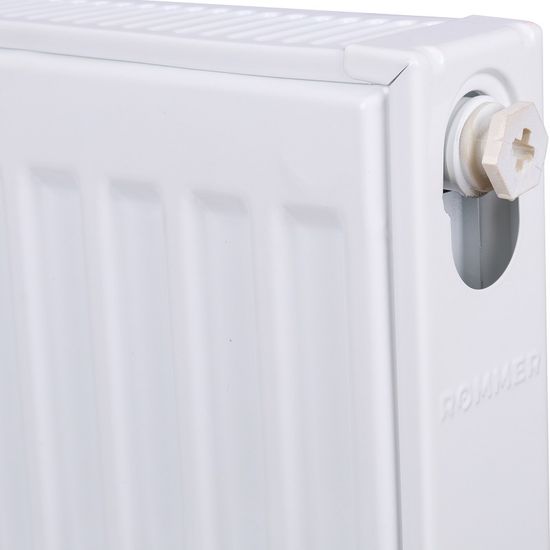

Стальной панельный радиатор Rommer Ventil 22/500/600 нижнее правое подключение состоит из двух тепловых панелей с двумя дополнительными теплоотдающими поверхностями. Тепловая панель из двух стальных штампованных листов низкоуглеродистой качественной стали толщиной 1,2 мм, сваренных между собой. Радиатор оснащён воздуховыпускной решёткой и боковыми декоративными панелями. Для подключения к системе отопления радиатор оснащён 4-мя боковыми и 2-мя нижними отверстиями с внутренней резьбой G1/2".

При производстве радиатора его поверхность подвергается высокоэффективной подготовке к покраске посредством обезжиривания, обработки фосфатами и специально разработанной нанотехнологичной грунтовки. Эпокси-полиэфирная краска обеспечивает дополнительную защиту прибора от воздействия агрессивной среды, отличается ярким белоснежным цветом, антикоррозионными и декоративными свойствами, благодаря чему радиаторы Rommer не теряют свой блеск и не желтеют вовремя эксплуатации.

Радиатор Rommer Ventil Радиатор стальной Rommer Ventil 22/500/600 нижнее правое подключение имеет габариты (ВхШхГ) 500 х 600 х 102 мм. Тепловая мощность радиатора 906 Вт (при условии t подачи +90°C, t обратки +70°C и t воздуха +20°C) позволяет использовать его для обогрева помещений площадью до 9 м2.

Комплектация

• радиатор;
• кронштейн монтажный - 2 шт.;
• комплект монтажный - 2 шт.;
• вставка вентильная Rommer RTI-0100-003015;
• паспорт изделия с гарантийным талоном;
• упаковка.

Габариты стальных панельных радиаторов Rommer 22/500 с нижним подключением

Схема монтажа радиатора Rommer Ventil с нижним подключением

Рекомендации по монтажу радиаторов панельных Rommer 22/500

До начала эксплуатации радиатор рекомендуется хранить в упаковке производителя.

При установке радиатора рекомендуется придерживаться следующих параметров:

• расстояние от пола до низа радиатора – не менее 75% от глубины прибора при установке;
• расстояние от подоконника (ниши) до верха радиатора для радиатора высотой 500 мм – не менее 90% от глубины прибора.

Герметизирующие прокладки, применяемые при монтаже радиаторов следует изготавливать из материалов, обеспечивающих герметичность соединений при температуре теплоносителявыше максимально рабочей на 10°С.

Воздухоотводный клапан следует устанавливать только на верхнем присоединительном отверстии. По окончании монтажа должны быть проведены испытания смонтированного радиатора с составлением акта ввода радиатора в эксплуатацию

Документация

1. Стальные радиаторы Rommer - Технический паспорт изделия (открыть PDF-файл)
2. Стальные радиаторы Rommer - Буклет (открыть PDF-файл)

Технические характеристики
