Узел нижнего подключения радиатора прямой Stout 3/4" х 3/4" (SVH 0002 000020)

Узел нижнего подключения радиатора Stout 3/4" х 3/4" прямой (SVH 0002 000020) предназначен для подключения радиаторов с присоединительными патрубками, расположенными снизу прибора, к разводящим трубопроводам горизонтальной двухтрубной системы водяного отопления, а также для отключения радиаторов от трубопроводной сети без опорожнения системы отопления.

Узел нижнего подключения Stout 3/4" прямой (SVH 0002 000020) имеет межосевое расстояние 50 мм и условную пропускную способность kvs 3,8 м3/час.

Условия эксплуатации

Узел подключения радиатора прямой Stout 3/4" можно применять в двухтрубных системах водяного радиаторного отопления рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.

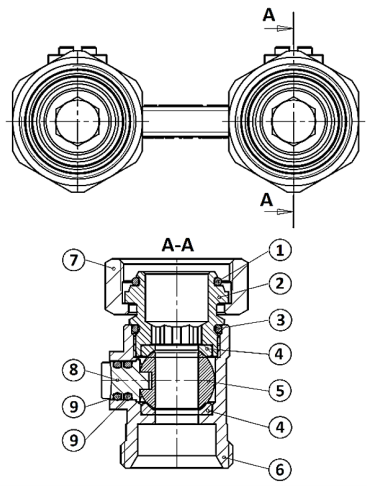

Строение узла нижнего подключения Stout для радиатора

Stout узел нижнего подключения радиатора прямой для двухтрубной системы отопления состоит из Н-образного корпуса (6) со встроенными шаровыми запорными кранами. На патрубках радиатора узел фиксируется при помощи накидных гаек (7), герметичность соединения обеспечивает кольцевые уплотнения (1), установленные на верхних штуцерах (2).

Для соединения с трубопроводами системы отопления нижняя часть узла Стаут оборудована наружной резьбой для присоединения компрессионных фитингов типа «евроконус». Для поворота шаровых кранов на штоке запорного механизма выполнены шлицы под плоские предметы (например, монету, отвертку, нож и др.).

Конструкция и материалы

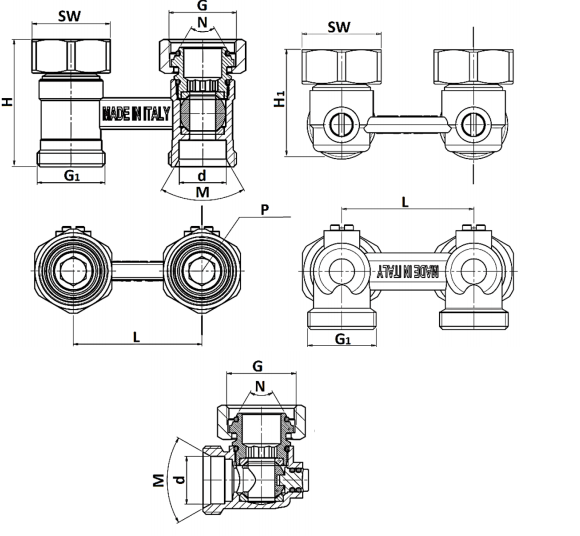

Габариты узла нижнего подключения радиатора Stout 3/4"

Рекомендации по монтажу узла нижнего подключения Stout

• Узлы нижнего подключения радиатора Stout для двухтрубной системы отопления устанавливаются на радиаторы с нижними присоединительными патрубками при межосевом расстоянии 50 мм;
• Исполнение узла (прямой или угловой) выбирается в зависимости от места прокладки трубопроводов системы отопления;
• На патрубках радиаторов с резьбой 3/4" узлы крепятся при помощи накидных гаек с максимальной силой затяжки - 35 Н·м;
• В случае применения радиаторов с присоединительными отверстиями, имеющими резьбу 1/2”, узлы устанавливаются через переходные адаптеры SFT-0049-000002;
• К узлам могут присоединяться пластиковые, металлопластиковые и медные трубы с помощью компрессионных фитингов типа «Евроконус»;
• При необходимости применения труб, на которых установлен присоединительный фитинг с плоским уплотнением, необходимо использовать переходник SFT-0049-000001. Тип фитинга выбирается в зависимости от материала и диаметра трубы;
• Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода;
• Ттклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр;
• После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136;
• При монтаже и эксплуатации запорно-присоединительных узлов Стаут, применение рычажных газовых ключей категорически запрещено!

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
