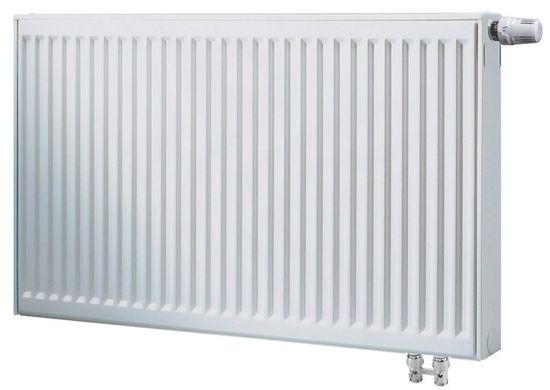

Радиатор Buderus Logatrend VK-Profil 22/500/600 нижнее подключение

Стальной панельный радиатор Buderus Logatrend VK-Profil 22/500/500 нижнее подключение (арт. 7724115506) применяется в системах отопления жилых, общественных и промышленных зданий, а также для автономного отопления коттеджей. Согласно ГОСТ 31311-2005 опрессовочное давление – 13 бар, рабочее давление – 8,7 бар. В качестве теплоносителя допускается использовать воду и гликолевые смеси до 30% с температурой от +5°C до +120°C, ph 8,3-9,5, жёсткостью 8-15 мг/л, содержанием железа не более 0,5 мг/л.

Радиатор Будерус Логатренд с боковым подключением характеризуется высоким качеством исполнения. Радиатор состоит из 2-х панелей, изготовленных из двух стальных штампованных листов толщиной 1,2 мм, соединенных между собой роликовой контактной высокочастотной сваркой. Радиатор загрунтован и окрашен с горячей сушкой в белый цвет (RAL 9016). 4 этапа антикоррозийной обработки - глубокое обезжиривание, фосфатирование, грунтовка, горячее порошковое распыление – позволяют достичь высокой устойчивости к царапинам и ударам. Энергоэффективность в виде экономии до 5% энергии достигается благодаря специальному встроенному термостатическому клапану Danfoss (эксклюзивно разработанного для BOSCH THERMOTECHNIK).

Радиатор может быть смонтирован любой стороной, так как отсутствуют планки, определяющие заднюю сторону радиатора, что позволяет даже в случае повреждения лакокрасочного покрытия сохранить эстетичный внешний вид прибора. Легкосъёмная решётка позволяет почистить радиатор внутри.

Стальной панельный радиатор Buderus Logatrend VK-Profil 22/500/500 нижнее подключение оснащён 3-мя боковыми присоединительными отверстиями с внутренней резьбой G1/2" и двумя нижними патрубками с наружной резьбой G 3/4". В верхнее правое отверстие вмонтирован корпус встроенного термостата, соединённого транзитнымтеплопроводом с нижними присоединительными патрубками. Радиатор укомплектован также воздухоотводчиком, встроенным во второе верхнее отверстие, и одной глухой пробкой. Нижние патрубки закрыты защитными полиэтиленовыми пробками.

Радиатор Buderus Logatrend VK-Profil 22-500-600 имеет габариты (ВхШхГ) 500 х 600 х 100 мм. Ёмкость радиатора составляет 3,78 л. Тепловая мощность отопительного прибора 1051 Вт (при условии t подачи 90°C, t обратки 70°C и t воздуха 20°C) позволяет использовать его для обогрева помещений площадью до 11 м2. Весит изделие 16,92 кг.

Комплектация

• радиатор в упаковке, в сборе с транзитным теплопроводом и корпусом встроенного термостата (с защитным колпачком) и с защитными полиэтиленовыми пробками;
• воздухоотводчик 1/2";
• заглушка 1/2";
• клипсы для фиксации кронштейна - 2 шт.;
• паспорт изделия с гарантийным талоном.

Габариты

Рекомендуемое расстояние от пола - 120 мм.
При монтаже положение точек крепления можно менять, так как переходник можно смещать по горизонтали.
Рекомендуемое количество кронштейнов - 2 шт.
Термостатическая головка в комплект поставки не входит.

Рекомендуемая схема подключения

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Технические характеристики (открыть PDF-файл)
3. Сертификат соответствия до 2023 года (открыть PDF-файл)
4. Экспертное заключение (открыть PDF-файл)

Технические характеристики
