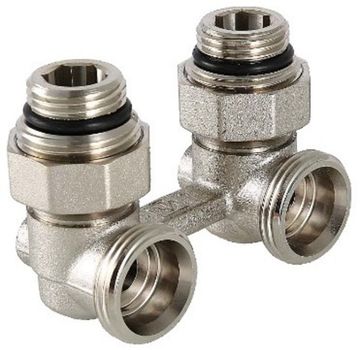

Узел подключения радиатора угловой Uni-Fitt 3/4" EK х 3/4" EK (193N3300) предназначен для присоединения радиаторов с нижним подключением и межосевым расстоянием 50 мм к двухтрубной системе отопления и, при необходимости – отключения радиатора от системы. Угловой радиаторный узел позволяет подключить радиатор к трубам, выходящим из стены.
Благодаря разъёмному соединению (накидной гайке) радиатор легко может быть демонтирован (после перекрытия запорных элементов на узлах) для проведения профилактических и ремонтных работ. В качестве теплоносителя может использоваться вода или незамерзающие жидкости, предназначенные для использования в системах отопления, с температурой до +120°C.
Конструкция
| 1 - шток из латуни CW614N; |
Габариты
|
| Ширина A - 79,5 мм |
Указания по монтажу
- Узел не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на вентиль от трубопровода.
- Узел должен устанавливаться накидными гайками к радиатору с нижним подключением.
- Максимальный момент затяжки гайки 35 Н·м.
- Узел с евроконусным соединением монтируется на радиаторе без дополнительных деталей и уплотнений.
- Перед установкой вентилей трубопровод должен быть очищен от окалины и ржавчины. Системы отопления,трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей.
- Вентиль должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается.
- После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
- Для перекрытия потока достаточно повернуть штоки шаровых кранов на 90° с помощью плоской отвёртки.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Декларация о соответствии до 2023 г. (открыть PDF-файл)
- Технический каталог продукции Uni-Fitt (открыть PDF-файл)
Технические характеристики
| Производитель | Uni-Fitt |
| Модель | 193N |
| Артикул | 193N3300 |
| Тип | узел нижнего подключения радиатора |
| Область применения | системы радиаторного отопления |
| Рабочая среда | вода и растворы гликолей |
| Номинальное давление (PN) | 10 бар |
| Испытательное давление | 15 бар |
| Температура теплоносителя | до +120°C |
| Исполнение | угловой |
| Тип присоединения | резьба |
| Стандарт резьбы | ISO 228 |
| Присоединительный размер резьбы | 3/4" «евроконус» |
| Межосевое расстояние | 50 мм |
| Максимальный момент затяжки гайки | 35 Н·м |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 3 года |
