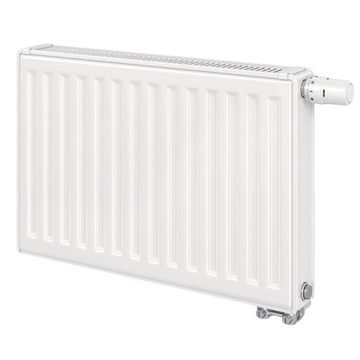

Стальной панельный радиатор Kermi FTV 22 500x400 нижнее правое подключение (арт. FTV220500401R2Y) предназначен для использования в закрытых системах отопления с принудительной циркуляцией с давлением до 10 бар. В качестве теплоносителя можно использовать воду или антифриз с температурой до +110°C и кислотностью pH в пределах 7-9.
Радиаторы "Керми" изготовлены из глубокоштампованных листов низкоуглеродистой холоднокатаной стали толщиной 1,25 мм и выкрашены в белый цвет (RAL 9016). Все стальные детали внутри и снаружи прошли процедуру фосфатирования и двухслойного лакирования.
Радиаторы Kermi серии FTV предназначены для нижнего подключения с правой стороны, для чего служат 2 выхода с резьбой 3/4" под «евроконус». На задней стороне радиатора имеются специальные приваренные пластины. Монтаж рекомендуется производить в заводской упаковке, чтобы не повредить прибор до завершения всех отделочных работ. Кронштейны можно установить двумя способами: на расстоянии 30 или 50 мм.
Радиаторы Kermi типа 22 состоят из двух профилированных нагревательных панелей, по которым циркулирует теплоноситель, и двух конвекционных пластин, снабжённых боковыми накладками и верхней накладкой типа «гриль».
Стальной панельный радиатор Керми FTV 22 500x400 (нижнее подключение) имеет габариты (ВхШхГ) 500 х 400 х 100 мм. Ёмкость радиатора составляет 2,16 л. Тепловая мощность отопительного прибора 772 Вт (при условии t подачи +90°C, t обратки +70°C и t воздуха +20°C) позволяет использовать его для обогрева помещений площадью до 8 м2. Весит изделие 12,7 кг.
Комплектация радиаторов Kermi FTV
- радиатор в фирменной упаковке с петлями для установки;
- верхняя решётка типа «гриль»;
- боковые накладки;
- угловые крепежные консоли с возможностью выбора отступа от стены 30 или 50 мм;
- звукоизоляционные скобы;
- защёлка-держатель;
- кран Маевского (ручной воздухоотводчик);
- заглушки;
- встроенный термостатический вентиль;
- паспорт изделия с гарантийным талоном;
- инструкция по монтажу.
Схема подключения
Документация
Технические характеристики
| Производитель | Kermi |
| Коллекция | FTV |
| Артикул | FTV220500401R2Y |
| Вид | радиатор отопления |
| Вид радиатора | стальной панельный |
| Назначение | для квартиры, для частного дома |
| Область применения | системы автономного отопления с принудительной циркуляцией |
| Вид подключения | нижнее правое |
| Тип | 22 |
| Структура | 2 панели + 2 конвективные пластины |
| Рабочее давление | до 10 бар |
| Испытательное давление | 13 бар |
| Рабочая среда | вода или антифриз |
| Температура теплоносителя | до +110°C |
| Кислотность pH | 7-9 мг/л |
| Жёсткость | до 7 мг/экв.л |
| Максимальное содержание кислорода в теплоносителе | 20 мг/л |
| Тепловая мощность для параметров 90/70/20°C (ΔT=50°C) | 772 Вт |
| Площадь отапливаемого помещения | 8 м2 |
| Цвет | белый (RAL 9016) |
| Количество патрубков подключения | 4 боковых патрубка + 2 нижних патрубка |
| Боковое подсоединение | 1/2" с внутренней резьбой |
| Нижнее подсоединение | 3/4" «евроконус» |
| Облицовка | да |
| Встроенный термостатический клапан | да |
| Кронштейны в комплекте | нет |
| Высота радиатора | 500 мм |
| Ширина радиатора | 400 мм |
| Глубина радиатора | 100 мм |
| Межосевое расстояние | 445 мм |
| Объём теплоносителя | 2,16 л |
| Толщина листа греющей панели | 1,25 мм |
| Расстояние между вертикальными каналами панели | 33,3 мм |
| Вес радиатора | 12,7 кг |
| Страна-родина бренда | Германия |
| Страна производства | Россия |
| Срок службы | 25 лет |
| Официальная гарантия производителя | 10 лет |
