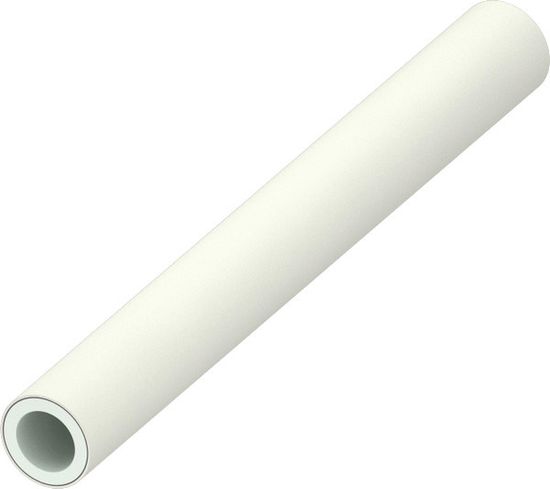

Труба TECE TECEflex 16 мм. универсальная металлополимерная PE-Xc/AL/PE (арт. 7320168)

Труба TECE TECEflex 16 мм. универсальная металлополимерная PE-Xc/Al/PE-RT в бухте 100 м. (7320168) представляет собой сшитую электронно-лучевым методом многослойную полиэтиленовую трубу РЕ-Хс, оснащённую слоем из алюминия для придания механической прочности. Предназначена для примения в системах отопления, водоснабжения и сжатого воздуха с температурой до +95°C и давлением до 10 бар. Структуру трубы можно представить формулой PE-Xc/AL/PE-RT.

Наружный диаметр трубы составляет 17 мм, толщина стенки 2,75 мм, внутренний диаметр трубы 11,6 мм.
1 погонный метр трубы весит 110 г. Форма поставки - бухта 100 метров.

Область применения универсальной трубы TECEFlex

• этажные и квартирные распределительные сети отопления и водоснабжения;
• прокладка в подвалах, стояках и открытая прокладка;
• скрытая прокладка в изоляционном слое;
• подключение радиаторов, в том числе из плинтуса;
• в качестве напольного и стенового отопления.

Преимущества

• универсальность: одна труба для санитарных систем, систем отопления исжатого воздуха;
• простота прокладки благодаря стабильности формы и устойчивости к изгибам;
• коэффициент линейного удлинения близок по значению коэффициенту удлинению металлической трубы;
• устойчивость к коррозии и к воздействию ингибиторов для систем отопления;
• гладкие стенки труб минимизируют потерю давления и образование осадка;
• высокая прочность к износу;
• ударопрочность при низких температурах;
• отсутствие расслоения материала.
• холодная прокладка без предварительного нагрева;
• возможность прокладки в очень узких местах;
• независимый и собственный контроль качества;
• трубы сертифицированы DVGW, TÜV, DIN CERTCO и ГОСТ-Р;

Конструкция унииверсальной трубы TECEFlex

Способ изготовления

Трубы TECEflex изготавливаются из полиэтилена, сшитого электронно-лучевым методом посредством облучения мощным пучком электронов для улучшения механических характеристик. Процесс сшивки представляет собой соединение длинных, свободно лежащих рядом друг с другом молекул полиэтилена в одну большую трехмерную макромолекулу. Длинные цепи молекул полиэтилена жёстко связаны между собой прочными соединениями, что препятствует плавлению полиэтилена. Трубы, сшитые электронно-лучевым методом, маркируются PE-Xc. «РЕ» означает материал — полиэтилен, «Х» — сшивка, индекс «с» описывает тип сшивки.

Сшитые трубы обладают эффектом памяти: после изменения формы материал стремится восстановить свою первоначальную форму. Благодаря эффекту памяти трубы не плавятся под давлением и не меняет форму при растяжении, что делает возможным использование технологии соединения без уплотнительных колец.

Особенности монтажа системы TECEflex

В основе соединений в системе TECEflex лежит технология аксиальной запрессовки, суть которой заключается в запрессовке предварительно расширенной трубы на фитинг с использованием пресс-втулки. Так как фитинг вставляется в предварительно расширенную трубу, то по сравнению с фитингами, в которых используются уплотнительные кольца, соединение отличается большим внутренним диаметром и практически полным отсутствием потерь давления. Эффект герметизации достигается за счёт того, что после запрессовки стенка трубы обжимает фитинг по всей поверхности соединения. При соединении методом аксиальной запрессовки отсутствуют щели или пустоты, в которые может попадать и застаиваться вода, что важно с гигиенической точки зрения.

Если соединение TECEflex не запрессовано, при испытании давлением утечка проявится сразу при заполнении системы. Кроме того, отсутствие запрессовки можно легко распознать визуально, так как в этом случае пресс-втулка свободно посажена на трубе.

Трубы TECEflex диаметром до 20 мм можно изгибать вручную. Применение изгибных пружин не обязательно.

Порядок монтажа

1. Отрежьте трубу с помощью ножниц для резки труб или трубореза.
2. Насадите на конец трубы пресс-втулку соответствующего размера, при этом гладкая сторона пресс-втулки (без внешнего кольца) должна быть направлена на фитинг.
3. Выберите расширительную насадку в соответствии с диаметром трубы и навинтите её на экспандер. Конец трубы до упора насадите на расширительную насадку и расширьте трубу. Расширение труб TECEflex разрешается выполнять только один раз.
4. Насадите трубу TECEflex на фитинг до последнего зубца штуцера. Насаживать фитинг до упора не рекомендуется, так как соответствующая глубина обеспечивается расширением. Маркировка глубины насаживания не требуется.
5. Выберите вилкообразные насадки с маркировкой, соответствующей диаметру трубы, и с помощью штифтов зафиксируйте насадки на ручном пресс-инструменте. Насадите пресс-втулку рукой как можно ближе к концу трубы, поместите фитинг и втулку в вилкообразные насадки. С помощью пресс-инструмента запрессуйте втулку до фитинга. Зазор, оставшийся между фитингом и втулкой (приблизительно 0,5 мм), является характерным и несущественным.

Документация

1. Техническая информация по системе TECEflex (открыть PDF-файл)
2. Система TECEflex - Брошюра (открыть PDF-файл)

Технические характеристики
