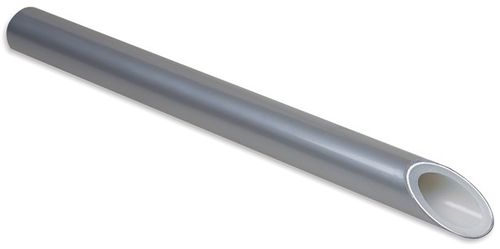

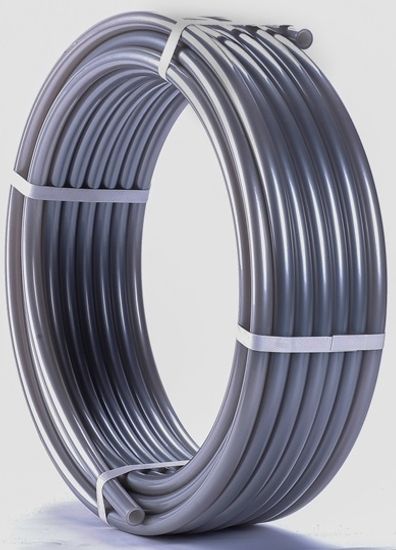

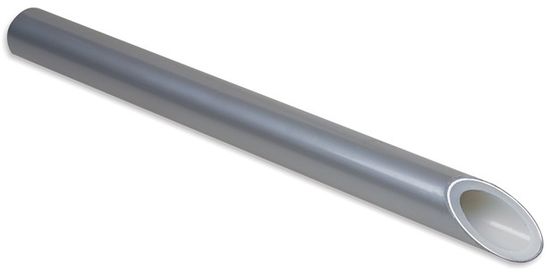

Труба стабильная Rommer 20х2.9 мм. серая PE-Xa/Al/PE-RT в бухте 100 метров (RPS-0001-002029) с барьерным алюминиевым слоем предназначена для систем холодного, горячего водоснабжения и отопления с максимальным давлением до 10 атмосфер.
Указания по эксплуатации
Трубы PE-Xa/Al/PE-RT не допускаются к применению:
- Если температура рабочей жидкости свыше +90°С;
- Если температура аварийная свыше +100°С (ГОСТ 32415-2013);
- Если рабочее давление свыше 10 бар (ГОСТ 32415-2013);
- В помещениях категории «Г» по пожарной опасности (п.1.3. СП 41-102-98), (см. стр. 5);
- В помещениях с источниками теплового излучения, температура поверхности которых превышает +150°С (СП 41-102-98 П.1.3.).

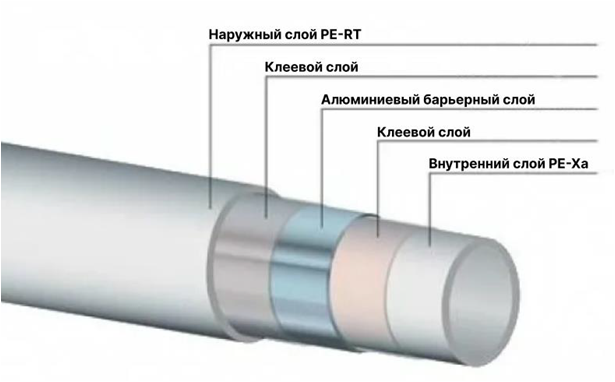

Структура трубы
Внутренний основной «несущий» слой, контактирующий с перемещаемой средой, выполнен из высокопрочного материала – сшитого полиэтилена PE-Xa. Его толщина составляет более 2/3 от полнойтолщины стенки трубы.
Внутренний барьерный (кислородозащитный) слой, выполнен из алюминиевой ленты сваренной встык вольфрамом, в среде инертных газов (технология TIG – Tungsten Inert Gas Welding)
Алюминиевый слой увеличивает прочность трубы, полностью предотвращает диффузию кислорода из окружающего воздуха в перемещаемую по трубопроводу среду, сдерживает линейные расширения полимерных слоев трубы, защищает от внешних воздействий.
Наружный слой выполнен из полиэтилена повышенной термостойкости PE-RT, внешняя поверхность трубы PE-Xa/Al/PE-RT серого цвета.
Преимущества стабильной трубы Роммер
В результате сшивки трубы приобретают принципиально новые уникальные физикохимические свойства, среди которых:
- возможность использования при высоких температурах и давлениях рабочей среды;
- малая шероховатость внутренней поверхности и, как следствие, низкие затраты энергии на перемещение среды и незначительное шумообразование;
- практически полное отсутствие образования отложений на стенках внутри трубы;
- трубы в рабочем диапазоне температур при монтаже и эксплуатации не выделяют в окружающуюсреду токсичные вещества и не оказывают вредного влияния на организм человека при непосредственном контакте;
- стойкость к коррозии и воздействию агрессивных сред;
- инертность к блуждающим токам;
- легкость и простота монтажа;
- возможность замоноличивания в строительные конструкции и стяжку пола;
Указания по монтажу
- Монтаж труб должен осуществляться квалифицированными (сертифицированными) специалистами, прошедшими обучение по трубным системам Rommer;
- При температуре окружающей среды не ниже 0°С (СП 344.1325800.2017), специально предназначенным для этого инструментом;
- Для труб Rommer в качестве соединительных элементов необходимо использовать компрессионные фитинги STOUT типа «Евроконус» и аксиальные фитинги;
- При работе с фитингами STOUT следует руководствоваться указаниями технического паспорта фитингов STOUT и инструкции по монтажу;
- Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0 °С, перед монтажом должны быть выдержаны в течение 24 ч при температуре не ниже 10 °С (СП 344.1325800.2017);
- Не допускаются деформация (сплющивания и перелом) трубы во время монтажа. Участок трубы подвергшейся деформации должен быть удален;
- Прокладку трубы следует проводить, не допуская растягивающих напряжений. Свободные концы труб необходимо закрывать заглушками во избежание попадания внутрь грязи и мусора. Способ прокладки трубопроводов систем отопления должен обеспечивать легкую замену их при ремонте;
- При монтаже системы тёплого пола, заливка бетонным раствором осуществляется только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 3 бара;
- Минимальная высота цементной стяжки раствора над поверхностью трубы должна быть не менее 3 см. от верхнего края трубы. При скрытой прокладке труба PE-Xa должна быть защищена гофротрубой ПНД или теплоизоляцией, кроме напольного отопления;
- Монтаж трубопроводов из полимерных труб должен предусматривать скрытую прокладку: в полу, плинтусах, за экранами, в штробах, шахтах и каналах. Замоноличивание труб без кожуха в строительные конструкции допускается:
В зданиях со сроком службы менее 20 лет;
При расчетном сроке службы труб 40 лет и более. - При скрытой прокладке трубопроводов следует предусматривать люки в местах расположения разборных соединений и арматуры;
- Допускается открытая прокладка в местах, где исключается их механическое, термическое повреждение и прямое воздействие ультрафиолетового излучения на трубы;
- Расстановку неподвижных опор на трубопроводе следует проектировать и производить в строгом соответствии с указаниями (СП 344.1325800.2017);
- Уклоны трубопроводов воды, следует принимать не менее 0,002. Отдельные участки трубопроводов при скорости движения воды в них не менее 0,25 м/с при необходимости допускается прокладывать без уклона (СП 31-106-2002 П. 7.2.5.3);
- Испытание на герметичность необходимо выполнять с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.2 и пункт 7.3.
Документация
- Техпаспорт на трубы Rommer PEXa-Al-PERT (открыть PDF-файл)
- Листовка на трубу стабильную Роммер с алюминиевые барьером (открыть PDF-файл)
Технические характеристики
Производитель | Rommer |
Формула трубы | PE-Xa/Al/PE-RT |
Серия | RPS-0001 |
Артикул | RPS-0001-002029 |
Тип товара | труба |
Материал | сшитый полиэтилен |
Цвет | серый |
Назначение | системы холодного водоснабжения, системы горячего водоснабжения, системы отопления |
Длина трубы в бухте | 100 м |
Наружный диаметр трубы | 20 мм |
Толщина трубы | 2,9 мм |
Номинальное давление (PN) | 10 бар |
Рабочая температура | до +95°C |
Рабочая температура при давлении 10 бар | до +90°C |
Кратковременно допустимая температура | +100°C |
Степень сшивки основного материала | >70% |
Коэффициент температурного расширения | 0,023 мм/(м·К) |
Шероховатость внутренней поверхности | 0,007 мм |
Теплопроводность | 0,43-0,45 Вт/(м·К) |
Кислородопроницаемость | 0 мг/м2 |
Температура воздуха при монтаже | от 0°C |
Минимальный радиус изгиба с пружинной оправкой | 5D |
Группа горючести | Г3 |
Группа воспламеняемости | В3 |
Дымообразующая способность | Д3 |
Класс токсичности продуктов горения | Т2 |
Температура транспортировки и хранения | от -50°C до +50°C |
Страна-родина бренда | Россия |
Страна производства | Китай |
Срок службы | 50 лет |
Официальная гарантия производителя | 5 лет |
