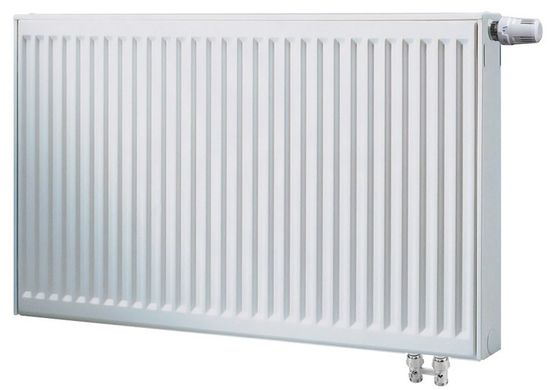

Стальной панельный радиатор Buderus Logatrend VK-Profil 22/500/400 нижнее подключение (арт. 7724115505) применяется в системах отопления жилых, общественных и промышленных зданий, а также для автономного отопления коттеджей. Согласно ГОСТ 31311-2005 опрессовочное давление – 13 бар, рабочее давление – 8,7 бар. В качестве теплоносителя допускается использовать воду и гликолевые смеси до 30% с температурой от +5°C до +120°C, ph 8,3-9,5, жёсткостью 8-15 мг/л, содержанием железа не более 0,5 мг/л.
Радиатор Будерус Логатренд с боковым подключением характеризуется высоким качеством исполнения. Радиатор состоит из 2-х панелей, изготовленных из двух стальных штампованных листов толщиной 1,2 мм, соединенных между собой роликовой контактной высокочастотной сваркой. Радиатор загрунтован и окрашен с горячей сушкой в белый цвет (RAL 9016). 4 этапа антикоррозийной обработки - глубокое обезжиривание, фосфатирование, грунтовка, горячее порошковое распыление – позволяют достичь высокой устойчивости к царапинам и ударам. Энергоэффективность в виде экономии до 5% энергии достигается благодаря специальному встроенному термостатическому клапану Danfoss (эксклюзивно разработанного для BOSCH THERMOTECHNIK).
Радиатор может быть смонтирован любой стороной, так как отсутствуют планки, определяющие заднюю сторону радиатора, что позволяет даже в случае повреждения лакокрасочного покрытия сохранить эстетичный внешний вид прибора. Легкосъёмная решётка позволяет почистить радиатор внутри.
Стальной панельный радиатор Buderus Logatrend VK-Profil 22/500/400 нижнее подключение оснащён 3-мя боковыми присоединительными отверстиями с внутренней резьбой G1/2" и двумя нижними патрубками с наружной резьбой G 3/4". В верхнее правое отверстие вмонтирован корпус встроенного термостата, соединённого транзитнымтеплопроводом с нижними присоединительными патрубками. Радиатор укомплектован также воздухоотводчиком, встроенным во второе верхнее отверстие, и одной глухой пробкой. Нижние патрубки закрыты защитными полиэтиленовыми пробками.
Радиатор Buderus Logatrend VK-Profil 22-500-500 имеет габариты (ВхШхГ) 500 х 500 х 100 мм. Ёмкость радиатора составляет 3,15 л. Тепловая мощность отопительного прибора 876 Вт (при условии t подачи 90°C, t обратки 70°C и t воздуха 20°C) позволяет использовать его для обогрева помещений площадью до 9 м2. Весит изделие 14,1 кг.
Комплектация
- радиатор в упаковке, в сборе с транзитным теплопроводом и корпусом встроенного термостата (с защитным колпачком) и с защитными полиэтиленовыми пробками;
- воздухоотводчик 1/2";
- заглушка 1/2";
- клипсы для фиксации кронштейна - 2 шт.;
- паспорт изделия с гарантийным талоном.
Габариты
Рекомендуемое расстояние от пола - 120 мм.
При монтаже положение точек крепления можно менять, так как переходник можно смещать по горизонтали.
Рекомендуемое количество кронштейнов - 2 шт.
Термостатическая головка в комплект поставки не входит.
Рекомендуемая схема подключения
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Технические характеристики (открыть PDF-файл)
- Сертификат соответствия до 2023 года (открыть PDF-файл)
- Экспертное заключение (открыть PDF-файл)
Технические характеристики
| Производитель | Buderus |
| Коллекция | Logatrend |
| Серия | VK-Profil |
| Артикул | 7724115505 |
| Вид | радиатор отопления |
| Вид радиатора | стальной панельный |
| Назначение | для квартиры, для частного дома |
| Область применения | системы автономного отопления с принудительной циркуляцией |
| Вид подключения | нижнее правое |
| Тип | 22 |
| Структура | 2 панели + 2 конвективные пластины |
| Рабочее давление | до 8,7 бар |
| Испытательное давление | 13 бар |
| Рабочая среда | вода или гликолевая смесь до 30% |
| Температура теплоносителя | от +5°C до +120°C |
| Кислотность pH | от 8,3 до 9,5 |
| Общая жёсткость (СаСО3) | 8-15 мг/л |
| Максимальное содержание кислорода в теплоносителе | 20 мкг/л |
| Допустимое содержание железа (Fe3+) | < 0,5 мг/л |
| Допустимое содержание хлора (CL-) | < 50,0 мг/л |
| Допустимое содержание марганца (Mn2+) | < 0,05 мг/л |
| Допустимое содержание фосфата (P043-) | < 2,0 мг/л |
| Тепловая мощность для параметров 95/85/20°C (ΔT=65°C) | 1070 Вт |
| Тепловая мощность для параметров 90/70/20°C (ΔT=50°C) | 876 Вт |
| Площадь отапливаемого помещения | 9 м2 |
| Цвет | белый (RAL 9016) |
| Количество патрубков подключения | 3 боковых патрубка + 2 нижних патрубка |
| Боковое подсоединение | 1/2" с внутренней резьбой |
| Нижнее подсоединение | 3/4" «евроконус» |
| Облицовка | да |
| Встроенный термостатический клапан | да |
| Кронштейны в комплекте | нет |
| Высота радиатора | 500 мм |
| Ширина радиатора | 500 мм |
| Глубина радиатора | 100 мм |
| Толщина стального листа | 1,2 мм |
| Межосевое расстояние | 450 мм |
| Объём теплоносителя | 3,15 л |
| Вес радиатора | 14,1 кг |
| Страна-родина бренда | Германия |
| Страна производства | Россия |
| Официальная гарантия производителя | 5 лет |
