Панельный стальной радиатор Buderus Logatrend VK-Profil 22/500/1400 нижнее подключение
Заказать звонок

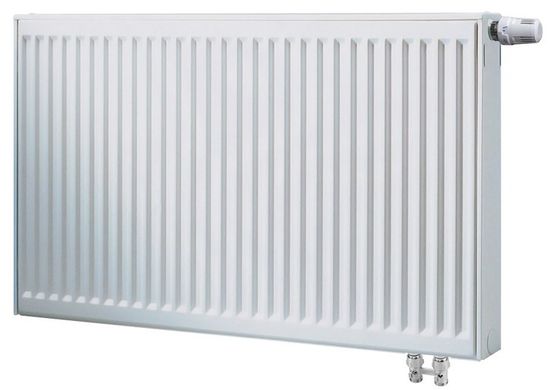

Радиатор Buderus Logatrend VK-Profil 22/500/1400 нижнее подключение

Радиатор Buderus Logatrend VK-Profil 22/500/1400 нижнее подключение
Buderus
Артикул: 7724125514
12 500 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 5 лет

Сумма заказа:
12 500 руб

Стальной панельный радиатор Buderus Logatrend VK-Profil 22/500/1200 нижнее подключение (арт. 7724125514) применяется в системах отопления жилых, общественных и промышленных зданий, а также для автономного отопления коттеджей. Согласно ГОСТ 31311-2005 опрессовочное давление – 13 бар, рабочее давление – 8,7 бар. В качестве теплоносителя допускается использовать воду и гликолевые смеси до 30% с температурой от +5°C до +120°C, ph 8,3-9,5, жёсткостью 8-15 мг/л, содержанием железа не более 0,5 мг/л.

Радиатор Будерус Логатренд с боковым подключением характеризуется высоким качеством исполнения. Радиатор состоит из 2-х панелей, изготовленных из двух стальных штампованных листов толщиной 1,2 мм, соединенных между собой роликовой контактной высокочастотной сваркой. Радиатор загрунтован и окрашен с горячей сушкой в белый цвет (RAL 9016). 4 этапа антикоррозийной обработки - глубокое обезжиривание, фосфатирование, грунтовка, горячее порошковое распыление – позволяют достичь высокой устойчивости к царапинам и ударам. Энергоэффективность в виде экономии до 5% энергии достигается благодаря специальному встроенному термостатическому клапану Danfoss (эксклюзивно разработанного для BOSCH THERMOTECHNIK).

Радиатор может быть смонтирован любой стороной, так как отсутствуют планки, определяющие заднюю сторону радиатора, что позволяет даже в случае повреждения лакокрасочного покрытия сохранить эстетичный внешний вид прибора. Легкосъёмная решётка позволяет почистить радиатор внутри.

Стальной панельный радиатор Buderus Logatrend VK-Profil 22/500/1200 нижнее подключение оснащён 3-мя боковыми присоединительными отверстиями с внутренней резьбой G1/2" и двумя нижними патрубками с наружной резьбой G 3/4". В верхнее правое отверстие вмонтирован корпус встроенного термостата, соединённого транзитнымтеплопроводом с нижними присоединительными патрубками. Радиатор укомплектован также воздухоотводчиком, встроенным во второе верхнее отверстие, и одной глухой пробкой. Нижние патрубки закрыты защитными полиэтиленовыми пробками.

Радиатор Buderus Logatrend VK-Profil 22-500-1400 имеет габариты (ВхШхГ) 500 х 1400 х 100 мм. Ёмкость радиатора составляет 8,82 л. Тепловая мощность отопительного прибора 2452 Вт (при условии t подачи 90°C, t обратки 70°C и t воздуха 20°C) позволяет использовать его для обогрева помещений площадью до 25 м2. Весит изделие 39,48 кг.

Комплектация

  • радиатор в упаковке, в сборе с транзитным теплопроводом и корпусом встроенного термостата (с защитным колпачком) и с защитными полиэтиленовыми пробками;
  • воздухоотводчик 1/2";
  • заглушка 1/2";
  • клипсы для фиксации кронштейна - 2 шт.;
  • паспорт изделия с гарантийным талоном.

Габариты

Рекомендуемое расстояние от пола - 120 мм.
При монтаже положение точек крепления можно менять, так как переходник можно смещать по горизонтали.
Рекомендуемое количество кронштейнов - 2 шт.
Термостатическая головка в комплект поставки не входит.

Рекомендуемая схема подключения

Схема нижнего подключения батареи

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Технические характеристики (открыть PDF-файл)
  3. Сертификат соответствия до 2023 года (открыть PDF-файл)
  4. Экспертное заключение (открыть PDF-файл)

Технические характеристики

ПроизводительBuderus
КоллекцияLogatrend
СерияVK-Profil
Артикул7724125514
Видрадиатор отопления
Вид радиаторастальной панельный
Назначениедля квартиры, для частного дома
Область применениясистемы автономного отопления с принудительной циркуляцией
Вид подключениянижнее правое
Тип22
Структура2 панели + 2 конвективные пластины
Рабочее давлениедо 8,7 бар
Испытательное давление13 бар
Рабочая средавода или гликолевая смесь до 30%
Температура теплоносителяот +5°C до +120°C
Кислотность pHот 8,3 до 9,5
Общая жёсткость (СаСО3)8-15 мг/л
Максимальное содержание кислорода в теплоносителе20 мкг/л
Допустимое содержание железа (Fe3+)< 0,5 мг/л
Допустимое содержание хлора (CL-)< 50,0 мг/л
Допустимое содержание марганца (Mn2+)< 0,05 мг/л
Допустимое содержание фосфата (P043-)< 2,0 мг/л
Тепловая мощность для параметров 95/85/20°C (ΔT=65°C)2996 Вт
Тепловая мощность для параметров 90/70/20°C (ΔT=50°C)2452 Вт
Площадь отапливаемого помещения25 м2
Цветбелый (RAL 9016)
Количество патрубков подключения3 боковых патрубка + 2 нижних патрубка
Боковое подсоединение1/2" с внутренней резьбой
Нижнее подсоединение3/4" «евроконус»
Облицовкада
Встроенный термостатический клапанда
Кронштейны в комплектенет
Высота радиатора500 мм
Ширина радиатора1400 мм
Глубина радиатора100 мм
Толщина стального листа1,2 мм
Межосевое расстояние450 мм
Объём теплоносителя8,82 л
Вес радиатора39,48 кг
Страна-родина брендаГермания
Страна производстваРоссия
Официальная гарантия производителя5 лет
