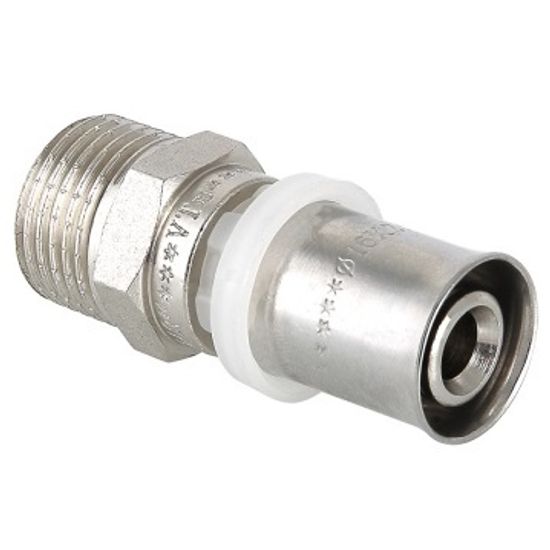

Муфта пресс Valtec 20x1/2" НР с наружной резьбой (VTm.201.N.002004) предназначена для соединения металлопластиковой или РЕХ-трубы с диаметром 20 мм с элементом системы, имеющим внутреннюю резьбу размером 1/2".
Область применения
Пресс-фитинги Valtec серии VTm.200 предназначены для создания неразъёмных соединений трубопроводов из металлополимерных труб, а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.
Условия эксплуатации
Пресс-муфта Валтек рассчитана на применение в системах с рабочим давлением до 10 бар. В качестве рабочей среды допускается использовать воду и растворы гликолей (с концентрацией до 50%). Температура рабочей среды должна находиться в пределах от -30°C до +115°C с допустимым кратковременным аварийным превышением до +130°C.
Пресс-фитинги Valtec можно применять в системах с классами эксплуатации 1, 2, 4, 5, ХВ.
Конструкция пресс-фитингов Valtec
1 – корпус (латунь CW617N); |
Корпус пресс-фитинга Valtec изготавливается из горячештампованной (ГОШ) никелированной латуни марки CW617N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004). На корпусе с помощью пластиковой обоймы-фиксатора закреплена пресс-гильза из нержавеющей стали AISI 304 (соответствует марке 08Х18Н9 по ГОСТ 5632-2014).
В проточках штуцера корпуса расположены два уплотнительных кольца из EPDM (этилен - пропиленового каучука), которые при опрессовке насадкой типа «ТН» располагаются вне зон обжатия, тем самым повышая герметичность соединения при перепадах температуры. Обойма-фиксатор выполняет функцию диэлектрической прокладки, предотвращая возникновение гальванической пары между алюминием и латунью.
Монтажный буртик на пластиковой обойме-фиксаторе служит для точной фиксации пресс-насадки инструмента на соединителе. Монтажный раструб гильзы способствует лёгкому надеванию трубы на штуцер. Прямоугольные «окошки» пластикового фиксатора служат для контроля полноты надевания трубы на штуцер фитинга.
Указания по монтажу прессовых фитингов Валтек
- Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.
- Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.
- Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар).
- Допускается проворот трубы относительно опрессованного фитинга.
Порядок монтажа пресс-фитингов Valtec
- подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску);
- надеть трубу на штуцер соединителя, не повредив уплотнительных колец;
- надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента;
- произвести опрессовку до смыкания губок пресс-насадки;
- повернув инструмент на 30-90° относительно первоначального положения, произвести повторную опрессовку;
- проверить с помощью штангенциркуля диаметр зоны обжатия. Этот диаметр не должен превышать паспортные значения
- в случае превышения табличных значений диаметра зоны обжатия, необходимо произвести повторную опрессовку.
Документация
- Технический паспорт на пресс-соединители Valtec (открыть PDF-файл)
- Отказное письмо в области обязательной сертификации (открыть PDF-файл)
- Свидетельство о государственной регистрации (открыть PDF-файл)
- Пособие по монтажу трубопроводов Valtec (открыть PDF-файл)
- Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб (открыть PDF-файл)
Технические характеристики
Производитель | Valtec |
Серия | VTm.201.N |
Артикул | VTm.201.N.002004 |
Тип | пресс-фитинг |
Вид фитинга | муфта |
Назначение | для труб из сшитого полиэтилена (PEX, PE-RT), для металлопластиковых труб |
Рабочая среда | вода и растворы гликолей (до 50%) |
Рабочее давление | 10 бар |
Температура рабочей среды | от -30°C до +115°C |
Кратковременно допустимая температура | +130°C |
Наружный диаметр трубы | 20 мм |
Размер резьбы | 1/2" |
Способ соединения с трубопроводом | пресс-соединение + трубная резьба |
Тип насадки пресс-инструмента | ТН (по каталогу REMS) |
Усилие обжатия гильзы | не менее 1200 Н |
Вес | 58 г |
Срок службы | 50 лет |
Официальная гарантия производителя | 10 лет |
Страна-родина бренда | Россия |
Страна производства | Италия/Китай |
