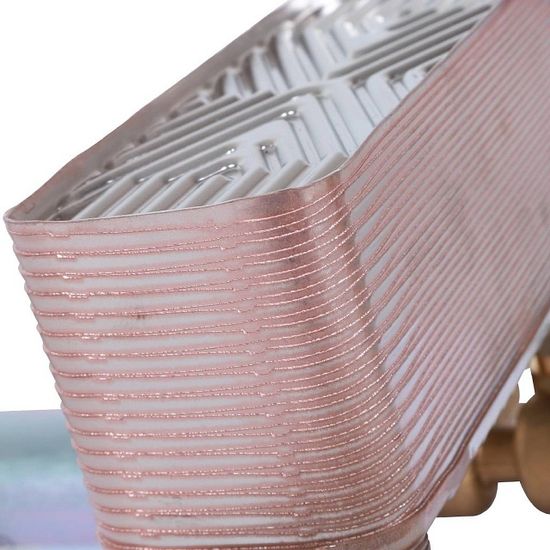

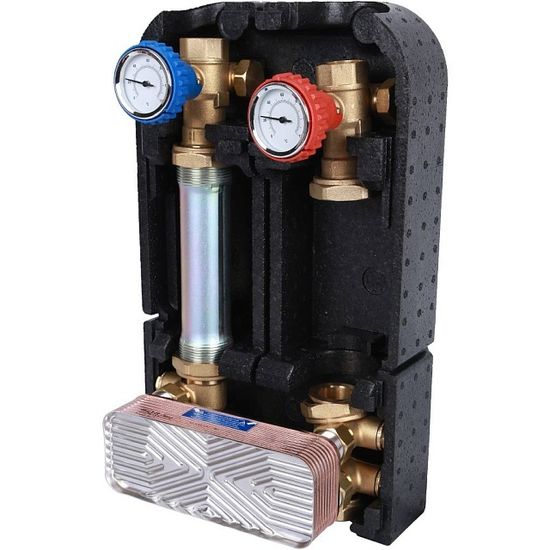

Насосная группа Stout 1" SDG-0038-342501 с теплообменником 34 пластины, без насоса в теплоизоляции

Насосная группа Stout с теплообменником 34 пластины, без насоса в теплоизоляции (SDG-0038-342501) используется для разделения первичного и вторичного контуров, заполненных различными теплоносителями.

Условия эксплуатации групп быстрого монтажа Stout с теплообменником

В качестве теплоносителя допускается применять воду и водные растворы гликолей (до 30%) с рабочей температурой от +5°С до +90°С. Максимально допустимая температура составляет +110°С. Давление не должно превышать 10 бар.

Конструкция

Особенности конструкции

Насосная группа поставляется без насоса. Вы можете присоединить циркуляционнный насос любого производителя с монтажной длиной 180 мм и наружной резьбой 1 1/2" под гайки. Со стороны системы теплопотребления все насосные группы снабжены запорными шаровыми кранами, совмещенными со стрелочными термометрами. На возвратной линии шаровой кран совмещен с обратным клапаном.

Располагаемая разность давлений между патрубками вторичного контура насосной группы определяется как разность между напором насоса при расчетном расходе теплоносителя и гидравлическим сопротивлением вторичного контура. При этом располагаемая разность давлений должна превышать гидравлическое сопротивление контура системы теплопотребления, присоединенного к насосной группе, не менее, чем на 15%.

При выборе насосной группы тепловая мощность теплообменника определяется по параметрам и расходам теплоносителя в контурах теплообменника. Для ориентировочного выбора насосной группы могут использоваться данные, приведенные в таблице ниже.

Примеры применения

Рекомендации по монтажу

• Монтаж насосных групп Stout следует производить в соответствии с требованиями СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016.
• Монтаж насосных групп в трубопроводной системе должен выполняться квалифицированными специалистами.
• Насосные группы должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
• Насосные группы являются изделиями полной заводской готовности и позволяют быстро (до 15 мин.) присоединить их к распределительным коллекторам гидромодуля Stout без использования каких-либо дополнительных фитингов и деталей.
• Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением.
• Для обеспечения возможности выполнения проверок и техобслуживания данного устройства и других компонентов не создавать препятствий для доступа и видимости.
• Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов.
• Для крепления к стене следует использовать специальный универсальный кронштейн. Кронштейн позволяет устанавливать устройства в любом положении при этом, если располагать часы в положении 6 и 9 следует контролировать четкую фиксацию насосной группы.
• Насосная группа с теплообменником поставляется в заводской конфигурации с циркуляционным насосом справа и подачей воды вверх. Допускается реверсивная сборка на месте производства работ. Для этого достаточно заменить линию подачи на линию возврата, а предохранительный клапан – на кран для заполнения/опорожнения, чтобы предохранительный клапан находился на линии подачи; Чтобы электронная часть насоса оставалась внутри теплоизоляции, некоторые модели требуют ее поворота, при этом положение самого насоса не изменяется.

Документация

1. Техпаспорт на насосные группы Stout с теплообменником серии SDG-0038 (открыть PDF-файл)

Технические характеристики

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» - официальный дилер ООО «ТЕРЕМ» по бренду STOUT
