Циркуляционный насос Valtec VRS 25/6EA-180 с частотным регулированием с гайками

Циркуляционный насос Valtec VRS 25/6EA-180 с частотным регулированием с гайками предназначен для создания принудительной циркуляции теплоносителя в открытых и закрытых системах отопления зданий и сооружений любого назначения.

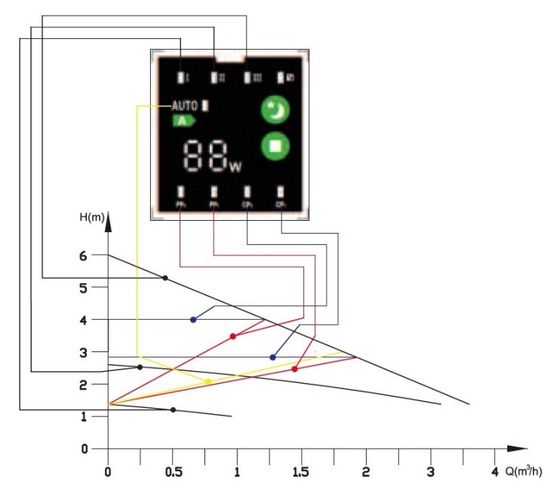

Электронный блок управления электродвигателем обеспечивает возможность задать различные режимы работы (пропорциональный, поддержание постоянного давления, ночное снижение мощности). Блок частотного регулирования насоса позволяет ему автоматически согласовывать мощность на валу крыльчатки с фактическим перепадом давлений, что обеспечивает высокую энергоэффективность насоса.

Условия эксплуатации

В качестве рабочей среды для циркуляционного насоса Valtec VRS-EA можно использовать воду или растворы гликолей с концентрацией до 50%, не содержащие добавки, агрессивные к материалам насоса и нерастворимые механические примеси. Температура теплоносителя не должна превышать +110°C. Максимальное рабочее давление составляет 10 бар.

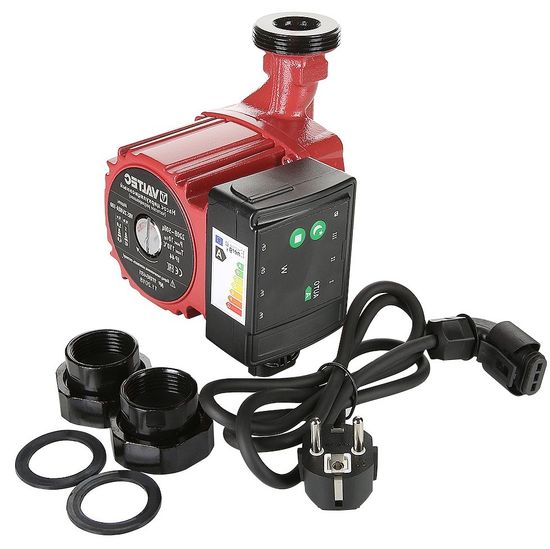

Комплектация

• Энергоэффективный насос Валтек с частотным регулированием
• 2 присоединительные гайки
• 2 прокладки
• Технический паспорт с гарантийным талоном
• Упаковка

Конструкция и материалы циркуляционного насоса Валтек VRS-EA

1. Циркуляционные насосы Valtec VRS.256EA представляют собой моноблочные электронасосы с однофазным электродвигателем, управляемым электронным блоком. Электронный блок может обеспечивать автоматическое регулирование мощности в зависимости от перепада давлений на насосе. Кроме того, возможно переключение на режимы постоянной скорости (режим обычного циркуляционного насоса); пропорциональной мощности и постоянного напора.
2. Конструктивное исполнение «с мокрым ротором» предполагает, что ротор электродвигателя, вал и подшипники при работе насоса смазываются и охлаждаются перекачиваемой жидкостью.
3. Корпус насоса выполнен из чугуна; кожух статора – из алюминиевого сплава; крыльчатка - из полиэфирсульфона (PES).
4. Насосы снабжены устройством защиты от перегрева. При превышении температуры обмотки статора 150°С, отключается электропитание насоса. Последующее включение насоса возможно только после остывания обмотки.
5. Перегрев обмотки свидетельствует о наличии помех в работе насоса (засорение рабочей камеры, «закисание» подшипников, длительная работа на «закрытую задвижку» и т.п.). В случае срабатывания тепловой защииты, до включения насоса необходимо выявить и устранить причину перегрева.

Указания по монтажу

1. Перед установкой насоса система отопления должна быть промыта.
2. Направление движения теплоносителя должно совпадать с направлением стрелки на корпусе насоса.
3. Для увеличения срока службы рекомендуется устанавливать циркуляционный насос в обратную магистраль.
4. Перед насосом рекомендуется устанавливать фильтр механической очистки с размером ячейки 500…800 мкм.
5. Насос следует устанавливать так, чтобы вал двигателя находился в горизонтальном положении.
6. Электродвигатель насоса допустимо поворачивать только при полностью слитом теплоносителе.
7. Не допускается устанавливать насос клеммной коробкой вниз.
8. Насос следует подключать к электросети трёхжильным кабелем с сечением жилы не менее 0,75 мм2. Присоединительные клеммы расположены под крышкой клеммной коробки. Подключение насоса к заземляющему контуру обязательно.
9. В цепи питания насоса должно быть установлено УЗО с током срабатывания не более 30 мА.
10. Клеммная коробка должна быть расположена таким образом, чтобы возможность попадания в неё воды была полностью исключена.
11. Кожух электродвигателя с клеммной коробкой может быть переустановлен в любое удобное положение. Для этого шестигранным ключом отвинчиваются 4 винта крепления кожуха к корпусу насоса. Кожух устанавливается в нужное положение.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Сертификат соответствия Техническому регламенту Таможенного союза (открыть PDF-файл)
3. Декларация о соответствии Техническому регламенту Таможенного союза (открыть PDF-файл)
4. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики
