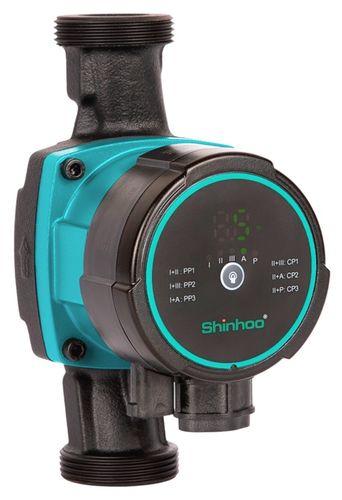

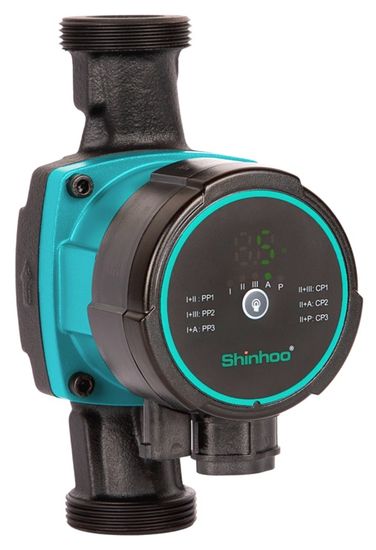

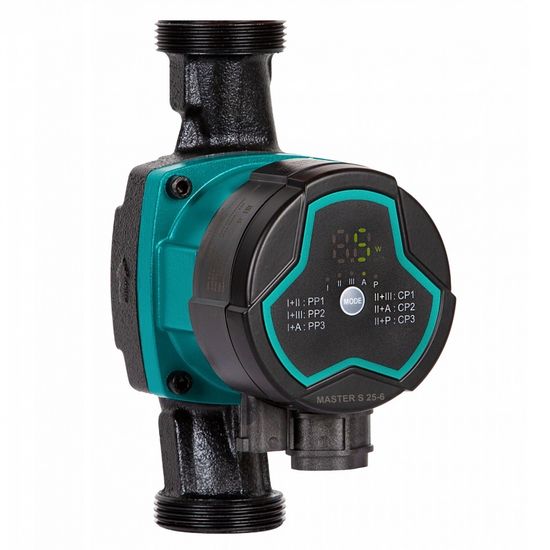

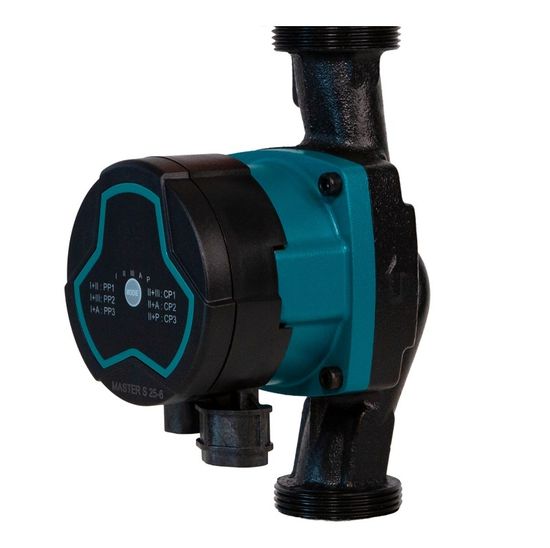

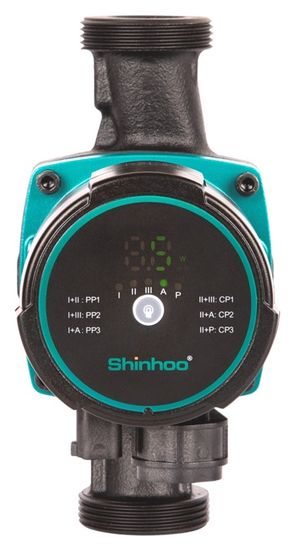

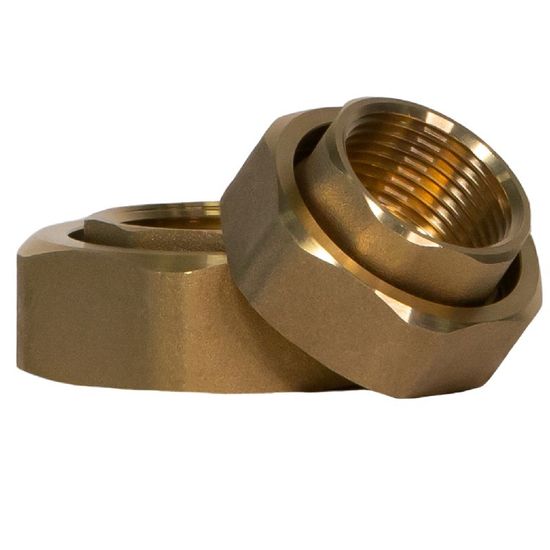

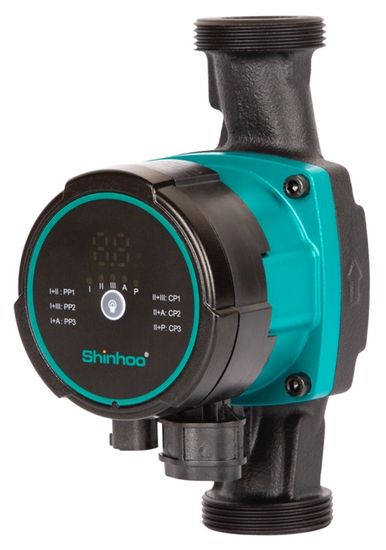

Циркуляционный насос Shinhoo Master S 25-6 180 с гайками энергоэффективный (71111003)

Насос Shinhoo Master S 25-6 180 с гайками (71111003) представляет собой высокоэффективный циркуляционный насос c энергоэффективностью класса «А» (EEI? 0,20). Эта модель предназначена для систем отопления.

Насос снабжён режимом автоматической работы AUTO, а также режимами поддержания пропорционального и постоянного давлений. Также доступно управление и диспетчеризация по сигналу ШИМ.

Принцип работы

Принцип работы насосов Master S основан на повышении давления жидкости, движущейся от входного патрубка к выходному.

Жидкость, пройдя через входной патрубок насоса, попадает во вращающееся рабочее колесо. Под действием центробежных сил скорость жидкости увеличивается.

Растущая кинетическая энергия жидкости преобразуется в повышенное давление на выходном патрубке. Вращение рабочего колеса обеспечивает электродвигатель.

Условия эксплуатации

Циркуляционные насосы Shinhoo серии Master S можно использовать совместно с чистыми невязкими, неагрессивными и невзрывоопасными жидкостями без твёрдых включений или волокон.

Температура перекачиваемой среды должна составлять от -30°C до +110°C. Максимальное рабочее давление PN – 10 бар.

Температура окружающей среды, в которой установлен насос, не должна превышать +70°C.

Водородный показатель pH перекачиваемой жидкости должен быть в пределах 8,2 – 9,5. Минимальное значение зависит от жесткости воды и не должно быть ниже 7,4 при 4° dH (0,712 ммол/л)

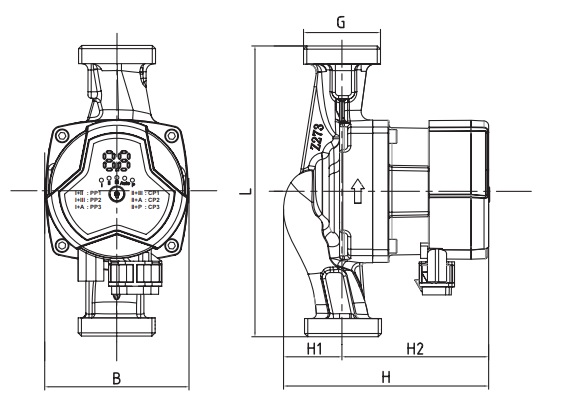

Габариты

Указания по монтажу

• Насосы предназначены для установки внутри помещений без угрозы внешнего или атмосферного воздействия.
• Монтаж насосов необходимо осуществлять в сухих условиях, без угрозы намокания, например, от окружающего оборудования.
• Стрелки на корпусе насоса показывают направление потока жидкости

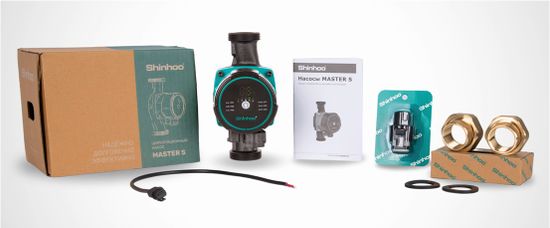

• Перед тем, как насос будет смонтирован в трубопроводе, установите две прокладки, поставляемые с насосом
• Насос всегда должен быть смонтирован так, чтобы вал электродвигателя был расположен горизонтально относительно земли
• Головная часть насоса может быть расположена в любом из четырёх возможных позиций
• Тепловые потери насоса можно снизить, установив на его корпус специальный теплоизолирующий кожух. Теплоизолирующий кожух в комплект поставки насоса не входит.
• Двигатель насосов Master S оснащён встроенной тепловой защитой и не требует установки дополнительной внешней защиты.

Документация

1. Насосы Shinhoo - Каталог продукции (открыть PDF-файл)
2. Паспорт на высокоэнергоэффективные насосы Шинху (открыть PDF-файл)

Технические характеристики
