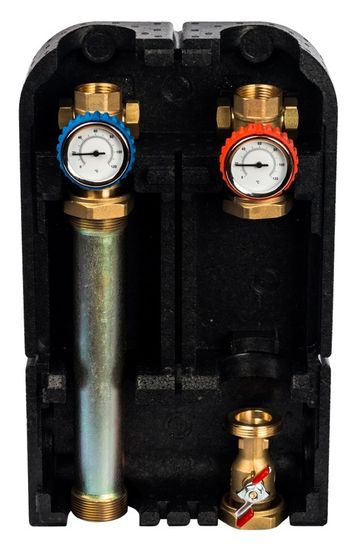

Насосная группа Stout 1" SDG-0001-002501 без насоса (без смесителя) с прямым контуром

Насосная группа Stout 1" SDG-0001-002501 без насоса (без смесителя) с прямым контуром
Stout
Артикул: SDG-0001-002501
10 997 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
10 997 руб

Насосная группа Stout 1" SDG-0001-002501 без насоса без смесителя с прямым контуром предназначена для обеспечения требуемого гидравлического режима в системе отопления с постоянной температурой теплоносителя, а также в контуре нагрева ёмкостных водоподогревателей системы горячего водоснабжения. Применяется для обвязки котлов, обеспечивая принудительную циркуляцию теплоносителя.

Особенности

  • Группа быстрого монтажа Stout SDG-0001-002501 1" без смесителя, без насоса позволяет поменять местами подающую и обратную линии.
  • Может применяться в любом прямом контуре, т.е. контуре, в котором можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая), например, в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции.
  • Поставляется без насоса. Вы можете установить любой циркуляционный насос с монтажной длиной 180 мм и подключением 1 1/2".

Условия эксплуатации групп быстрого монтажа Stout

В качестве теплоносителя допускается применять воду и водные растворы гликолей (до 30%) с рабочей температурой от +5°С до +90°С. Максимально допустимая температура составляет +110°С. Давление не должно превышать 10 бар.

Конструкция насосной группы Стоут SDG-0001-002501

Конструкция насосной группы Стоут SDG-0001-00250

Комплектация группы быстрого монтажа Stout SDG-0001-002501

  • шаровой кран со штуцерами под байпасный перепускной клапан;
  • шаровой кран с обратным клапаном и штуцерами под байпасный перепускной клапан;
  • шаровой кран под насос с накидной гайкой;
  • 2 стрелочных термометра со шкалой температур от 0°С до +120°С;
  • вставка-удлинитель;
  • блочная EPP термоизоляция из пенополиуретана.

Габариты

Габариты

Rp - 1" ВР
G - 1 1/2" НР
L - 247 мм
H - 410 мм
H1 - 375 мм
F - 125 мм
A - 212 мм
N - 180 мм
G насоса - 1 1/2"

Рекомендации по монтажу насосных групп Стаут

  • Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением.
  • Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов;
  • Для крепления к стене следует использовать специальные кронштейны. Прилагаемые к комплекту кронштейны, позволяют выполнять крепление только в вертикальном положении «часы в положении 12».
  • Для установки насосной группы на стену необходимо:

    1. Извлечь группу из изоляции;
    2. С помощью ножа прорезать заднюю изоляцию, чтобы получить отверстия для кронштейна;
    3. Закрепить кронштейн на стене, используя два отверстия;
    4. Вставить группу в изоляцию;
    5. Закрепить группу на кронштейне;
    6. Подсоединить трубопроводы к группе.

Технические характеристики

ПроизводительStout
СерияSDG-0001
АртикулSDG-0001-002501
Категория товаранасосная группа
Назначениеконтуры радиаторного отопления, загрузки бака ГВС или вентиляции
Рабочая средавода или гликолевая смесь до 30%
Температура рабочей средыот +5°С до +90°С
Рабочее давлениедо 10 бар
Подключение контура25 мм (1" ВР)
Подключение котла1 1/2" НР
Монтажная длина насоса180 мм
Подключение насоса1 1/2" с накидной гайкой
Наличие сервопривода в комплектенет
Наличие кронштейнов в комплектеда
Наличие насоса в комплектенет
Исполнениеподающая линия по умолчанию справа
Замена подачи и обраткида
Штуцеры для установки байпасного перепускного клапанаесть
Межосевое расстояние125 мм
Материал фитинговлатунь CW617N, сталь EN 10217
Материал теплоизоляциивспененный полиуретан EPP
Высота410 мм
Ширина247 мм
Глубина212 мм
Шкала термометраот 0°С до +120°С
Плотность материала кожуха60 кг/м3
Диапазон рабочей температуры изоляцииот -5°С до +120°С
Теплопроводность кожуха0,04 Вт/(К·м)
Температура транспортировки и храненияот -20°С до +50°С
Вес3,35 кг
Срок службы10 лет
Официальная гарантия производителя2 года
Страна производстваИталия
