Насосная группа UK 1" Meibes ME 66811 EA (без смесителя) без насоса

Насосная группа UK 1" Meibes ME 66811 EA (без смесителя) без насоса предназначена для подачи теплоносителя, поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.

Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.

Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м вод. ст.

Область применения

Любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего насосная группа Meibes UK 1" без смесителя, без насоса используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции.

Примечание

1) Группа быстрого монтажа Meibes UK 1" без смесителя, без насоса позволяет поменять местами подающую и обратную линии.
2) При установке в группу насосов с "нулевым" напором свыше 6 м. в.ст. требуется подрезать тепоизоляцию по форме насоса. В некоторых случаях необходимо устанавливать расположение клеммной коробки насоса на "9 часов".

Комплектация насосной группы Meibes без смесителя ME 66811 EA

• 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
• 3-ходовой шаровой кран в линии подачи, с рукояткой;
• два термометра со шкалой температур от 0°С до +120°С;
• шаровой кран насоса;
• стабилизатор жёсткости конструкции группы;
• комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
• необходимая арматура и уплотнения;
• труба обратной линии;
• усовершенствованная блочная EPP термоизоляция;
• технический паспорт изделия с иснтрукцией по монтажу.

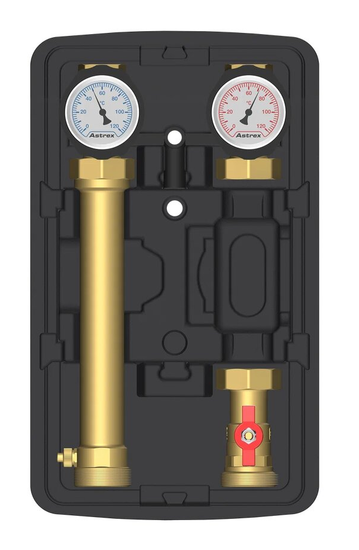

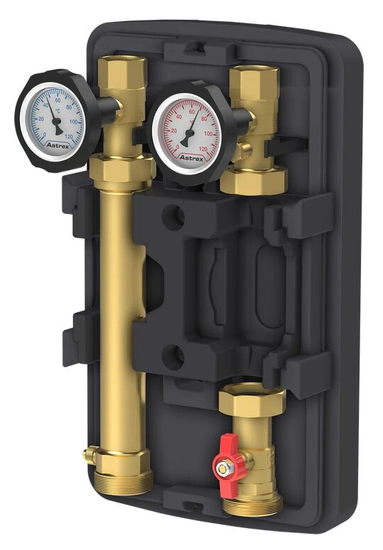

Конструкция группы быстрого монтажа Meibes ME 66811 EA

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - циркуляционный насос (или посадочное место под насос с базой 180 мм);
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 1 1/2".

Рекомендации по монтажу насосной группы Майбес ME 66811 EA

• Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
• Перед запуском проверьте систему на утечки в местах соединений.
• В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
• В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
• При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
• При необходимости можно поменять местами подающую и обратную линии (см. инструкцию).

Документация

1. Каталог Meibes 2019-2020 (открыть PDF-файл)
2. Инструкция по монтажу (открыть PDF-файл)

Технические характеристики
