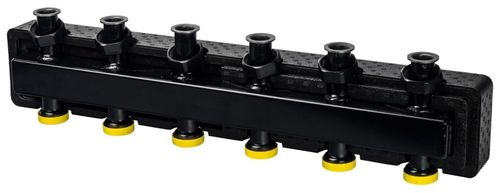

Коллектор Stout 1" на 3-5 отопительных контура SDG-0017-004035 является универсальным и имеет одинаковые количество верхних и нижних патрубков. Коллектор предназначен для пропорционального распределения тепловых потоков теплоносителя температурой от +5°C до +110°C и давлением до 4 бар.
Распределительные коллекторы Стаут серии SDG-0017 представляют собой одну стальную коробчатую трубу прямоугольного сечения, к которой снизу и сверху соосно приварены парные патрубки (входные и выходные). Внутри трубы выполнены фигурные перегородки для разграничения прямого и обратного потоков теплоносителя и организации распределения его между всеми выходными патрубками коллектора. Зигзагообразная форма перегородок позволяет расположить патрубки вдоль одной оси коллектора.
Благодаря защите коллекторов изоляционным материалом, значительно снижаются тепловые потери, снижаются риски получения ожогов при обслуживании системы.

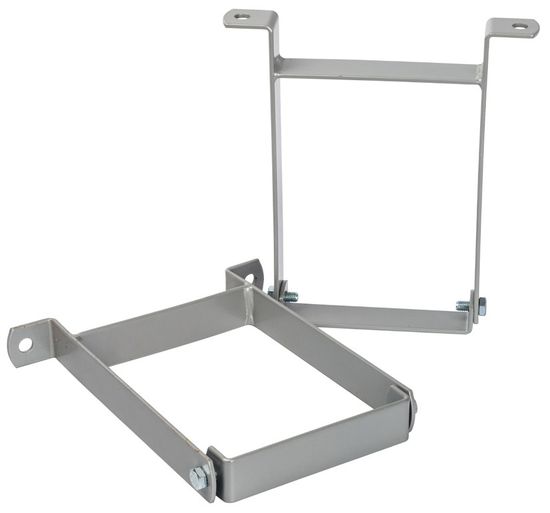

Вне зависимости от конструктивных особенностей, надежность крепления коллекторов к несущим элементам зданий, обеспечивается при помощи кронштейнов, входящих в комплект к каждому коллектору.

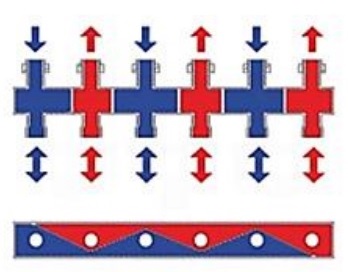

Эскиз изделия
Конструкция
| 1 - Коллектор из стали S235 |

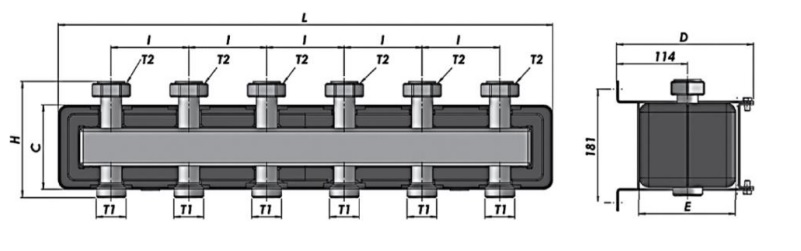

Габариты
| L - 795 мм |
Указания по монтажу и эксплуатации
Распределительный коллектор крепится к стене с помощью штатных кронштейнов, входящих в его комплект. Монтаж выполняется в следующей последовательности:
- Достаньте предварительно собранный распределительный коллектор из коробки.
- Разъедините корпус теплоизоляции.
- Измерьте расстояние между кронштейнами.
- Выполните отверстия в стене и закрепите кронштейны с помощью винтов.
- Смонтируйте стальной коллектор на кронштейны.
- Смонтируйте основной и вторичный контур труб.
- Соедините две половины корпуса теплоизоляции.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0017 |
| Артикул | SDG-0017-004035 |
| Тип | распределительный коллектор |
| Назначение | для систем отопления |
| Рабочая среда | вода и растворы гликолей до 30% |
| Номинальное давление | 4 бара |
| Рабочая температура | от +5°C до +110°C |
| Предельный расход теплоносителя | 3 м3/час |
| Количество контуров | 3-5 |
| Номинальный диаметр DN | 25 мм |
| Присоединение верхних патрубков | G 1 1/2" ВР |
| Присоединение нижних патрубков | G 1 1/2" НР |
| Температура хранения | от -20°C до +50°C |
| Материал коллектора | сталь S235 |
| Материал кожуха | пенополиуретан EPP |
| Плотность материала кожуха ρ | 38 кг/м3 |
| Теплопроводность λ кожуха | 0,022Вт/м·°С |
| Наличие встроенной гидрострелки | нет |
| Материал накидных гаек | латунь CW614N |
| Материал уплотнений | EPDM |
| Материал кронштейнов | сталь |
| Высота | 185 мм |
| Ширина | 795 мм |
| Глубина | 220 мм |
| Вес | 10,85 кг |
| Страна производства | Италия |
| Страна-родина бренда | Италия/Россия |
| Официальная гарантия производителя | 2 года |
