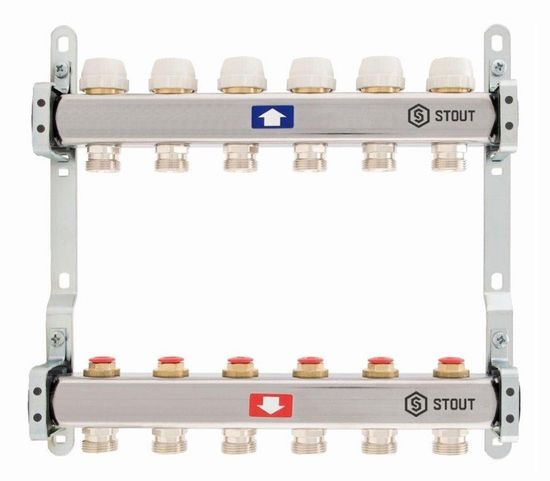

Коллектор Stout 1" x 3/4" на 6 контуров для радиаторного отопления (нерж. сталь) SMS-0922-000006 предназначен для распределения теплоносителя с температурой до 90°С и давлением до 10 бар по 6-и отопительным контурам радиаторного и конвекторного отопления.
Распределительные блоки Stout серии SMS 0922 представляют собой подающие коллекторы с запорно-балансировочными клапанами и обратные коллекторы с терморегуляторами с регулирующим колпачком, смонтированные на цельнометаллических кронштейнах с межосевым расстоянием 211 мм и оснащённые штуцерами "под евроконус". Коллекторы изготовлены из нержавеющей стали AISI 304L.
Конструкция коллекторного блока
| 1 - Кронштейн из оцинкованной стали - 2 шт.; |
Указания по монтажу и эксплуатации
- Коллекторы поставляются для подключения к магистральным трубопроводам слева. Для подключения трубопроводов справа следует демонтировать термометры из вставок коллекторов, снять коллекторы с кронштейнов, поменять местами вставки для термометров вместе с шаровыми кранами и концевые части с воздухоотводчиками и дренажными кранами, установить коллекторы на кронштейны и вставить на место термометры.
- Коллекторные блоки Stout рассчитаны на применение в системах отопления с разводкой из труб PE-Xa/EVOH. Для их присоединения к коллекторам используются компрессионные фитинги типа «Евроконус» с резьбой 3/4".
- Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путём установки его штока в определенную позицию с помощью шестигранного торцевого ключа.
- После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить её от протечек.
- Коллекторные блоки могут устанавливаться свободно на стене или размещаться в коллекторных шкафах.
Настройка балансировочных клапанов
|
|
Документация
- Инструкция по эксплуатации (открыть PDF-файл)
- Технический каталог Stout (открыть PDF-файл)
- Каталог технических решений Stout (открыть PDF-файл)
Технические характеристики
| Производитель | Stout |
| Серия | SMS 0922 |
| Артикул | SMS 0922 000006 |
| Тип | распределительный коллектор |
| Назначение | для радиаторного и конвекторного отопления |
| Количество контуров | 6 |
| Рабочая среда | вода и растворы гликолей |
| Рабочее давление | до 6 бар |
| Рабочая температура | до 80°C |
| Тип регулирования | запорно-балансировочный клапан |
| Материал корпуса | нержавеющая сталь AISI 304L |
| Материал уплотнений | EPDM |
| Подключение подводящей трубы | по умолчанию слева, возможно справа |
| Размер входных и выходных штуцеров | 3/4" НР (EK) |
| Тип уплотнения | EK (евроконус) |
| Межосевое расстояние отводов | 50 мм |
| Межосевое расстояние коллекторов | 211 мм |
| Пропускная способность kvs | 1,1 м3/час |
| Ширина | 512 мм |
| Высота | 349 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
