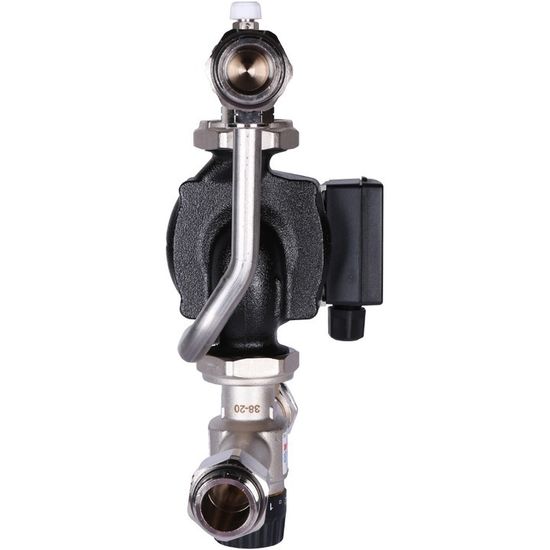

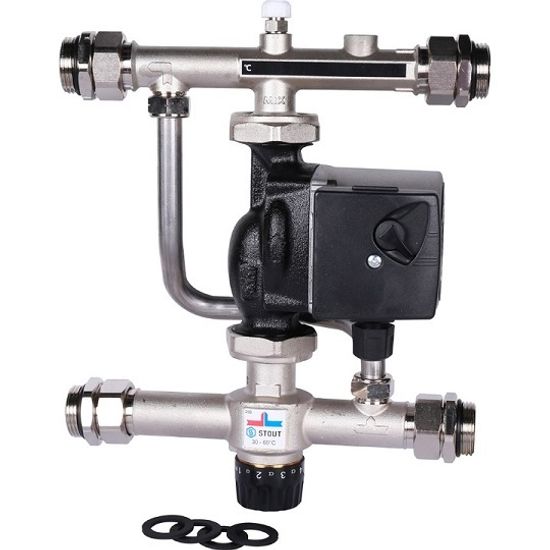

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим клапаном 30-60°C (арт. SDG-0120-007001) предназначен для обеспечения циркуляции в системах радиаторного отопления, а также циркуляции и поддержания температуры подающего теплоносителя в пределах от +30°С до +60°С в системах отопления «тёплый пол».
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +90°C и рабочим давлением до 10 бар.
Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S.

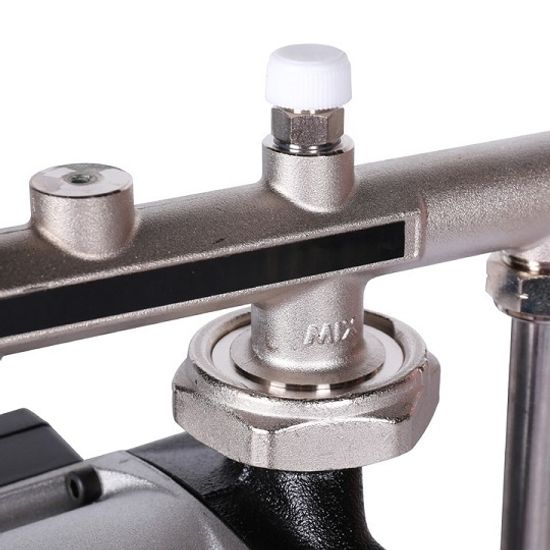

Насосно-смесительный узел оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.
Конструкция
| 1 - насос Grundfos UPSO 25-65/130 (чугун) |

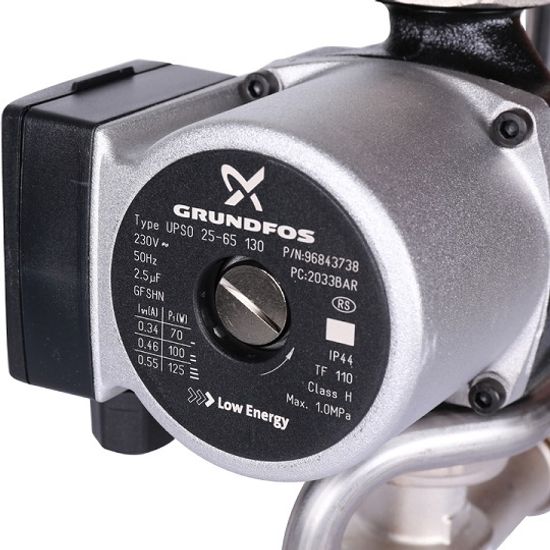

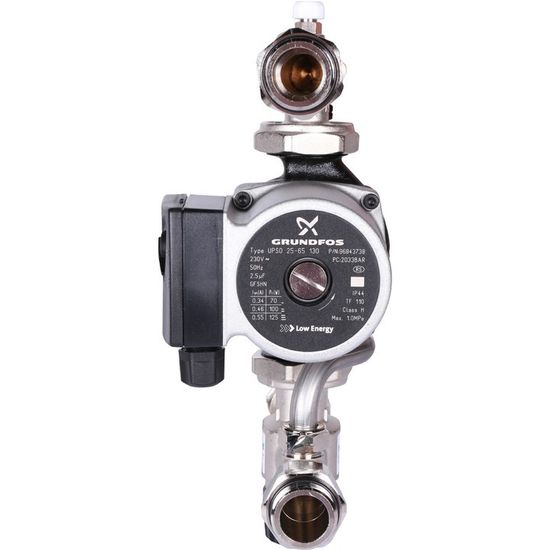

Насос
Насосно-смесительный узел Stout SDG-0120-007001 укомплектован насосом Grundfos UPSO 25-65 130 с монтажным расстоянием 130 мм. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола. Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики. Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.
Перепад давления на насосно-смесительном узле Стаут
Габариты
| L - 260 мм |
Указания по монтажу
- Монтаж и демонтаж насосно-смесительного узла необходимо выполнять на охлажденном контуре, не находящемся под давлением
- Для обеспечения возможности выполнения проверок и техобслуживания насосно-смесительных узлов Стоут и других компонентов не создавать препятствий для доступа и видимости.
- Насосно-смесительный узел Стаут SDG-0120-007001 можно устанавливать в коллекторных шкафах, нишах или подвешивать не стену.
- Насосно-смесительные узлы Stout поставляются в заводской конфигурации в левом исполнении, готовыми для подключения к коллекторам. Допускается реверсивная сборка на месте производства работ, для этого необходимо развернуть группу переориентировав насос, при необходимости необходимо ослабить гайки трубки байпаса для облегчения работы.
- На заводе-изготовителе термостатический клапан насосно-смесительного узла Stout SDG-0120-007001 настраивается на температуру +30°C при этом, температура теплоносителя может регулироваться и блокироваться поворотом рукояти термостатического клапана в диапазоне 30-60°C.
- Насосно-смесительный узел оборудован ручным воздухоотводчиком, который может использоваться на этапе заполнения системы или для удаления скоплений воздуха из системы; Воздухоотводчик рекомендуется использовать при холодной системе.
- При монтаже и эксплуатации насосно-смесительного узла, применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо обязательно провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий»
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0120 |
| Артикул | SDG-0120-007001 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода, растворы гликолей до 30% |
| Номинальное давление | 10 бар |
| Температура рабочей среды в первичном контуре | от +5°C до +90°C |
| Условная пропускная способность клапана Kvs | 3,5 м3/час |
| Диапозон температурной настройки клапана | от +30°С до +60°С |
| Точность регулирования температуры | ±2°С |
| Шкала термометра | от +24°C до +48°C |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Управление | 3-ходовой термостатический клапан |
| Укомлпектован насосом | Grundfos UPSO 25-65 130 |
| Монтажная длина циркуляционного насоса | 130 мм |
| Напор | от 2 до 6,5 м |
| Потребляемая мощность | 70/100/125 Вт |
| Потребление тока I | 0,34/0,46/0,55 A |
| Материал корпуса насооса | чугун |
| Материал рабочего колеса | композит |
| Материал вала насоса | керамика |
| Материал подшипников | керамика |
| Рабочая температура насоса | от +2 до +95°C |
| Вес насоса | 2,4 кг |
| Уровень звукового давления | до 43 дБ(А) |
| Класс защиты | IP44 |
| Класс изоляции | F |
| Межосевое расстояние (L) | 212 мм |
| Вес | 4,198 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
