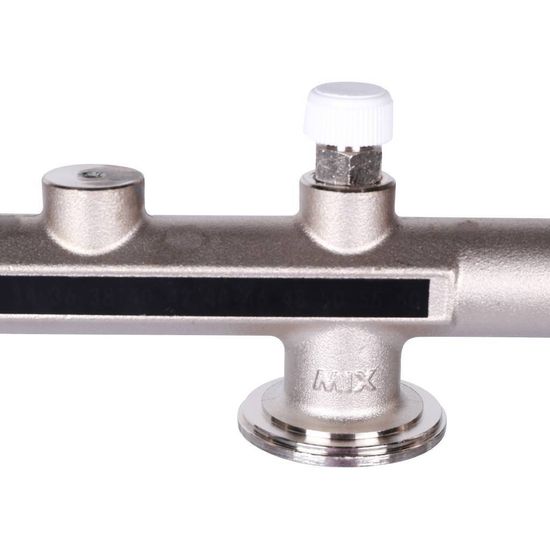

Насосно-смесительный узел Stout без насоса с термостатическим клапаном 30-60°C (арт. SDG-0120-007000) предназначен для обеспечения циркуляции в системах радиаторного отопления, а также циркуляции и поддержания температуры подающего теплоносителя в пределах от +30°С до +60°С в системах отопления «тёплый пол».
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +90°C и рабочим давлением до 10 бар.

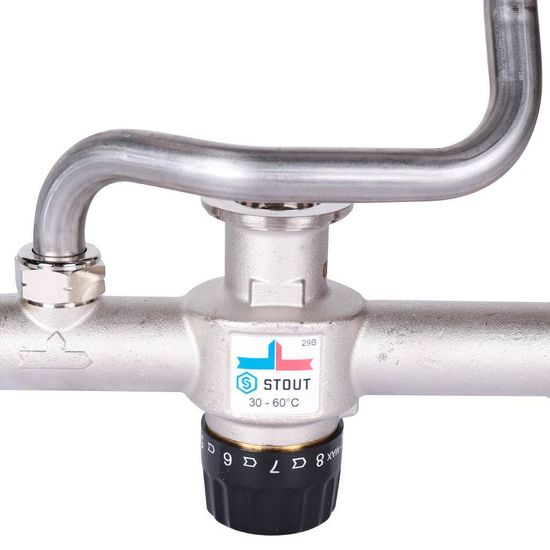

Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S.

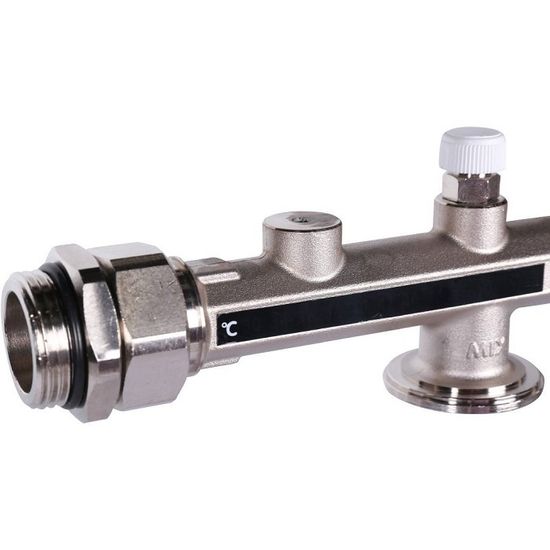

Насосно-смесительный узел оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

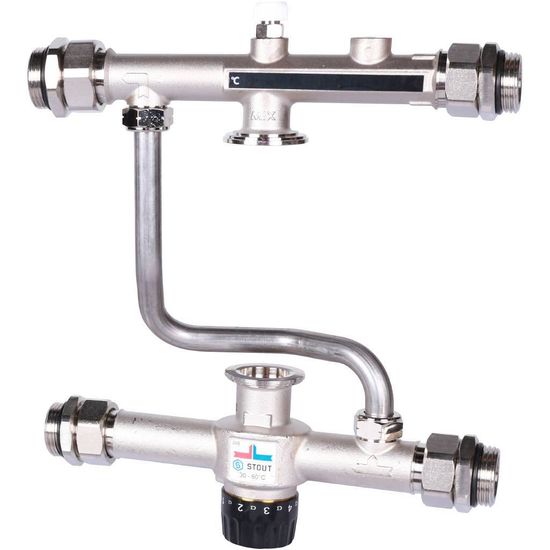

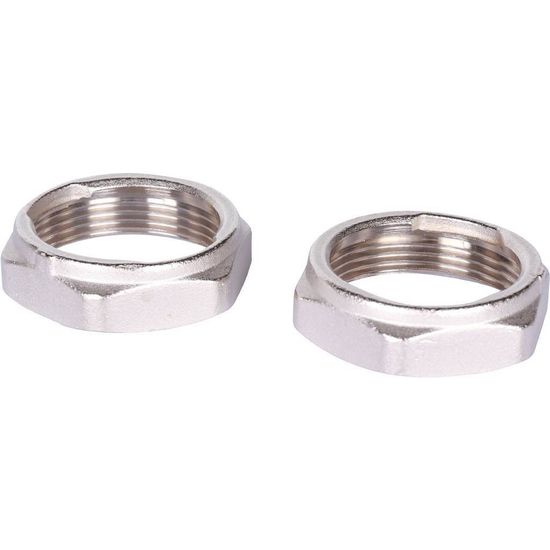

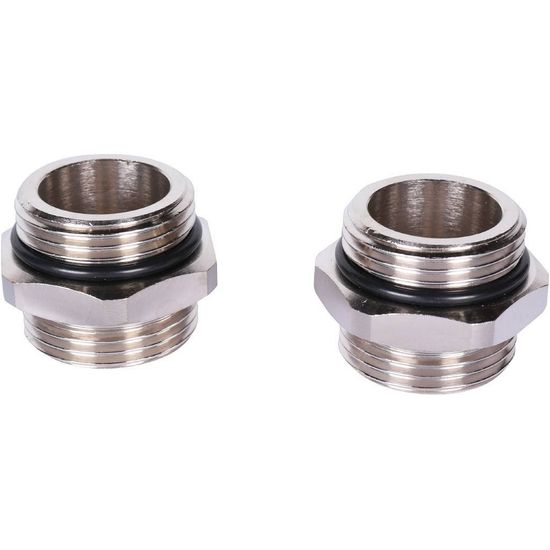

Конструкция
| 2 - 3-х ходовой термостатический смесительный клапан (корпус из латуни CW617N, уплотнения из EPDM) |
Перепад давления на насосно-смесительном узле
Габариты
| L - 260 мм |
Указания по монтажу
- Монтаж и демонтаж насосно-смесительного узла необходимо выполнять на охлажденном контуре, не находящемся под давлением
- Для обеспечения возможности выполнения проверок и техобслуживания насосно-смесительных узлов Стоут и других компонентов не создавать препятствий для доступа и видимости.
- Насосно-смесительный узел Стаут SDG-0120-007000 можно устанавливать в коллекторных шкафах, нишах или подвешивать не стену.
- Насосно-смесительные узлы Stout поставляются в заводской конфигурации в левом исполнении, готовыми для подключения к коллекторам. Допускается реверсивная сборка на месте производства работ, для этого необходимо развернуть группу переориентировав насос, при необходимости необходимо ослабить гайки трубки байпаса для облегчения работы.
- На заводе-изготовителе термостатический клапан насосно-смесительного узла Stout SDG-0120-007000 настраивается на температуру +30°C при этом, температура теплоносителя может регулироваться и блокироваться поворотом рукояти термостатического клапана в диапазоне 30-60°C.
- Насосно-смесительный узел оборудован ручным воздухоотводчиком, который может использоваться на этапе заполнения системы или для удаления скоплений воздуха из системы; Воздухоотводчик рекомендуется использовать при холодной системе.
- При монтаже и эксплуатации насосно-смесительного узла, применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо обязательно провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий»

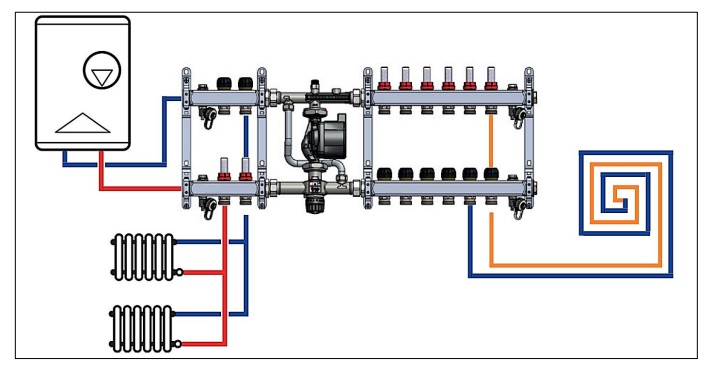

Пример применения
