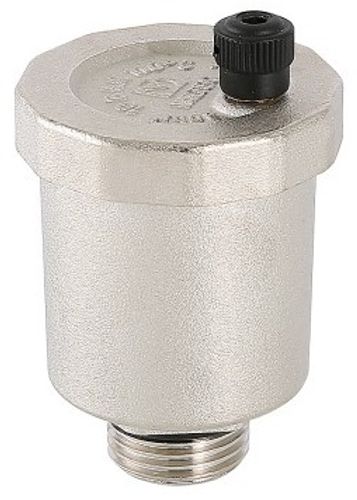

Воздухоотводчик Valtec 1/2" автоматический вертикальный (арт. VT.502.NV.04)

Автоматический вертикальный воздухоотводчик с рычажным механизмом Valtec 1/2" VT.502.NV.04 предназначен для автоматического удаления воздуха и прочих газов из систем водяного отопления, холодного и горячего водоснабжения.

Может использоваться на трубопроводах, транспортирующих воду, этилен- и пропиленгликолевый незамерзающий теплоноситель, другие жидкости, неагрессивные к материалам изделия. Сфера применения: открытые системы отопления, радиаторы, конвекторы и т.д., стояки отопления, горячего и холодного водоснабжения, воздухоотделители.

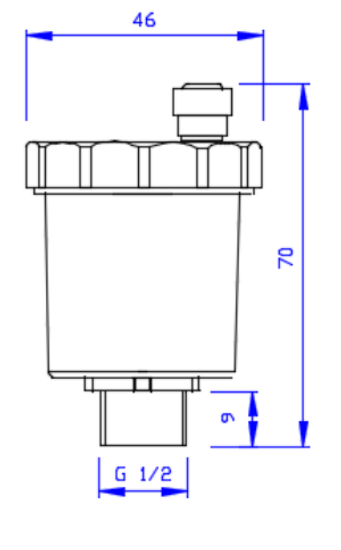

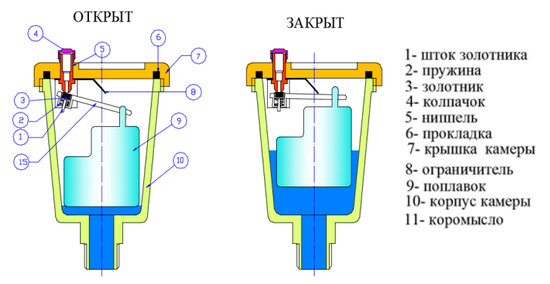

Ремонтопригодный. Конструкция воздухоотводчика – поплавковая, с рычажным исполнительным механизмом. Детали корпуса воздухоотводчика выполнены из качественной сантехнической латуни, никелированы. Материал уплотняющей прокладки – эластомер EPDM, поплавка – полипропилен, пружины – нержавеющая сталь AISI 306, держателя золотника и жиклера – нейлон. Воздухоотводчик допущен к применению в системах с рабочей температурой до 110°С и давлением до 10 бар. Диаметр корпуса воздухоотводчика – 46 мм, присоединения – 1/2" с наружной резьбой. Нормативный срок службы изделия – 30 лет.

Верхнее (вертикальное) расположение выпускного канала расширяет возможности применения воздухоотводчика и упрощает выбор места его установки.

Данная модель менее чувствительна к качеству теплоносителя, по сравнению с обычной, благодаря улучшенной конструкции подпружиненной площадки золотника.

Указания по монтажу

• Воздухоотводчик устанавливается в местах, где возможно скопление воздуха и газов (верхние точки трубопроводов, котлов, коллекторов, нагревательных приборов).
• Для возможности демонтажа воздухоотводчика без опорожнения системы, перед воздухоотводчиком рекомендуется устанавливать отсекающий клапан VT.539. Допускается устанавливать воздухоотводчик без отсекающего клапана.
• Воздухоотводчик следует монтировать строго в вертикальном положении.
• Монтаж воздухоотводчика следует производить при помощи рожкового ключа за шестигранник корпуса, расположенный под колбой. Запрещается производить монтаж с помощью трубного рычажного ключа (КТР), а также захватом за колбу корпуса.
• При хранении, транспортировке и монтаже колпачок воздушного штуцера должен быть закрыт.
• После монтажа система должна быть подвергнута гидравлическому испытанию статическим давлением, в 1,5 раза превышающим расчетное давление в системе.

Указания по эксплуатации

• Техническое обслуживание воздухоотводчика заключается в удалении шлама из колбы, воздушного канала и межвиткового пространства пружины. Техническое обслуживание должно проводиться через каждые 12 месяцев эксплуатации
• Не допускается замораживание рабочей среды в колбе воздухоотводчика.
• При заполнении системы отопления воздухоотводчик должен быть закрыт. Выпуск воздуха в этом случае осуществляется через воздухоспускной штуцер или кран.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
