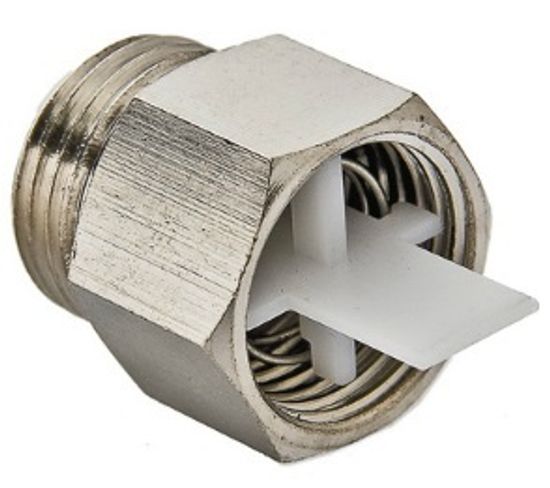

Отсекающий клапан Valtec 1/2" серии VT.539.N обеспечивает возможность установки и демонтажа автоматического воздухоотводчика VT.502 без осушения обслуживаемого трубопровода. Состоит из корпуса, изготовленного из никелированной латуни марки CW617N, пластикового золотника и резинового уплотняющего кольца. В верхнем положении золотник удерживается пружиной из нержавеющей стали. Клапан устанавливается на трубопровод перед воздухоотводчиком.
Клапан предназначен для работы в системе с температурой среды до +110°C. Вес изделия составляет 32 г.

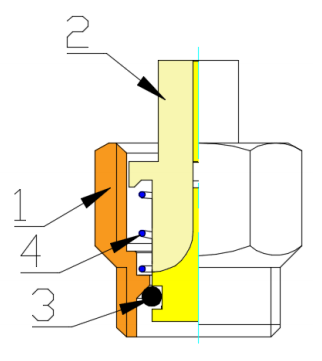

Конструкция отсекающего клапана VT.539.N
| 1 - корпус |
Указания по монтажу и эксплуатации
- Клапан устанавливается непосредственно перед автоматическим воздухоотводчиком.
- Монтаж клапана следует производить при помощи рожкового ключа за шестигранник корпуса. Запрещается производить монтаж с помощью трубного рычажного ключа (КТР).
- Не допускается замораживание рабочей среды в корпусе клапана.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.539.N |
| Артикул | VT.539.N.04 |
| Назначение | демонтаж воздухоотводчика без осушения трубопровода |
| Рабочая среда | вода, этиленгликолевый теплоноситель, пропиленгликолевый теплоноситель газ, не агрессивный к материалам изделия |
| Рабочее давление | до 10 бар |
| Пробное давление | 15 бар |
| Температура рабочей среды | до +110°C |
| Температура окружающей среды | до +60°C |
| Пропускная способность | 3,2 м3/час |
| Резьба присоединительного патрубка | 1/2", наружная/внутренняя |
| Ремонтопригодность | да |
| Материал корпуса | никелированная латунь CW617N |
| Материал штока | PPR-80 |
| Материал золотникового кольца | EPDM Sh70 |
| Материал пружины | нержавеющая сталь AISI 316 |
| L1 (см.схему) | 14,5 мм |
| L2 (см.схему) | 25 мм |
| G1, G2 (см.схему) | 1/2" |
| S (см.схему) | 23 мм |
| Вес | 32 г |
| Средний полный срок службы | 30 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Италия |
