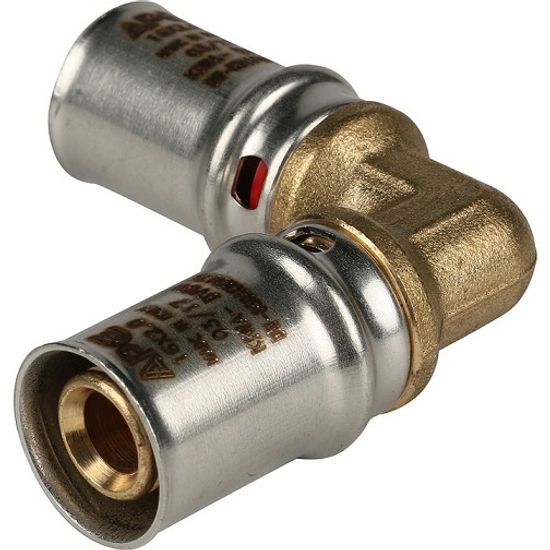

Угольник пресс Stout 16x16 мм (SFP-0009-001616) предназначен для монтажа трубопроводной системы из металлопластиковой трубы Stout PE-Xb/AL/PE-Xb белого цвета. Пресс-соединение выполняется с помощью обжимной гильзы и пресс-клещей и является неразборным. Модификации фитингов безрезьбовых соединений могут размещаться в недоступных местах, в том числе в стяжке пола.
Угольник прессовой Stout 16x16 мм равнопроходной (SFP-0009-001616) служит для соединения двух отрезков трубы с диаметром 16 мм с поворотом трубопроовода на 90 градусов в системах из металлопластиковых труб Stout.
Материалы
Прессовые углы Stout равнопроходные для металлопластиковых труб изготавливаются из горячештампованых заготовок и латунных прутков. Состав латуни CW617N (UNI EN 12165) CuZn40Pb2, что соответствует стандарту DIN EN 12449.
Пресс-угольник Стаут 16 мм производится методом горячей штамовки с последующей механической обработкой. Пресс-фитинги Stout являются неразборными, надёжными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации.
Конструкция прессовых фитингов Stout
| Соединение пресс-фитинга Stout состоит из 4-х элементов. Хвостовик корпуса (1) из латуни CW617N, оснащёный эластичными уплотнительными кольцами (2) из EPDM, шайбой из полиэтилена (3) и обжимной гильзой (4) из стали AISI 304 вставляется в присоединяемую металлополимерную трубу. Гильза обжимается на хвостовике поверх трубы с помощью специального инструмента, образуя неразборное герметичное соединение фитинга с трубой. |
Условия эксплуатации фитингов прессовых Stout
Пресс-фитинги Stout для металлопластиковых труб могут использоваться совместно с водой и водными растворами гликолей с концентрацией до 30%. Рабочее давление в системе не должно превышать 16 бар. Температура рабочей среды может составлять от -25°C до +120°C.
Указания по монтажу пресс-фитингов Стаут
- Пресс-фитинги, за исключением модификаций с резьбовыми штуцерами, являются надежным неразборным соединением. Их можно размещать в недоступных местах, в том числе при подготовке пола.
- Пресс-фитинги, имеющие резьбовое соединение, должны размещаться в доступных для ревизии местах. Замоноличивать пресс-фитинги с резьбой в конструкции пола и стен строго запрещено.
- При прокладке трубопровода расстояние между соседними фитингами должно быть не менее 70 мм (для труб 16, 20, 25 мм) или 80 мм (для труб 32 мм). Также следует соблюдать зазоры между трубами, стеной и полом для свободного оперирования обжимным инструментом.
- Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающем рабочее, но не менее 6 бар.
- При монтаже и эксплуатации пресс-фитингов, применение рычажных газовых ключей категорически запрещено.
Порядок монтажа
 | 1. Обрежьте трубу перпендикулярно её оси с помощью ножниц или трубореза. |
 | 2. Откалибруйте конец трубы внутри развёрткой (калибратором). |
 | 3. Нанесите внутрь трубы силиконовую смазку. |
 | 4. Вставьте трубу в обжимную гильзу до упора так, чтобы её край был виден в контрольном отверстии гильзы. |
 | 5. Выполните обжатие гильзы, используя специальные ручные или электрические пресс-клещи со сменными губками типа ТН, H, B и размером, соответствующим диаметру обжимаемой трубы. Для этого наденьте клещи на обжимную гильзу так, чтобы они располагались строго перпендикулярно оси трубы и кольцевой выступ гильзы лёг в выемку губок клещей. Затем необходимо однократно с некоторым усилием сжать клещи (или включить привод электрических клещей) до полного смыкания губок. |
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SFP-0009 |
| Артикул | SFP-0009-001616 |
| Тип | пресс-фитинги для металлопластиковых труб |
| Тип фитинга | угольник |
| Назначение | для металлопластиковых труб |
| Область применения | системы отопления, водоснабжения и охлаждения |
| Рабочая среда | вода и растворы гликолей до 30% |
| Способ соединения с трубопроводом | обжатие пресс-клещами |
| Диаметр трубопровода | 16 мм |
| Материал корпуса фитинга | латунь CW617N |
| Рабочее давление | 16 бар |
| Температура рабочей среды | от -25°C до +120°C |
| Температура транспортировки и хранения | от -50°C до +50°C |
| Длина | 45,5 мм |
| Высота | 45,5 мм |
| Вес | 84 г |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
