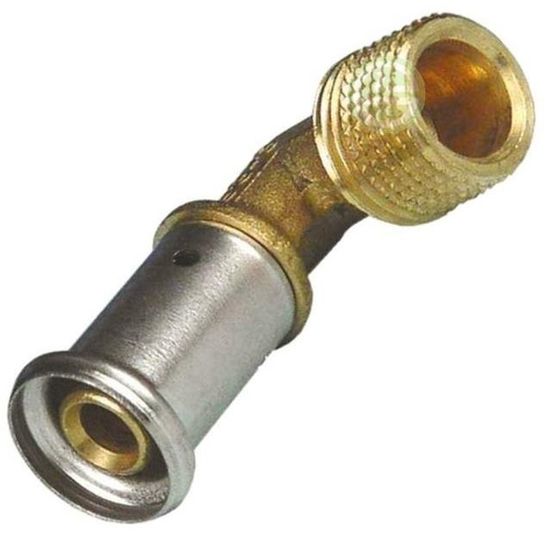

Пресс-угольник Henco 20х3/4" НР с наружной резьбой (арт. 5P-2005) предназначен для создания пресс-соединений на металлопластиковых трубопроводах.
Актуальную линейку фитингов отличает компактность и лёгкость. Покрытие фитинга из олова (лужение) является более экологичным по сравнению с хромированием и никелировкой и соответствует новейшим стандартам Евросоюза. Также лужёные фитинги имеют большие преимущества в отношении коррозии. Пресс-фитинги Henco обладают функцией детекции протечки воды: фитинг, который не обжали при монтаже, сигнализирует об отсутствии обжатия протечкой при опрессовке системы с давлением всего 0,5 бар. Это снижает риск дорогостояющих аварий на трубопроводах. Пресс-фитинги предназначены для эксплуатации при температуре до +95°C с допустимым кратковременным превышением до +110°C. Допустимое давление при максимальной температуре составляет 10 бар.
Конструкция
Корпус фитинга изготовлен из лужёной (т.е. покрытой оловом) устойчивой к потере цинка латуни CW617N. Оловянное покрытие образует барьер между водой и латунью. Фитинг имеет защитное пластмассовое кольцо, которое исключает прямой гальванический контакт между алюминием трубы и латунным фитингом. Фитинг имеет уплотнительные кольца из EPDM и уплотнительную втулку из RVS с тремя смотровыми окнами. Для предотвращения ошибок при сборке размеры и тип пресс-профиля, который может быть обжат, обозначены на втулках из RVS.
Обнаружение утечки
| Луженые латунные пресс-фитинги HENCO имеют такую конструкцию, что они немедленно дают течь, если фитинг не был обжат при сборке. Обжатие фитинга выполняет две функции: оно уплотняет уплотнительное кольцо и крепит фитинг на трубе. Если фитинг не был обжат, то он протечет, когда давление в системе составит 0,5 бара. Это позволяет заблаговременно обнаружить ошибки (во время необходимого обжатия системы труб) и позволяет избежать ущерба, нанесенного протечкой. |
Порядок монтажа пресс-фитингов Henco
Документация
Технические характеристики
| Производитель | HENCO |
| Серия | 5P |
| Артикул | 5P-2005 |
| Тип | Пресс-угол |
| Область применения | холодное водоснабжение горячее водоснабжение напольное отопление радиаторное отопление отопление |
| Среда | вода, неагрессивные жидкости, масло, сжатый воздух |
| Материал корпуса | латунь CW617N |
| Покрытие | олово |
| Материал гильзы | нержавеющая сталь AISI 304 |
| Материал прокладки | эластомер EPDM |
| Температура рабочей среды | от 0°C до +95°C |
| Рабочее давление | до 10 бар |
| Тип насадок | профили BE и TH |
| Диаметр трубы | 20 мм |
| Официальная гарантия производителя | 10 лет |
| Страна производства | Бельгия |
| Страна-родина бренда | Бельгия |
