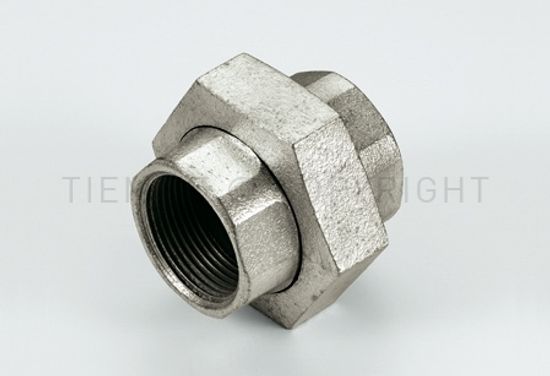

Разъёмное соединение американка Tiemme 3/4"x3/4" ВР/ВР с конусным уплотнением никелированное 1500368

Разъёмное соединение американка Tiemme 3/4"x3/4" ВР/ВР с конусным уплотнением никелированное 1500368 предназначено для соединения стальных труб при монтаже трубопроводной сети в единую систему. Американка Tiemme позволяет смонтировать разъёмное соединение на трубопроводе, что позволят осуществлять его ремонт или частичную разборку без демонтажа всей системы.

Конструкция

Американка Tiemme 1500368 снабжена внутренней резьбой размером 3/4"x3/4".

Область применения резьбовых латунных фитингов Tiemme

Резьбовые латунные фитинги Tiemme предназначены для применения в системах отопления, горячего и холодного водоснабжения, а также для транспортировки жидкостей и газов, неагрессивных к материалам фитингов Тиемме.

Условия эксплуатации латунных разъёмных соединений Tiemme

Латунные американки Tiemme серии 1557N с коническим уплотнением никелированные могут использоваться совместно с водой, растворами гликолей (с концентрацией до 50%), маслом, сжатым воздухом и жидкостями, неагрессивными к материалам фитинга. Рабочее давление в системе может составлять до 10 бар. Температура рабочей среды должна находиться в диапазоне от -20°C до +110°C.

Способ изготовления

Резьбовые латунные фитинги Tiemme изготавливаются методом горячей штамповки из сантехнической латуни марки CW617N. Высокотехнологичная обработка внутренних и наружных поверхностей снижает риск зарастания системы и повышает антикоррозийные свойства фитинга. Никелевое покрытие делает фитинги более прочными и предотвращает возникновение коррозии.

В резьбовых разъёмных фитингах Tiemme с уплотнениями используется нитрильный каучук NBR, выдерживающий температуры до +110°С и позволяющий работать с фитингами при давлениях до 10 бар. Уплотнения устойчивы к истиранию в момент монтажа фитинга, противостоят агрессивному воздействию перекачиваемой среды, обеспечивает надёжное и герметичное соединение на протяжении всего срока эксплуатации - 50 лет с момента установки.

Преимущества резьбовых латунных фитингов Tiemme

• отличные прочностные характеристики позволяют фитингам выдерживать давление до 30 бар;
• строгий контроль геометрии фитингов со стороны производителя;
• высокий уровень герметичности;
• простота монтажа - не требуется специальных дорогостоящих инструментов;
• длительный срок эксплуатации.

Указания по монтажу резьбовых латунных фитингов Tiemme

• Резьбовые фитинги Tiemme недопустимо замоноличивать в конструкции пола и стен.
• В качестве уплотнения между фитингом Tiemme и трубопроводом должны использоваться материалы, соответствующие техническим параметрм системы. Во избежание возможных поломок, вызванных избыточным зажимом, необходимо не допускать избыточного количества уплотнительных материалов, применяемых в соединении.
• При монтаже и эксплуатации латунных резьбовых фитингов Tiemme применение рычажных газовых ключей категорически запрещено!
• Отклонение соосности соединяемых трубопроводов не должны превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
• Готовый трубопровод необходимо проверить на герметичность при испытательном давлении с соблюдением правил СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».
