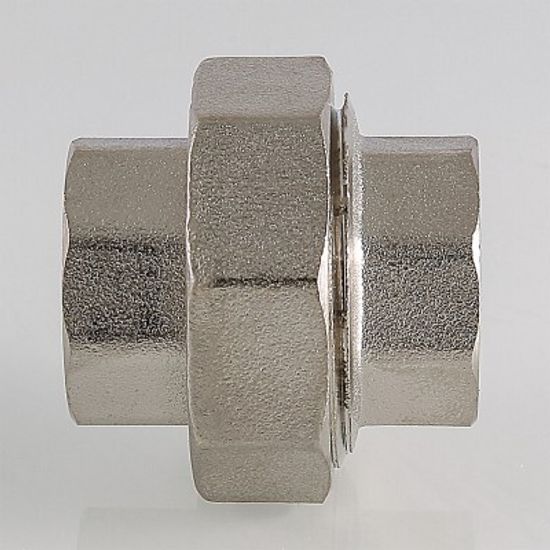

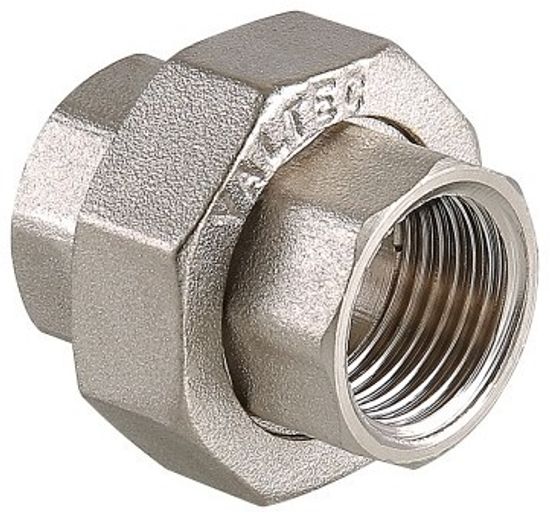

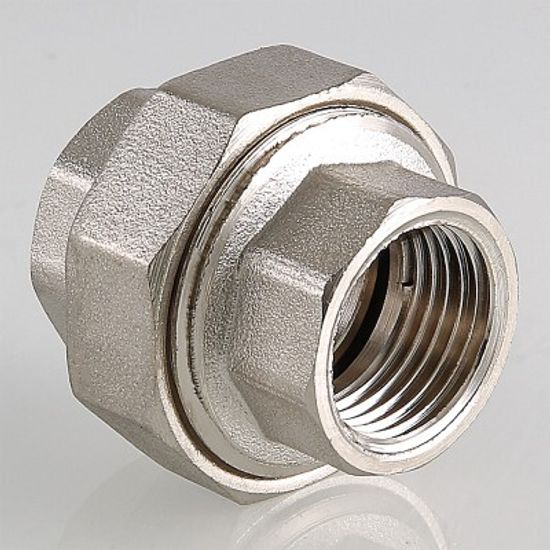

Латунная никелированная разъемная муфта Valtec VTr.340.N.0005 позволяет смонтировать разъёмное соединение на трубопроводе, что позволит проводить ремонт или частичную его разборку без демонтажа системы. Соединение частей муфты осуществляется с помощью накидной гайки. Резьба – внутренняя/внутренняя, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226), совместима также с наружной конической трубной резьбой по ГОСТу 6211 (ISO R7). Уплотнительное кольцо выполнено из синтетического каучука EPDM. Гайку следует накручивать с приложением момента не более 30 H·м. Диаметр резьбы 3/4".
Вес изделия составляет 193 г.
Указания по монтажу и эксплуатации
- При монтаже разъёмных сгонов должен использоваться специальный сгонный ключ.
- При монтаже фитингов запрещается прикладывать к ним крутящие моменты, превышающие максимально допустимые значения.
- По окончании монтажа система должна быть испытана гидростатическим давлением, в 1,5 раз превышающем расчетное рабочее давление.
- Накидные гайки необходимо подтягивать не реже, чем 1 раз в 6 месяцев.
- При появлении течи из-под накидной гайки следует проверить целостность уплотнительного кольца. В случае его растрескивания или разрыва кольцо следует заменить.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Свидетельство о госрегистрации (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VTr.340.N |
| Артикул | VTr.340.N.0005 |
| Тип фитинга | муфта разъемная |
| Резьба | внутренняя |
| Размер резьбы | 3/4" |
| Материал корпуса | латунь СW617N |
| Материал гальванопокрытия | никель |
| Материал уплотнителя | EPDM |
| Температура рабочей среды | до 120°C |
| Предельный крутящий момент для резьбы 3/4" | 40 Н·м |
| Предельный крутящий момент (накидная гайка) 3/4" | 28 Н·м |

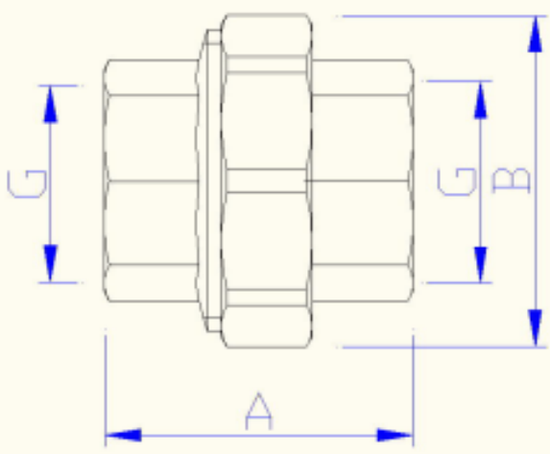

| A (см.схему) | 40 мм |
| B (см.схему) | 46 мм |
| Вес | 193 г |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Италия |
