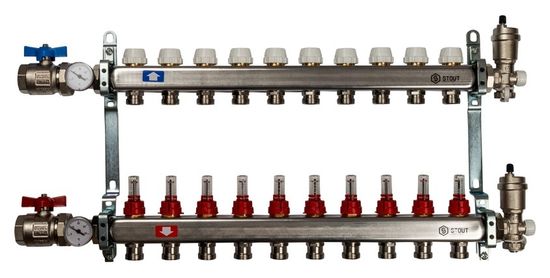

Коллектор Stout 1" x 3/4" на 10 контуров с расходомерами в сборе (нерж. сталь) SMS-0907-000010 предназначен для распределения теплоносителя с температурой до +70°С и давлением до 6 бар по 10-и отопительным контурам систем тёплого пола. Распределительные блоки Stout серии SMS 0907 представляют собой подающие коллекторы с балансировочными расходомерами и обратные коллекторы с терморегуляторами, смонтированные на кронштейнах, оснащённые штуцерами "под евроконус". Помимо этого блоки укомплектованы двумя шаровыми кранами с "американкой", двумя вставками со стрелочным термометром, двумя автоматическими воздухоотводчиками и дренажными кранами.
Конструкция коллекторного блока
| 1 - Шаровой кран с разъёмным соединением |
Указания по монтажу и эксплуатации
- Коллекторы поставляются для подключения к магистральным трубопроводам слева. Для подключения трубопроводов справа следует демонтировать термометры из вставок коллекторов, снять коллекторы с кронштейнов, поменять местами вставки для термометров вместе с шаровыми кранами и концевые части с воздухоотводчиками и дренажными кранами, установить коллекторы на кронштейны и вставить на место термометры.
- Коллекторные блоки Stout рассчитаны на применение в системах отопления с разводкой из труб PE-Xa/EVOH. Для их присоединения к коллекторам используются компрессионные фитинги типа «Евроконус» с резьбой 3/4".
- Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путём установки его штока в определенную позицию с помощью шестигранного торцевого ключа.
- После монтажа обязательно проведите испытание герметичности системы - это позволит обезопасить её от протечек.
- Коллекторные блоки могут устанавливаться свободно на стене или размещаться в коллекторных шкафах.
Настройка расходомеров
- При выполнении работ по настройке расходомеров не допускается использовать какой-либо инструмент, кроме отвёртки, прилагать к деталям расходомера изгибающие усилия и вращать стакан расходомера.
- Снините красное защитное кольцо с настроечной гайки расходомера, осторожно поддев егоотверткой.
- Вращайте рукой настроечную гайку, наблюдая за перемещением диска-указателя в смотровомстакане расходомера относительно шкалы расхода в л/мин. При правильной настройке указательдолжен находиться на уровне значения расчётного расхода.
- Установите защитное кольцо обратно, надавив на него до щелчка.
- Опломбируйте защитное кольцо, продев проволоку через пломбировочные отверстия.
Документация
- Инструкция по эксплуатации (открыть PDF-файл)
- Технический каталог Stout (открыть PDF-файл)
- Каталог технических решений Stout (открыть PDF-файл)
Технические характеристики
| Производитель | Stout |
| Серия | SMS 0907 |
| Артикул | SMS 0907 000010 |
| Тип | распределительный коллектор |
| Назначение | для системы «тёплый пол» |
| Количество контуров | 10 |
| Рабочая среда | вода и растворы гликолей |
| Рабочее давление | до 6 бар |
| Рабочая температура | до 70°C |
| Тип регулирования | расходомер |
| Диапазон настройки расхода | от 0 до 5 л/мин |
| Точность измерения расходомера | ±10% |
| Материал корпуса | нержавеющая сталь AISI 304L |
| Материал уплотнений | EPDM |
| Подключение подводящей трубы | по умолчанию слева, возможно справа |
| Размер входных и выходных штуцеров | 3/4" НР (EK) |
| Тип уплотнения | EK (евроконус) |
| Межосевое расстояние отводов | 50 мм |
| Межосевое расстояние коллекторов | 211 мм |
| Пропускная способность kvs | 1,1 м3/час |
| Ширина | 712 мм |
| Высота | 349 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
