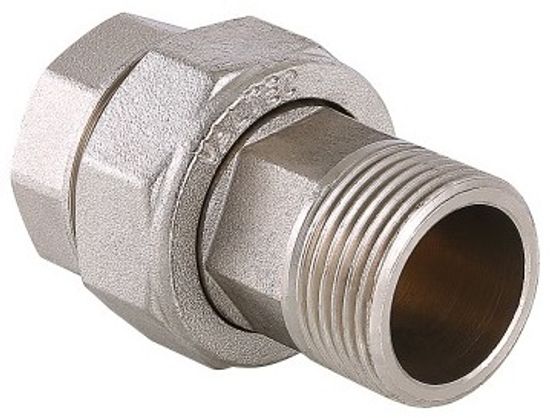

Разъемный сгон-отсекатель Valtec VT.538.N.06 позволяет разделять внутренние трубопроводы зданий и сооружений на участки, чтобы ремонтировать их без опорожнения всей системы. Основное применение фитинга – присоединение расширительного бака к трубопроводу системы отопления или горячего водоснабжения. Фитинг состоит из двух полукорпусов, стянутых между собой накидной гайкой. Все три детали изготовлены из сантехнической латуни марки CW617N методом горячего штампования с последующим нанесением никелевого гальванопокрытия. Между полукорпусами имеется уплотнительное кольцо из EPDM. В состав изделия входят два направленных в противоположные стороны пружинных обратных клапана с латунными (CW614N) золотниками. Когда накидная гайка завинчена до упора, клапаны находятся в открытом положении, не препятствуя протеканию рабочей среды. При раскручивании накидной гайки, подпружиненные золотники перекрывают проходные отверстия полукорпусов. Разъемный сгон-отсекатель VT.538 рассчитан на номинальное давление 16 бар, испытательное – 24 бара. Температура рабочей среды – до 110°С. Резьба – внутренняя/наружная. Размер резьбы 1".
Вес изделия составляет 378 г.
Конструкция

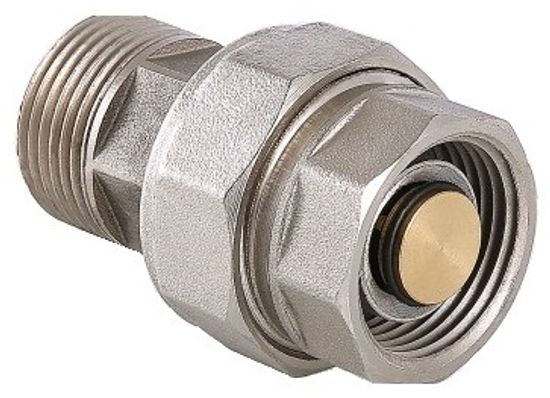

| Сгон-отсекатель состоит из двух полукорпусов (1) и (3), выполненных из латуни CW617N, подвижно соединённых между собою через уплотнительное сальниковое кольцо (8), выполненное из EPDM. Полукорпуса стянуты между собой накидной гайкой из латуни CW617N. В состав изделия входят два направленных в противоположные стороны пружинных обратных клапана, которые в рабочем состоянии (накидная гайка завинчена до упора) находятся в открытом положении, не препятствуя протеканию рабочей среды. Обратные клапаны состоят из латунного толкателя (4) (CW614N), золотника (5) (CW614N), золотникового уплотнительного кольца (7) (EPDM) и пружины (6) (AISI 304). В полукорпусе с муфтовой резьбой клапан установлен во вспомогательную золотниковую втулку (9) (CW614N). |
Указания по монтажу и эксплуатации
- Сгон-отекатель может монтироваться на трубопроводах в любом монтажном положении, с присоединением на трубной цилиндрической резьбе по ГОСТ 6357.
- Наличие в потоке механических частиц может ограничить запирающую способность обратных клапанов, поэтому в системе рекомендуется устанавливать фильтр механической очистки.
- Направление потока транспортируемой среды – любое.
- К накидной гайке при закручивании следует прикладывать крутящий момент, не превышающий 15 Нм.
- При пропускании отсекателем рабочей среды при ослабленной накидной гайке, следует отсоединить сгон от трубопровода и очистить золотниковые седла обратных клапанов от грязи и накипи.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Декаларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.538.N |
| Артикул | VT.538.N.06 |
| Тип фитинга | сгон-отсекатель разъемный |
| Резьба | внутренняя/наружная |
| Размер резьбы | 1" |
| Материал корпуса | латунь СW617N |
| Материал гальванопокрытия | никель |
| Температура рабочей среды | до 110°C |
| Номинальное давление | 16 бар |
| Предельный крутящий момент для резьбы 1 " | 60 Н·м |
| Вес | 378 г |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Италия |
