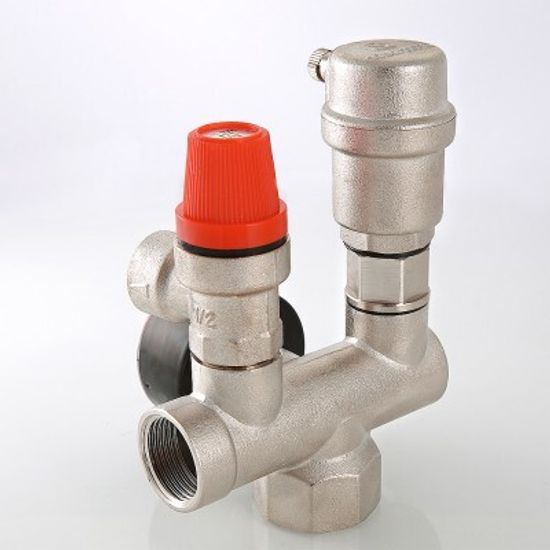

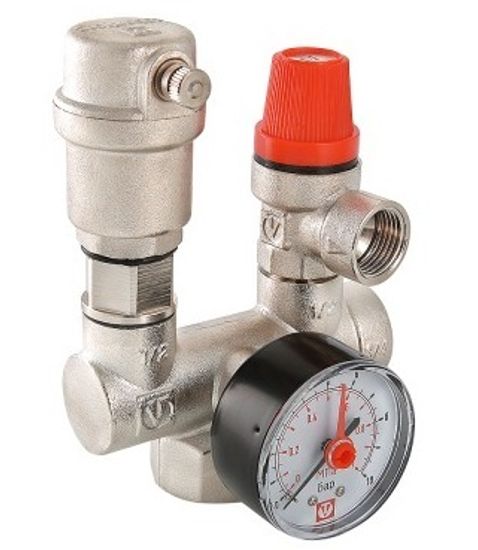

Группа безопасности котла Valtec VT.460.0.0 (1", 10 бар, до 44 кВт, манометр до 10 бар)

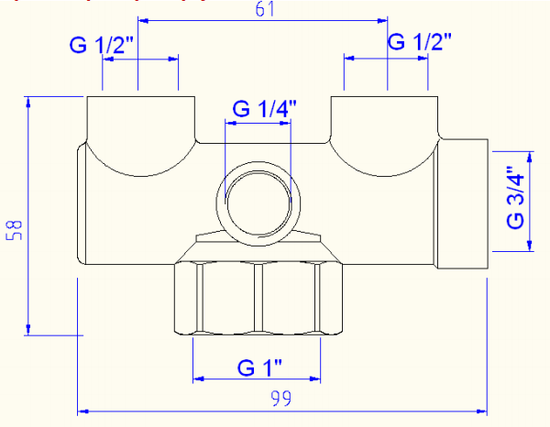

Компактная группа безопасности котла Valtec VT.460 с диапазоном шкалы манометра от 1 до 10 бар предназначена для автономных систем водяного отопления и ГВС мощностью до 44 кВт, максимальной рабочей температурой до +120°C и давлением до 10 бар. Группа безопасности обеспечивает защиту от превышения давления в системе и его индикацию, а также отвод из системы воздуха и газа. Включает в себя: смонтированные на латунном никелированном корпусе предохранительный клапан с фиксированной настройкой 3 бара, манометр и автоматический воздухоотводчик. Группа имеет дополнительный резьбовой выход диаметром 3/4” для присоединения расширительного бака (заглушка выхода (VTr.583) в комплект поставки не входит). Присоединение расширительного бака рекомендуется производить через сгон-отсекатель VT.538. Группа безопасности котла монтируется на выходе теплогенератора. Резьба присоединения – внутренняя, 1”.

Пример применения

Комплектация

• корпус латунный никелированный
• автоматический воздухоотводчик
• предохранительный клапан
• манометр-индикатор с тыльным подключением со шкалой 0...10 бар
• пробка резьбовая G 3/4"
• упаковка

Указания по монтажу

• Группа безопасности должна ставиться на выходе из теплогенератора или бойлера. На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
• Группа безопасности устанавливается так, чтобы воздухоотводчик и предохранительный клапан находились строго в вертикальном положении, а манометр направлен в сторону наблюдателя.
• Расширительный бак защищаемой системы рекомендуется присоединять к свободному резьбовому патрубку группы безопасности. Присоединение расширительного бака рекомендуется производить через сгон-отсекатель VT.538, что позволит легко отключать бак в период гидравлических испытаний системы.
• Если расширительный бак к группе безопасности не подключается, свободный резьбовой патрубок должен быть заглушен пробкой VTr.583.
• При соединении сбросного патрубка предохранительного клапана с дренажной или канализационной системой, это соединение должно производиться с разрывом струи.

Указания по эксплуатации

• Во избежание прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
• На период заполнения системы теплоносителем воздухоотводчик рекомендуется закрыть, а выпуск воздуха производить через специальный штуцер, врезанный в верхнюю точку системы. Для отключения воздухоотводчика его колпачок следует закрутить до упора.
• Во избежание повреждения манометра систему рекомендуется снабдить гасителем гидравлических ударов.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии до 2026 г. (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики
