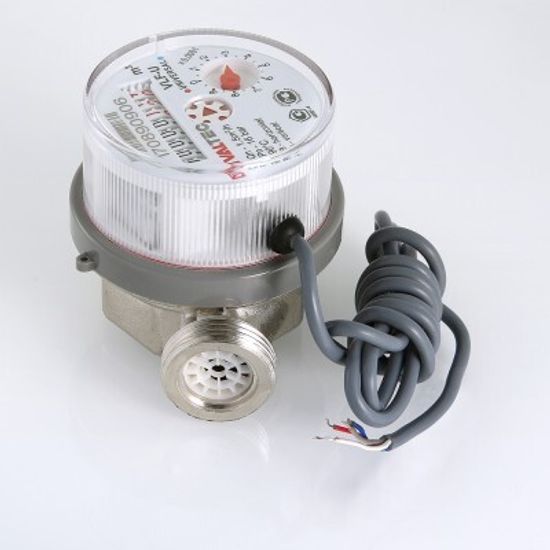

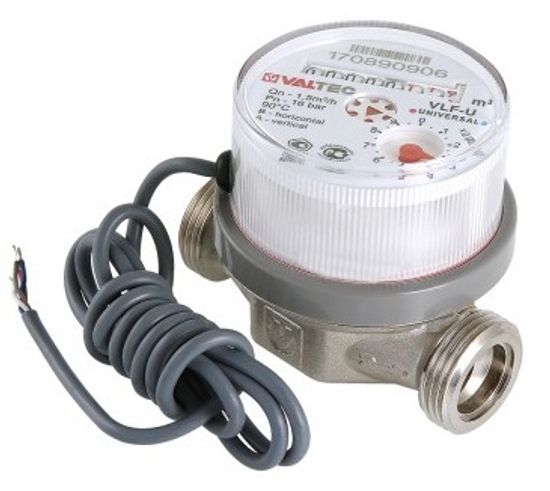

Счетчик воды универсальный Valtec VLF-15U-IL ДУ 15 мм L 80 мм импульсный выход

Счётчик воды Valtec VLF-15U-IL представляет собой универсальный одноструйный сухоходный крыльчатый счётчик, предназначенный для измерения расхода холодной и горячей воды, главным образом – в квартирах. Условный диаметр модели – 1/2"; номинальный расход воды – 1,5 м³ в час. Длина прибора без сгонов – 80 мм. Резьба присоединительных патрубков – 3/4". Для данной модели установлен увеличенный межповерочный интервал – 6 лет, всего счётчик рассчитан на эксплуатацию в течение 12 лет. Диапазон рабочих температура среды от +5°C до +90°C. Счетчик имеют защиту от воздействия внешних магнитных полей, соответствующую требованиям МИ 2985-2006 ГСИ.

Наличие импульсного выхода позволяет организовать дистанционное считывание показаний.

Комплект поставки

• Счётчик холодной и горячей воды крыльчатый VLF
• Технический паспорт
• Упаковка
• 2 цветные наклейки (красного/синего цвета для горячей/холодной воды)

Устройство импульсного счётчика воды Valtec

Принцип работы

В проточной части счётчика расположена крыльчатка (2), которая вращается под действием потока воды. Счётный механизм счётчика имеет механизм часового типа (10), вращающийся под действием синхронной магнитной муфты (3), помещённой в анодированный стальной экран (6), исключающий влияние на показания прибора внешних магнитных полей. Принцип действия счётчика основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счётчика в измерительную полость, где под его действием вращается крыльчатка (2) с прикрепленным к ней магнитом (3). Число оборотов крыльчатки пропорционально количеству протекающей через счётчик воды.

Магнит (3), установленный в ступице крыльчатки (2), передаёт вращение на ведомый магнит синхронной муфты, находящейся в счётном устройстве (10). Счётный механизм изолирован от измеряемой среды специальной крышкой (8). Корпус счётчика соединяется со счетным устройством пластмассовым термоусадочным кольцом (11). Это кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к механизму счетчика. Счётный механизм приводит число оборотов крыльчатки к значению объема, протекающей воды в м3. Счётный механизм имеет восемь роликов и один стрелочный указатель для определения объёма воды в м3.

В счётном механизме имеется контрольная звёздочка, обеспечивающая повышение разрешающей способности счётчика при его поверке на установках с автоматическим съемом сигналов, а также позволяющая осуществлять дистанционную регистрацию объема воды, прошедшего через счётчик. Настройка счетчика производится с помощью настроечного диска (5), который имеет со стороны измерительной камеры две неподвижных лопасти, изменяющих скорость потока в камере. Настроечный диск крепится к корпусу с помощью прижимной гайки (7). Герметичность соединения обеспечивается уплотнительным кольцом (4). Крепление счётчика к трубопроводу осуществляется с помощью двух полусгонов (13), снабжённых паронитовыми прокладками. Полусгоны имеют ушки для пломбировки. В комплект поставки счётчика VLF-15-1,5 кроме двух полусгонов входит обратный клапан, который прилагается отдельно и, при желании потребителя, может быть им самостоятельно установлен в полусгон. Полусгоны имеют ушки для пломбировки.

Указания по монтажу

• Перед монтажом счётчика следует удалить пластиковые предохранительные колпачки с патрубков счётчика.
• Перед установкой счётчика следует проверить целостность пломбировочного кольца и наличие в паспорте клейма о первичной поверке. При этом заводской номер, указанный в паспорте, должен совпадать с номером на циферблате.
• Трубопровод на участке монтажа счётчика должен иметь прямые участки не менее 3Dу до счётчика и 1 Dу после счётчика (Dу – диаметр условного прохода счётчика).
• Трубопроводы до и после счётчика должны крепиться неподвижными опорами, чтобы предотвратить передачу на корпус счётчика усилий от температурной деформации трубопроводов и неточности монтажа.
• При установке счётчика следует обращать внимание на то, чтобы направление потока соответствовало стрелке на корпусе счётчика.
• Присоединение счётчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа.
• Присоединение счётчика к трубопроводу с диаметром, большим или меньшим диаметра условного прохода счётчика, производится с помощью переходников, устанавливаемых вне зоны прямых участков.
• Перед счётчиком должен быть установлен фильтр механической очистки с размером ячейки фильтроэлемента не более 500 мкм.
• Не допускается установка счётчика на близком расстоянии от устройств, создающих вокруг себя сильное магнитное поле (например, силовых трансформаторов).
• Счётчик допускается устанавливать на горизонтальных и вертикальных трубопроводах. Установка счётчика на горизонтальном трубопроводе счетным механизмом вниз не допускается.
• Если трубопровод, в котором установлен счётчик, является частью заземления, место установки счётчика должно быть электрически шунтировано. Несоблюдение этого правила может привести к дополнительной коррозии данного участка трубопровода.
• Использование прокладок, заужающих проходное сечение полусгонов, а также попадание нерастворимых частиц на сетку струевыпрямителя могут привести к существенным искажениям показаний счётчика.
• Если будет использоваться встроенный обратноый клапан, то он должен устанавливаться в полусгон на выходе из счётчика и при этом так, чтобы он открывался по ходу движения жидкости.

Документация

1. Технический паспорт на счётчики воды Валтек (открыть PDF-файл)
2. Сертификат соответствия до 2026 г. (открыть PDF-файл)
3. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
