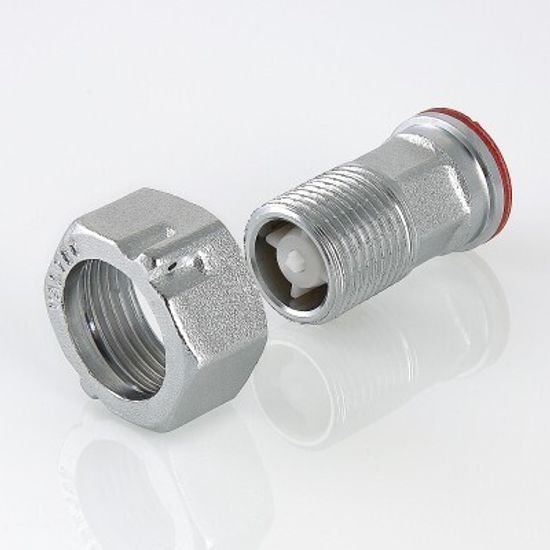

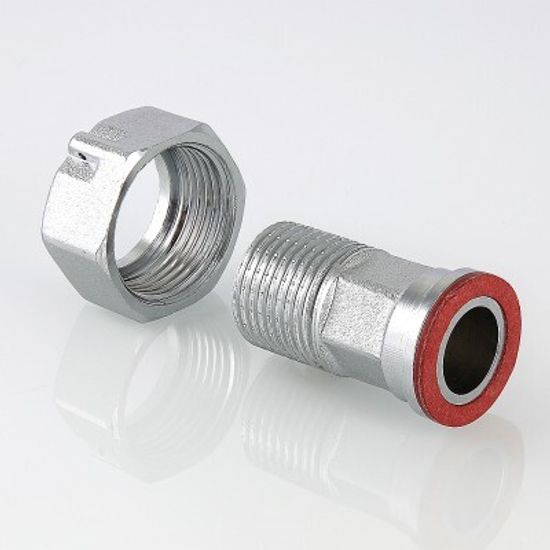

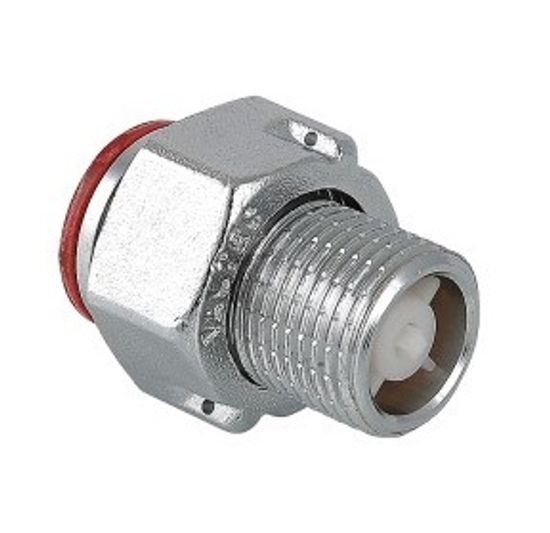

Полусгон с накидной гайкой и встроенным обратным клапаном Valtec 1/2" VTr.612.N.0004 - фитинг, выполненный из никелированной латуни СW617N. Полусгон создаёт разборное штуцерное соединение на трубопроводах холодной и горячей воды, отопления и сжатого воздуха для подключение приборов учёта (счётчиков воды и тепла). Фитинг позволяет создать прямые участки длиной 3 условных диамтетра до и после счётчика, что необходимо для его точной работы. С его помощью можно монтировать и демонтировать трубопроводную арматуру и приборы в пределах ограниченной монтажной длины без демонтажа присоединяемых трубопроводов. Накидная гайка имеет отверстие для пломбировки. Резьба со стороны без гайки: наружная, трубная цилиндрическая по ГОСТу 6357. Вес изделия составляет 88 г.
Конструкция полусгона с накидной гайкой и обратным клапаном Valtec 1/2" VTr.612.N.0004
| Корпус (1) и накидная гайка (2) сгона выполнены из горячештампованной латуни марки СW617N по стандарту EN 12165 с гальванопокрытием из никеля. Уплотняюшая прокладка (3) выполнена из фторопласта. В канал полусгона вставлен обратный клапан состоящий из нейлонового корпуса (4), штока с золотником (5) и пружины (6) из нержавеющей стали AISI 316. Узел седла состоит из нейлоновой седельной обоймы (8) и седла (7) из тефлона. |
Указания по монтажу
- Монтаж следует производить с помощью рожковых гаечных ключей. Использование разводных или рычажных ключей не допускается.
- Полусгон с обратным клапаном устанавливается на выходящем патрубке счетчика, чтобы направление движения воды соответствовало стрелке на корпусе.Использование дополнительных уплотнительных материалов для присоединения накидной гайки не требуется.
- При монтаже фитингов запрещается прикладывать к ним крутящие моменты, превышающие предельно допустимые значения.
- Накидные гайки необходимо подтягивать не реже, чем 1 раз в 6 месяцев.
Документация
- Технический паспорт на счётчики воды Валтек (открыть PDF-файл)
- Сертификат соответствия до 2026 г. (открыть PDF-файл)
- Отказное письмо в области обязательной сертификации (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Артикул | VTr.612.N.0004 |
| Тип | полусгон с накидной гайкой и обратным клапаном |
| Материал корпуса | латунь СW617N |
| Материал прокладки | фторопласт |
| Условный диаметр трубы | 1/2" |
| Диаметр условного прохода | 20 мм |
| Рабочее давление | 10 бар |
| Рабочая температура среды | от +5°C до +95°C |
| Предельный крутящий момент (резьба) | 30 Нм |
| Полный средний срок службы | 20 лет |
| Вес | 88 г |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Россия |
