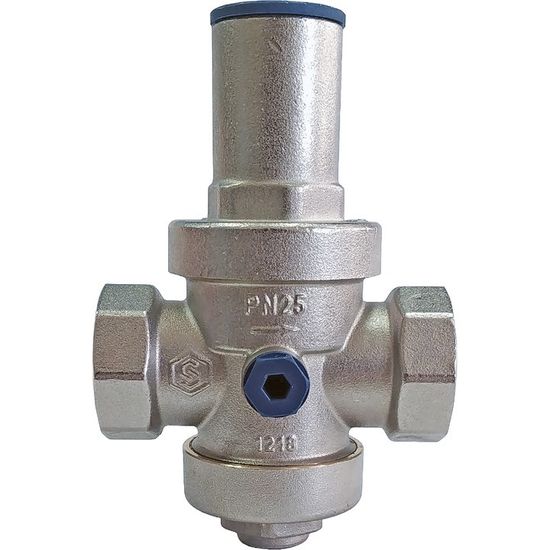

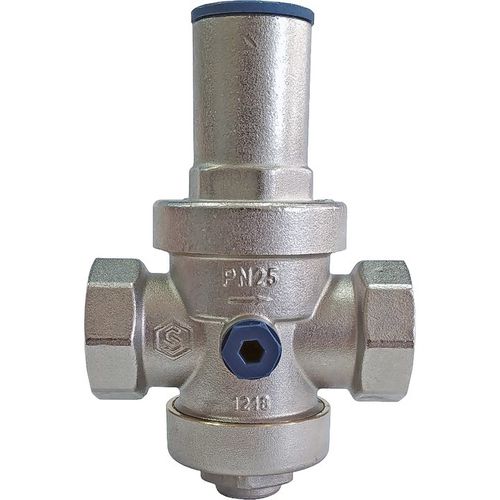

Редуктор давления Stout 3/4" ВР/ВР PN25 с выходом под манометр компенсационный (SVS-1008-000020)

Компенсационный редуктор давления Stout 3/4" ВР/ВР PN25 с выходом под манометр (SVS-1008-000020) служит для снижения и стабилизации входного давления для получения желаемого давления на выходе.
Когда выходное давление из распределительной сети водоснабжения бывает слишком высоким и переменным, редуктор давления приводит его к стабильному, в соответствии с его калибровкой. Возможные перепады входного давления не оказывают значительного влияния на величину регулирования выходного давления.

Редуктор давления Stout SVS-1008-000020 является регулируемым, что позволяет пользователю производить калибровку давления на выходе из клапана на нужное значение.

Условия эксплуатации

Компенсационнный редуктор давления Stout SVS-1008-000020 может использоваться для воды, воздуха и других неагрессивных жидкостей. Температура рабочей среды не должна превышать +130°C.

Редуктор рассчитан на максимальное входное давление 25 бар. Выходное давление может быть выставлено в пределах от 1 до 5,5 бар. Предустановленное выходное давления составляет 3 бара.

Область применения

Компенсационнный редуктор давления Stout SVS-1008-000020 может использоваться в гидравлических, отопительных, пневматических системах и системах кондиционирования.

Редуктор давления воды Stout рекомендуется устанавливать после счётчика, на входе в водопроводную сеть, горячего или холодного водоснабжения, перед ёмкостями или котлами.

Конструкция и материалы

Редуктор давления Стаут SVS-1008-000020 представляет собой устройство компенсационного действия, имеющее 2 выхода с внутренней резьбой размером 3/4". С обеих сторон редуктора расположены выходы для аксиальных манометров размером 1/4".

Рекомендации по монтажу

• Место монтажа должно быть хорошо доступным и защищённым от заморозков.
• Устанавливайте редуктор давления в начале гидравлической сети, непосредственно сразу после водосчётчика.
• Рекомендуется установить перед и после редуктора давления 2 запорных вентиля для облегчения операций по техобслуживанию.
• Для предохранения редуктора давления от избыточного давления в результате возврата установите обратный клапан сразу же после редуктора.
• В случае присутствия на выходе из редуктора котла установите расширительный бак
• Редуктор давления не является устройством безопасности. Рекомендуется установить после редуктора надлежащие предохранительные клапаны.
• В целях избежанания явления кавитации, сопровождающегося чрезмерным шумом, давление регулировки после редуктора должно быть меньше максимального давления перед редуктором до 2,5 раза.
• Давление на выходе из редуктора никогда не должно превышать максимально допустимое рабочее давление тех компонентов системы, которые находятся после редуктора, во избежание их повреждений и плохой работы.

Габариты редуктора Stout 3/4" SVS-1008-000020

Порядок монтажа редукторов Stout SVS-1008

Перед началом монтажа откройте все спускные/дренажные краны, чтобы очистить систему и удалить оставшийся в трубопроводе воздух. Перед и после устройства установите отсечные вентили, чтобы упростить проведение работ по техническому обслуживанию редуктора давления. Установите редуктор с учетом стрелки на корпусе «С», которая указывает направление движения рабочей среды. Для того, чтобы установить манометр, требуется снять крышку «D», манометр показывает давление на выходе редуктора. Закройте отсечной вентиль после редуктора. Выполните калибровку редуктора с помощью регулировочного винта. Для этого необходимо снять крышку «А» и при помощи регулировочного винта «В» установить требуемое давление. Вращение регулировочного винта «В» по часовой стрелке повышает устанавливаемое значение, против часовой уменьшает устанавливаемое значение давления. Проверьте на манометре требуемое (установленное) значение давления. Заводская установка редуктора равна 3 барам.

Документация

1. Редукторы давления Stout SVS-1008 - технический паспорт изделия (открыть PDF-файл)

Технические характеристики
