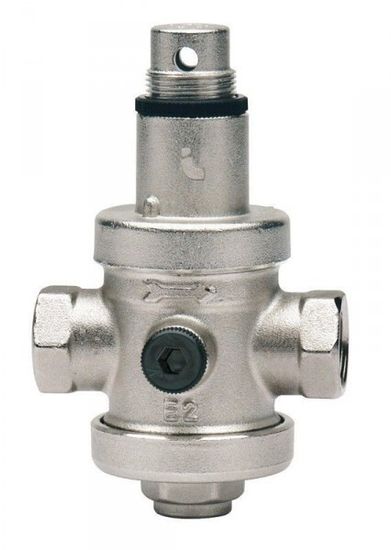

Редуктор давления Itap 143 3/4" предназначен для стабилизации давления на входе и на выходе и используется, когда давление в системе слишком высокое либо переменное. С помощью клапанов Itap Europress можно задать определённый уровень давления на выходе (от 1 до 5,5 бар), который будет поддерживаться вне зависимости от входного значения. Необходимое значение выставляется вручную. Заводская настройка - 3 бара.
Особенности конструкции
Itap 143 3/4" редуктор давления представляет собой устройство компенсационного действия, имеющее 2 выхода с внутренней резьбой размером 3/4". С обеих сторон редуктора расположены выходы для манометров размером 1/4".
Конструкция и материалы
| 1 - корпус из никелированной латуни CW617N |
Условия эксплуатации клапана понижения давления Itap 143 3/4"
В качестве рабочей среды допустимо использовать воду, гликолевые смеси и воздух с температурой от 0°C до +80°C в отсутствие пара. Номинальное давление в системе может достигать 25 бар.
Указания по монтажу редуктора Itap 143
- Место установки должно быть защищено от воздействия отрицательных температур.
- Место установки должно быть легко доступым.
- Редуктор давления воды Itap следует устанавливать непосредственно за счетчиком воды.
- Для упрощения обслуживания рекомендуется устанавливать шаровые кранывыше и ниже по потоку от редуктора давления.
- Во избежание кавитации и чрезмерного шума рекомендуется, чтобы соотношение между давлением на входе и давлением на выходе не превышало значение 2,5.
Габариты редуктора давления Itap 143 3/4"
| DN - 20 мм |
Технические характеристики
| Производитель | Itap |
| Коллекция | EuroPress |
| Серия | 143 |
| Артикул | 143 3/4' |
| Категория товара | редуктор давления |
| Назначение | системы отопления, водоснабжения, установки кондиционирования, системы сжатого воздуха |
| Давление на входе | до 25 бар |
| Заводская настройка | 3 бара |
| Рабочая среда | вода и воздух |
| Температура рабочей среды | от 0°C до +80°C |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя/внутренняя |
| Присоединительный размер | 3/4" |
| Условный диаметр DN | 20 мм |
| Условная пропускная способность kvs | 4 м3/час |
| Способ крепления манометра | аксиальный |
| Размер подключения манометра | 1/4" ВР |
| Наличие манометра в комплекте | нет |
| Материал корпуса | никелированная латунь CW617N |
| Материал штока | латунь CW614N |
| Материал кольцевых уплотнений | EPDM |
| Ширина | 85 мм |
| Высота | 124 мм |
| Официальная гарантия производителя | 1 год |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
