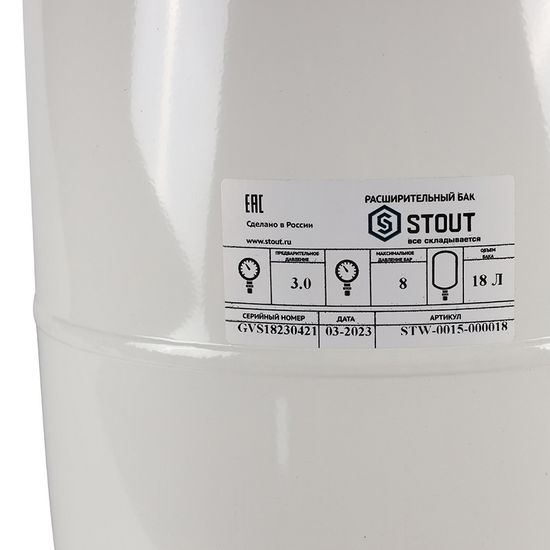

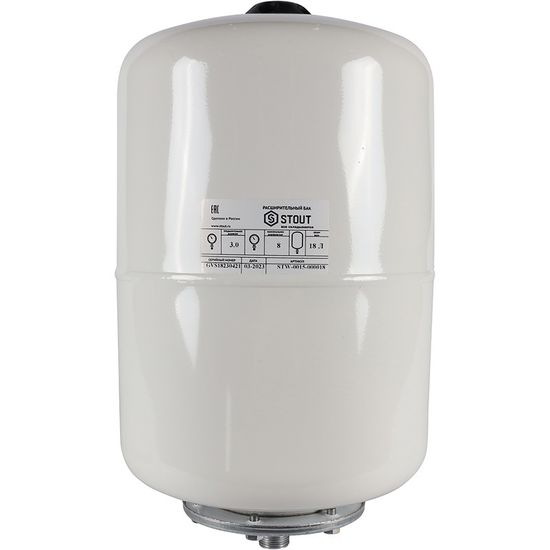

Расширительный бак Stout 18 для ГВС белый вертикальный (STW-0015-000018)

Расширительный бак Stout 18 для ГВС белого цвета предназначен для компенсации температурного расширения воды, сглаживания колебаний давления и компенсации гидравлических ударов в системах горячего водоснабжения с температурой теплоносителя до +100°C и давлением до 8 бар. В качестве теплоносителя может использоваться сетевая вода по СНиП 2.04.07.

Корпус бака изготовлен из стали с наружным покрытием синего цвета. Мембрана выполнена из EPDM. Мембрана делит бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическими стенками бака. Бак имеет вертикальное цилиндрическое исполнение и предназначен для настенного монтажа. Подключение к системе имеет размер 1" с наружной резьбой. Предварительное давление воздушной полости составляем 1,5 бара.

Мембранный бак для горячего водоснабжения Стаут STW-0015-000018 имеет объём 18 литров. Высота бака 42,5 см, диаметр 25 см. Весит изделие 4,1 кг.

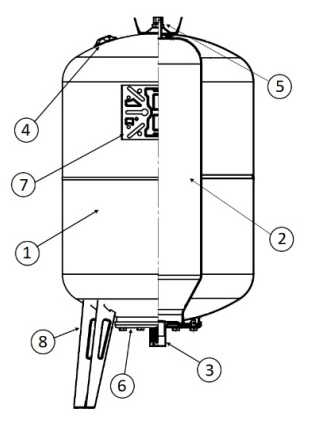

Конструкция

Указания по установке и эксплуатации

• Мембранный бак Стаут должен устанавливаться в месте, доступном для обслуживания, в котором бак будет защищен от механических повреждений, вибраций и атмосферных воздействий. На трубопроводе, соединяющем бак с магистралью, допускается установка запорной арматуры только с пломбировочным устройством, предотвращающим случайное перекрытие бака.
• Расширительный бак в системах водоснабжения рекомендуется устанавливать так, чтобы жидкость в бак поступала сверху вниз. Это гарантирует отсутствие воздуха внутри мембраны. Рекомендуется устанавливать бак в точке минимального расчетного давления в системе.
• Перед сдачей системы в эксплуатацию система отопления подлежит гидравлическому испытанию. Продолжительность заводского испытания повышенным давлением, в 1,5 раз превышащем рабочее, составляет 30 мин.
• Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать заводским параметрам. Если по расчету требуется изменить заводскую установку давления в газовой подушке бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
• Если в систему отопления, рассчитанную на один тип теплоносителя, заливается теплоноситель с другими параметрами плотности и температурного расширения, ёмкость бака должна быть пересчитана.
• Не рекомендуется производить подкачку воздушной подушки при помощи компрессора, так как это может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ.
• Запрещается эксплуатировать бак в системе, не снабженной предохранительным клапаном. При этом настройка предохранительного клапана не должна превышать максимальное рабочее давление бака.
• Монтаж и демонтаж баков производится при отсутствии давления в трубопроводе.
• При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки.

Документация

1. Техпаспорт на мембранные баки Stout (2023) (открыть PDF-файл)
2. Руководство по эксплуатации (открыть PDF-файл)

Технические характеристики
