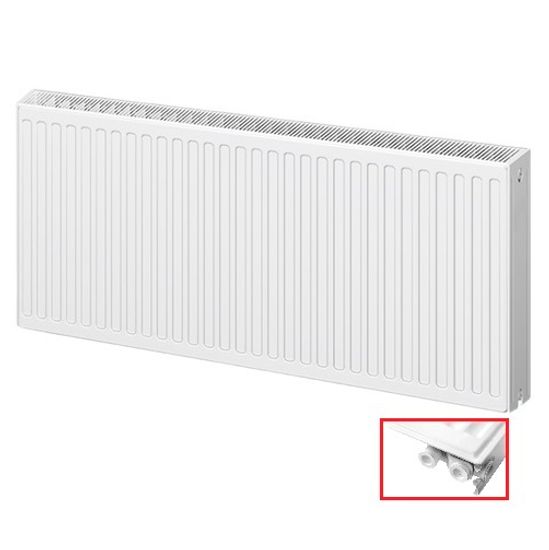

Радиатор стальной панельный Uni-Fitt Ventil 22 тип, 500 х 1100 мм с нижним подключением

Радиатор Uni-Fitt Ventil тип 22, 500 х 1100 мм стальной панельный с нижним подключением (922V5110) можно применять в закрытых системах отопления с принудительной циркуляцией - как в двухтрубных, так и в однотрубных. Радиатор отопления может быть установлен как в квартире, так и в частном доме.

Условия эксплуатации панельных радиаторов ЮниФитт

Радиатор Uni-Fitt Ventil 22/500 х 1100 мм с нижним подключением (922V5110) можно применять в системах с рабочим давлением до 10 бар и температурой теплоносителя до +120°C. Общая жёсткость воды не должна превышать 7 мг-экв/л, а значение pH должно находиться в пределах 8,3-9,5.

Видеообзор на стальные панельные радиаторы Юни-Фитт

Комплектация радиатора Uni-Fitt 22/500 с нижним подключением

1. Радиатор в пластиковой упаковке
2. Термостатическая вентильная вставка

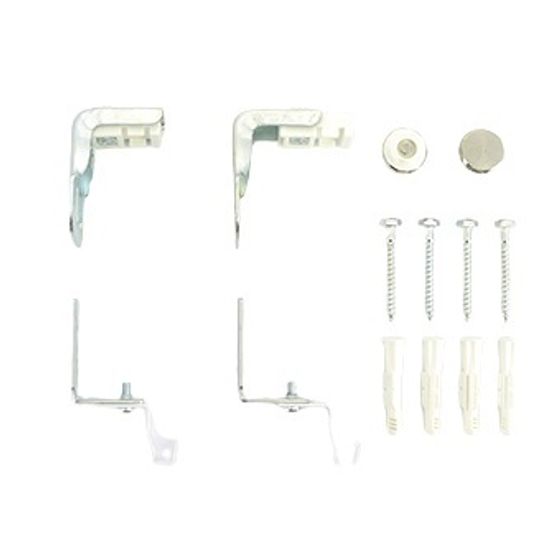

3. Кронштейны - 2 шт.
   • нижний и верхний кронштейн
   • опорная планка
   • вставка, защищающая кроншейны от контакта со стеновым кронштейном
4. Дюбели 8х50, шурупы 6х50, саморезы для крепежа
5. Ручной воздухоотводчик 1/2"
6. Ключик для воздухоотводчика
7. Заглушка а 1/2"
8. Шаблоны для кронштейнов

Показатели теплоотдачи радиатора

Мощность теплоотдачи радиатора ЮниФитт 22/500 с длиной 1100 мм составляет 2491 Вт при ΔT=70°С, 2063 Вт при ΔT=60°С и 1650 Вт при ΔT=50°С. Это позволяет использовать данный радиатор для обогрева помещений площадью до 16,5 м2.

Гидравлические характеристики

Устройство радиатора

Габариты

Варианты подключения

Указания по монтажу

• Для установки радиатора в местах, где нет возможности закрепить кронштейн к стене, рекомендуется использовать напольный кронштейн арт. 875S0000 (приобретается отдельно).
• Крепление кронштейна крепится к полу, радиатор фиксируется на кронштейне скобой на нужной высоте, крепление к полу закрывается декоративной крышкой.
• Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
• Воздухоотводчик следует устанавливать только на верхнем присоединительном отверстии. При монтаже радиатора рекомендуется установка запорно-регулирующей арматуры для регулирования теплоотдачи радиатора, а также для отключения радиатора от магистрали отопления.
• В однотрубных системах отопления запрещается устанавливать терморегулирующие клапаны без установки перемычки (байпаса).

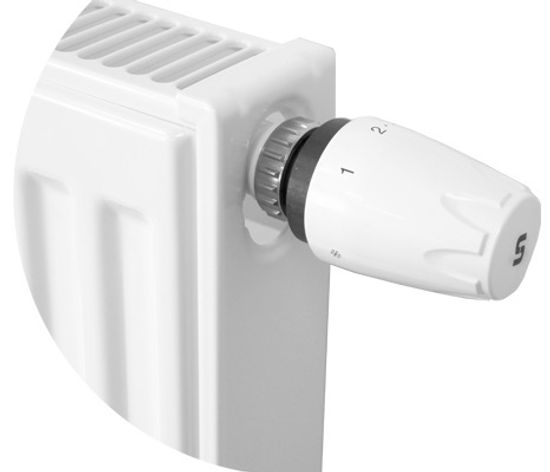

• Радиаторы серии Ventil укомплектованы термостатической вентильной вставкой, установленной в верхнее отверстие радиатора с подводящим патрубком внутри «бочонка» радиатора.
• Момент затяжки встроенной вентильной вставки в радиатор – 30...35 Н·м.
• Внимание! Неправильное подведение теплоносителя к отопительному прибору ведёт к появлению шумов, стуков, некорректной работе радиатора и термостатической арматуры.
• У радиаторов серии Ventil термостатическая вентильная вставка позволяет осуществлять плавную предварительную настройку гидравлического сопротивления, посредством поворота вкладыша клапана на определённый угол относительно его корпуса. Номера позиций предварительных настроек нанесены на корпусе клапана.
• При расчёте гидравлического сопротивления радиатора, смотрите раздел паспорта "гидравлические характеристики".
• Рассчитанное значение пропускной способности, настраивается путём совмещения отметки, нанесённой на вкладыше клапана, с соответствующим номером на корпусе. Для поворота вкладыша используется рожковый гаечный ключ с размером зева 12 мм.
• После монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № В. к СП 73 13330 - 2016. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.

Документация

1. Технический паспорт для стальных панельных радиаторов Uni-Fitt (открыть PDF-файл)
2. Сертификат соответствия до 2026 г (открыть PDF-файл)
3. Экспертное заключение (открыть PDF-файл)

Технические характеристики
